Ensemble 350 MHz : oscilloscope Micsig MHO68-350 12 bits 8 canaux avec pointe de sonde optiquement isolée SigOFIT MOIP350P pour entraînements de moteurs, onduleurs et alimentations à découpage.
Tarifs dégressifs sur demande !
13 999,00 € net
16 658,81 € TTC
Pays de livraison
Type de client
Währung
Délai de livraison : 1 semaine
Modèle
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 2,5% d'escompte pour paiement anticipé
- Si vous utilisez le mode de paiement anticipé par virement bancaire, 2,5% du montant de l'achat sera automatiquement déduit à la caisse.
Livraison gratuite
Configuration du produit
Personnalisez votre produit!
Cliquez sur une catégorie ci-dessous pour afficher les options disponibles.
Description

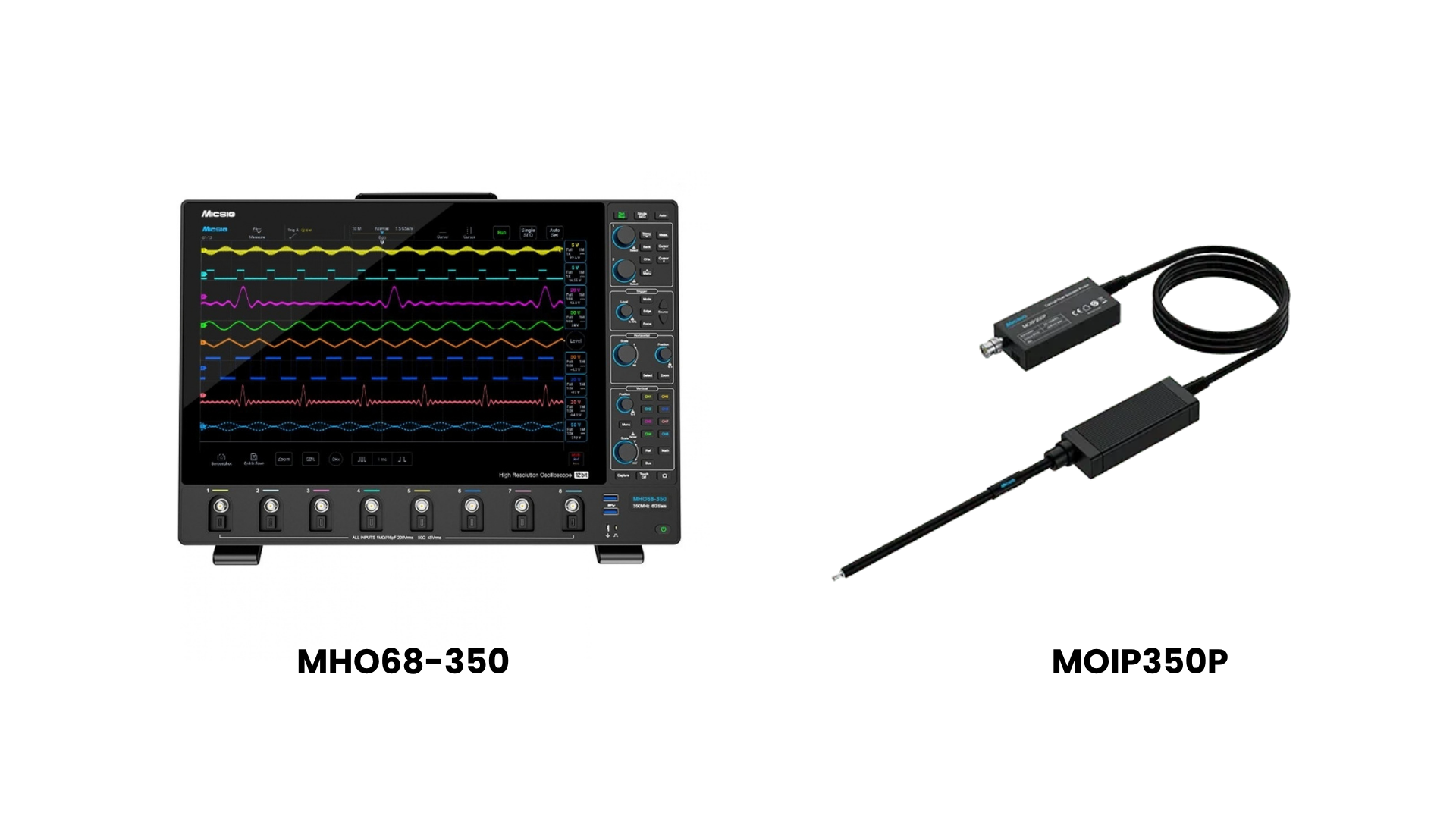

Le kit MOIP-MHO68-350 associe l'oscilloscope 12 bits Micsig MHO68-350 à la sonde optiquement isolée SigOFIT MOIP350P . Conçus pour une bande passante de 350 MHz , les deux composants garantissent que la sonde ne constitue pas l'élément limitant de la chaîne de mesure.
Ce système est conçu pour les applications d'électronique de puissance où le signal fonctionne à haute tension et commute rapidement. Parmi les applications typiques, on trouve les variateurs de vitesse, les onduleurs, les systèmes d'alimentation sans coupure (UPS) et les alimentations à découpage avec des fréquences de commutation d'environ 350 MHz. Le MOIP350P transmet le signal par fibre optique et est couplé par laser. Il en résulte un taux de réjection en mode commun (CMRR) de 118 dB à 350 MHz et une plage de tension de mode commun de 85 kVpp. Le MHO68-350 acquiert le signal avec une résolution de 12 bits, une fréquence d'échantillonnage de 6 GSa/s, 1 800 Mpts de mémoire et sept voies analogiques supplémentaires pour les signaux de commande, de courant et de contrôle.Caractéristiques
Oscilloscope Micsig MHO68-350 12 bits
- Bande passante de 350 MHz, temps de montée ≤ 1 ns
- 8 canaux analogiques dans un seul appareil compact
- Convertisseur A/N 12 bits avec échantillonnage en temps réel à 6 GSa/s
- Profondeur de mémoire de 1800 Mpts
- Faible bruit : < 80 µVrms
- Écran tactile capacitif multipoint de 16 pouces, 1920 × 1200
- Boîtier ultra-fin : 3,52 cm
- Interface de sonde BNC standard et Mic-OPI™ ; Mic-OPI détecte automatiquement l'atténuation passive de la sonde.
- Déclenchement et décodage de bus : RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C ; ARINC-429 et MIL-STD-1553B en option
- Interfaces : Wi-Fi, LAN, hôte USB 3.0/2.0, USB Type-C, HDMI, sortie Trigger
- Système d'exploitation Android avec 32 Go de stockage interne pour l'enregistrement de formes d'onde et de vidéos
- Contrôle à distance via logiciel PC et application iOS/Android ; duplication d’écran via Wi-Fi, USB et HDMI
Sonde Micsig SigOFIT MOIP350P à isolation optique (Gen 3)
- Bande passante de 350 MHz, temps de montée ≤ 1 ns
- Taux de réjection en mode commun (CMRR) : 180 dB (DC), 118 dB (350 MHz)
- Plage de tension de mode commun de 85 kVspk
- Mesures différentielles de ±0,01 V à ±20 kV avec embouts d'atténuation interchangeables
- Capacité d'entrée < 3 pF, adaptée aux nœuds de commutation GaN et SiC
- Précision du gain CC 1 %, dérive du point zéro < 0,1 %
- Mesures sans étalonnage ; aucune remise à zéro automatique requise.
- Fonctionnement continu grâce à un entraînement laser ; stabilité thermique améliorée
- Connecteurs coaxiaux MCX et MMCX pour la suppression des interférences en mode commun
- Longueur de fibre : 2 m (longueurs spéciales disponibles sur demande)
- Compatible avec tout oscilloscope BNC.
- Mesure directe des petits signaux basée sur SMA avec atténuation intégrée 2:1
Pourquoi choisir ce forfait ?
- Bande passante adaptée. La sonde et l'oscilloscope sont tous deux spécifiés pour 350 MHz. Vous obtenez la bande passante nominale à l'extrémité de la sonde, sans avoir à deviner quel composant limite le système.
- Mesures isolées côté haut. Mesure des signaux de grille côté haut et des nœuds de commutation flottants dans les circuits en demi-pont et en pont complet. Une isolation optique de 118 dB à 350 MHz empêche les interférences en mode commun de perturber le résultat de la mesure.
- Signaux faibles à grandes amplitudes. La résolution verticale de 12 bits et le niveau de bruit < 80 µVrms du MHO68-350 tirent parti de la large plage dynamique de la sonde, des signaux de quelques millivolts jusqu'aux kilovolts.
- Prêt à l'emploi immédiatement. Le MOIP350P ne nécessite aucun étalonnage ni correction automatique du zéro. Il est livré avec des valeurs de crête OP50 (±25 V) et OP5000 (±2500 V), couvrant ainsi les connexions basse et haute tension dès le premier jour.
- Options d'extension. Ajoutez des pics d'atténuation jusqu'à ±20 kV ou combinez le MHO68-350 avec des sondes différentielles haute tension Micsig, des bobines Rogowski et des sondes de courant AC/DC sur les canaux restants.
- Un seul fournisseur. Commandes, conseils techniques et assistance auprès d'eVision Instruments. Des unités de démonstration sont disponibles sur demande.
Conseils de sonde

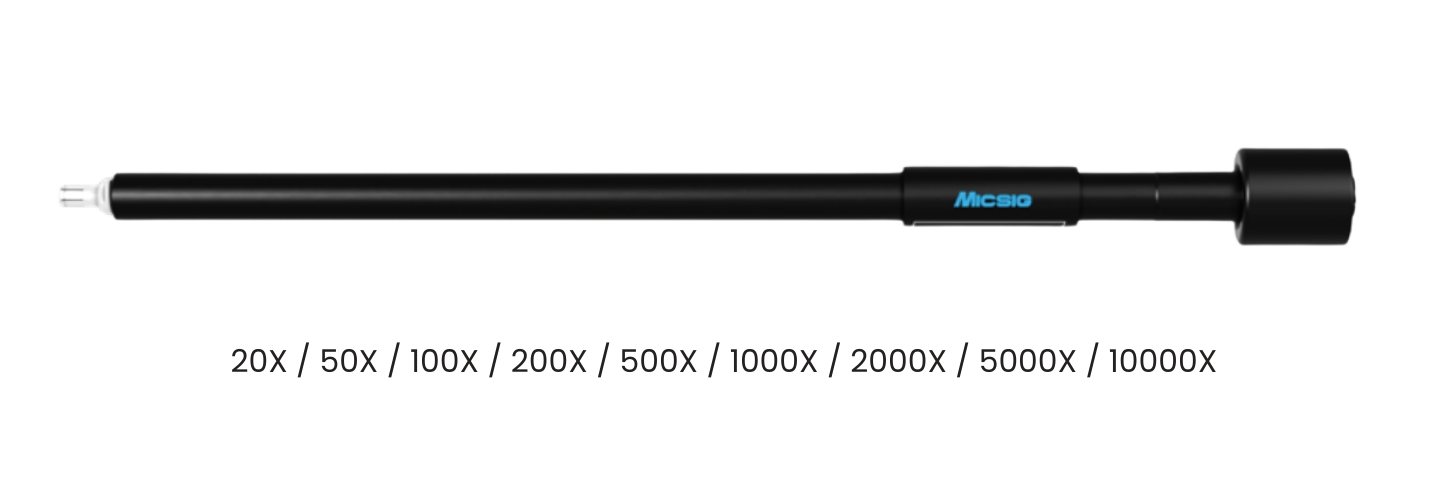

Pointe de sonde SigOFIT OP20-3 (20x | 300 MHz)
N° art.: OP20-3
L'OP20-3 est un pic d'atténuation de 20 fois avec une bande passante de 350 MHz pour la série Micsig SIGOFIT isolée par fibre optique.
260,61 €*
Pointe de sonde SigOFIT OP50-3 (50X | 300 MHz)
N° art.: OP50-3
L'OP50-3 est un pic d'atténuation de 50 fois avec une bande passante de 350 MHz pour la série Micsig SIGOFIT isolée par fibre optique.
260,61 €*
Pointe d'atténuation SigOFIT OP200-3 (200x | 300 MHz)
N° art.: OP200-3
L'OP200-3 est un pic d'atténuation de 200 fois avec une bande passante de 350 MHz pour la série Micsig SIGOFIT isolée par fibre optique.
260,61 €*
Sonde SigOFIT OP500-3 (500x | 300 MHz)
N° art.: OP500-3
L'OP500-3 est un pic d'atténuation de 500 fois avec une bande passante de 300 MHz pour la série Micsig SIGOFIT isolée par fibre optique.
Le produit est discontinué
Pointe d'atténuation SigOFIT OP2000-3 (2000x | 350 MHz)
N° art.: OP2000-3
L'OP2000-3 est un pic d'atténuation de 2000 fois avec une bande passante de 350 MHz pour la série Micsig SIGOFIT isolée par fibre optique.
320,11 €*
SigOFIT OP5000-3 Pointe d'atténuation (5000X | 350 MHz )
N° art.: OP5000-3
L'OP5000-3 est une pointe d'atténuation 5000X avec une bande passante de 350 MHz pour la série de fibres optiques isolées Micsig SIGOFIT.
581,91 €*
Pointe d'atténuation SigOFIT OP10000-3 (10000x | 300 MHz)
N° art.: OP10000-3
L'OP10000-3 est un pic d'atténuation de 10000 fois avec une bande passante de 300 MHz pour la série Micsig SIGOFIT à isolation par fibre.
581,91 €*

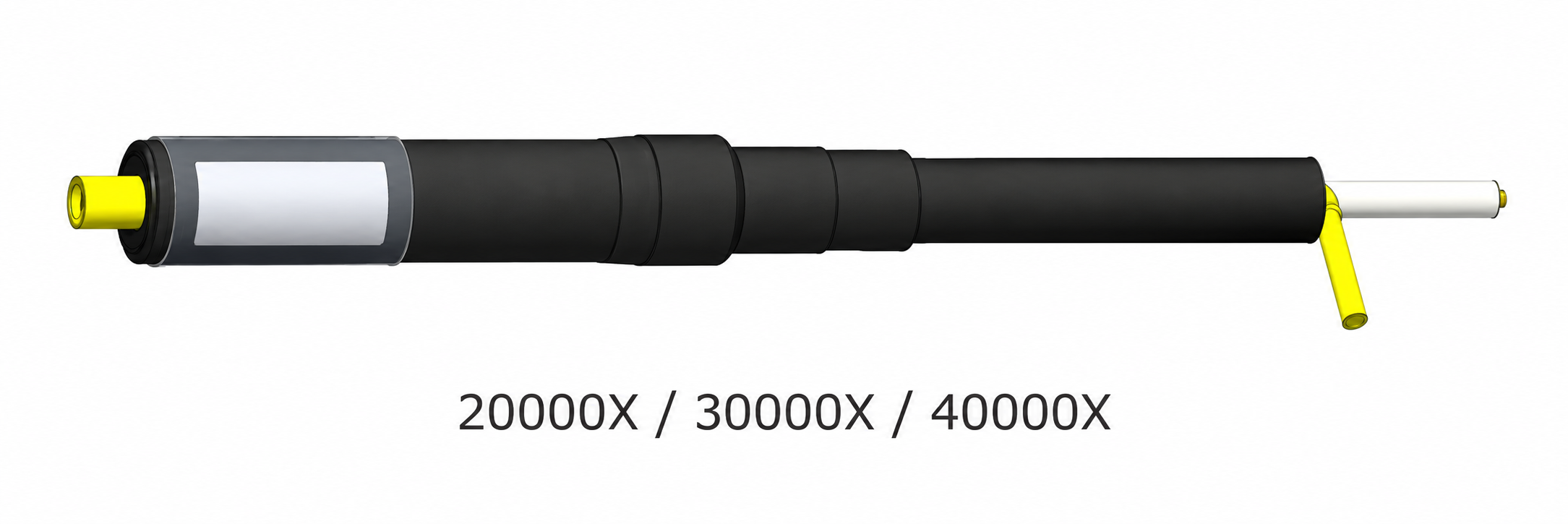

SigOFIT OP20000-2 Pic d'atténuation (20000x | 200 MHz)
N° art.: OP20000-2
L'OP20000-2 est une pointe d'atténuation 20000X avec une bande passante de 200 MHz pour la série Micsig SIGOFIT isolée en fibre de verre.
2 259,81 €*
Pointe d'atténuation SigOFIT OP30000-2 (30000x | 200 MHz)
N° art.: OP30000-2
L'OP30000-2 est un pic d'atténuation de 30 000 fois avec une bande passante de 200 MHz pour la série Micsig SIGOFIT isolée par fibre optique.
2 259,81 €*
Pointe d'atténuation SigOFIT OP40000-2 (40000x | 200 MHz)
N° art.: OP40000-2
L'OP40000-2 est une pointe d'atténuation 40000X avec une bande passante de 200 MHz pour la série Micsig SIGOFIT à isolation par fibre.
2 259,81 €*

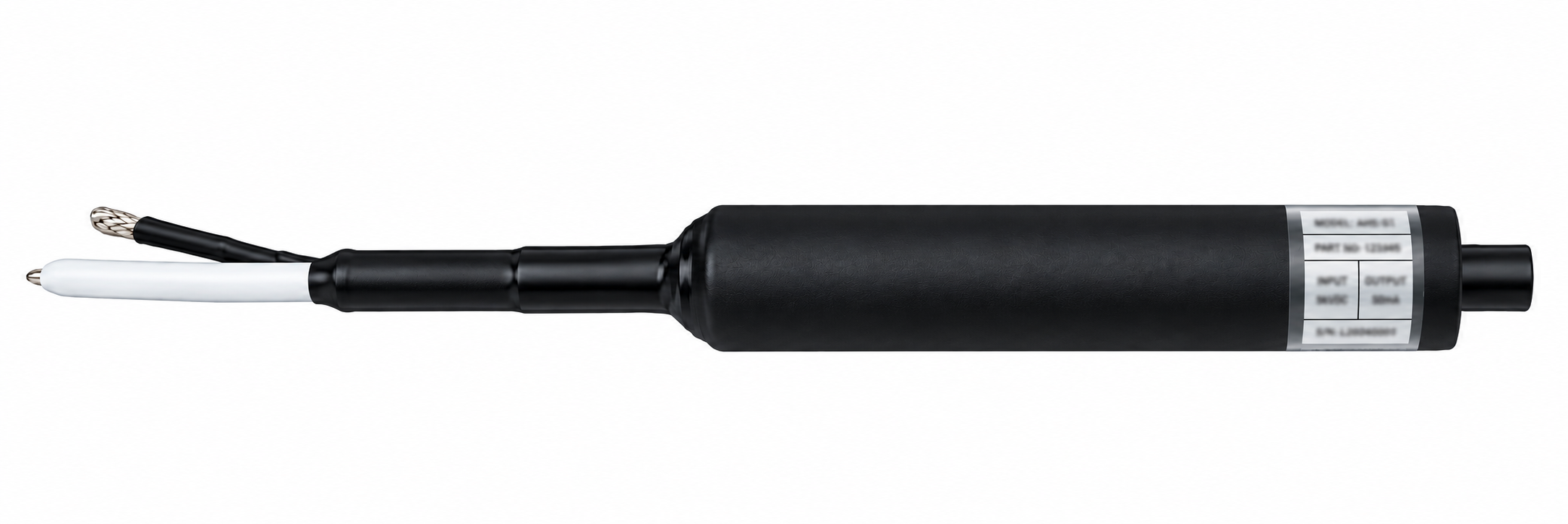

Atténuateur RF SigOFIT OP5000 (300 kHz-50 MHz/5 kV)
N° art.: OP5000-RF
L'OP5000-RF est une pointe d'atténuation avec une bande passante de 50 MHz pour la série Micsig SIGOFIT isolée par fibre optique.
1 545,81 €*

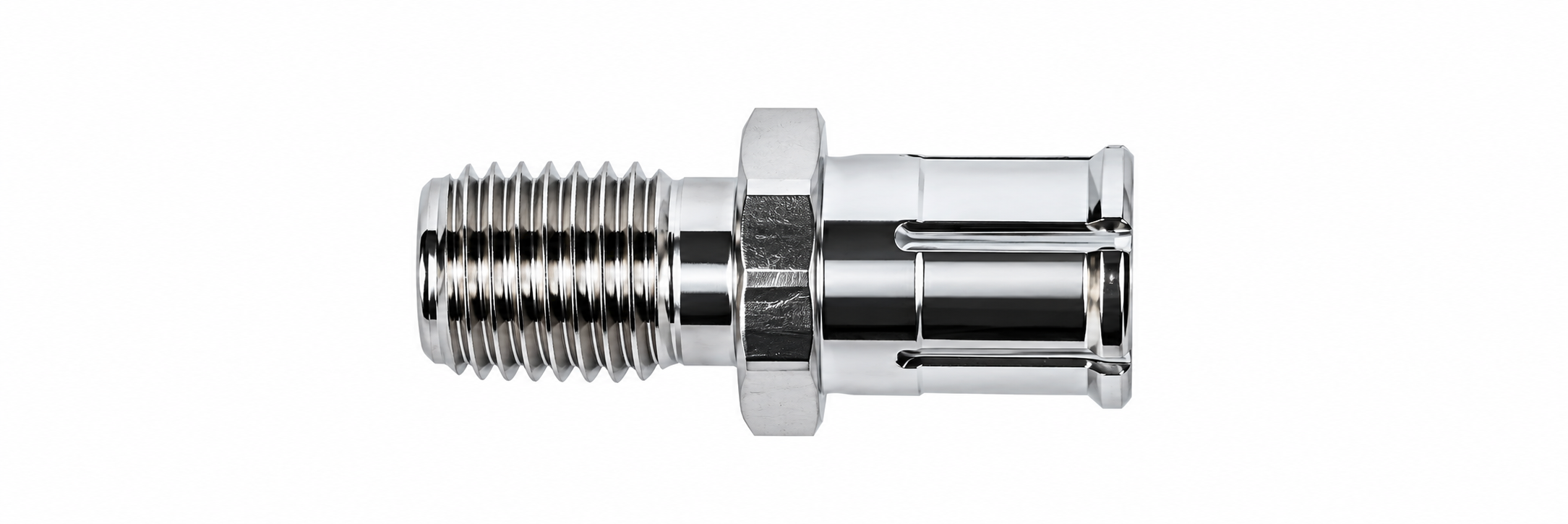

Adaptateur SigOFIT OP-SMA
N° art.: OP-SMA
L'adaptateur Micsig OP-SMA assure une connectivité SMA directe pour les sondes SigOFIT MOIP, permettant des mesures précises des signaux de faible niveau et des tests RF.
189,21 €*
MHO68-350 : Accessoires
Adaptateur secteur MS-24V5A
N° art.: MS-Adapter-24V5A
Cette alimentation est compatible avec tous les oscilloscopes de la série Micsig MHO3 et MDO.
83,30 €*
BNC2BNC1.6 Câble de test BNC vers BNC
N° art.: BNC2BNC1.6
Le câble de test Micsig BNC2BNC1.6 BNC vers BNC mesure 1 mètre de long.
11,90 €*
MS-A-001 Câble BNC vers banane
N° art.: MS-A-001
Le câble Micsig MS-A-001-01 BNC vers banane mesure 1,3 mètre de long.
19,04 €*
MS-A-004 Pinces à pinces
N° art.: MS-A-004
Pinces Micsig MS-A-004 compatibles avec tous les oscilloscopes Micsig.
36,89 €*
MS-A-005 Sonde de multimètre
N° art.: MS-A-005
Les sondes de multimètre Micsig MS-A-005 sont compatibles avec tous les oscilloscopes Micsig.
11,90 €*
MS-A-006 Pince crocodile isolée (Grande)
N° art.: MS-A-006
Les pinces crocodiles isolées MS-A-006 de Micsig sont compatibles avec tous les oscilloscopes de Micsig
26,18 €*
MS-A-007 Aiguille de test
N° art.: MS-A-007
Les aiguilles de test Micsig MS-A-007 sont compatibles avec tous les oscilloscopes Micsig.
17,85 €*
MS-A-011 Pinces crocodiles (petites)
N° art.: MS-A-011
Les pinces crocodile MS-A-011 de Micsig sont conçues pour les oscilloscopes à tablette Micsig.
10,71 €*
MS-A-012 Aiguille pour crochet de test
N° art.: MS-A-012
Les aiguilles de crochet de test Micsig MS-A-012 sont adaptées aux oscilloscopes à tablette Micsig.
19,04 €*
MS-HB Sacoche souple
N° art.: MS-HB
Sacoche souple Micsig adaptée à tous les modèles d'oscilloscopes portables.
47,60 €*
OHK05 Télécommande
N° art.: OHK05
La télécommande Micsig OHK05 est compatible avec tous les oscilloscopes portables des séries ETO/ATO/TO de Micsig.
89,25 €*
USB2WLAN WLAN Dongle USB pour oscilloscopes
N° art.: USB2WLAN
Ce dongle USB permet, lorsqu'il est connecté à un oscilloscope Micsig, d'accéder au réseau via WLAN.
17,85 €*
Accessoires
Adaptateur secteur MS-12V2.5A
N° art.: MS-Adapter-12V2.5A
Ce bloc d'alimentation est adapté aux sondes SigOFIT dispose d'une sortie USB C avec 12V & 2,5A fixes.
71,40 €*
Kit de clips IC MMCX
N° art.: MMCX-IC-Clip-Set
Le kit de clips IC MMCX est compatible avec toutes les pointes d'atténuation MMCX de la série de sondes SigOFIT.
53,55 €*
Kit de câbles d'extension MCX
N° art.: MCX-ext-cable-set
Le kit de câbles d'extension MCX comprend une tête de broche, 2x extensions de lignes et des clips DuPont.
53,55 €*
Kit de câbles d'extension MMCX
N° art.: MMCX-ext-cable-set
Le kit de câbles d'extension MMCX comprend une tête de broche, 2x extensions de lignes et des clips DuPont.
53,55 €*
Kit MCX
N° art.: MCX-set
Le kit Micsig MCX comprend 5x MCX femelles et 1x MCX solder lead compatible avec toutes les pointes d'amortissement SigOFIT MCX
47,60 €*
Kit MCX 5 trous
N° art.: MCX-5-hole-set
Le set Micsig MCX 5 hole se compose d'un adaptateur MCX 5 trous et d'un set de têtes de pin.
53,55 €*
Kit MMCX
N° art.: MMCX-Set
Le kit Micsig MMCX comprend 5x MMCX femelles et 1x MMCX solder lead compatible avec toutes les pointes d'atténuation SigOFIT MMCX
47,60 €*
Leads MCX
N° art.: MCX-Leads
1 pièce de MCX Leads adaptée aux sondes isolées optiquement de la série SigOFIT.
11,90 €*
Leads MMCX
N° art.: MMCX-Leads
1 pièce MMCX Lead adaptée aux sondes isolées optiquement de la série SigOFIT.
11,90 €*
MCX IC Clip Set
N° art.: MCX-IC-Clip-Set
Le MCX IC Clip Set est compatible avec toutes les pointes d'atténuation MCX de la série de sondes SigOFIT.
53,55 €*
Prises MCX
N° art.: MCX-Sockets
1 pièce MCX Socket adaptée aux sondes isolées optiquement de la série SigOFIT.
11,90 €*
Prises MMCX
N° art.: MMCX-Sockets
1 pièce MMCX Socket adaptée aux sondes isolées optiquement de la série SigOFIT.
11,90 €*
RS-485 set (SigOFIT)
N° art.: RS-485 set
Le set RS-485 permet aux sondes SigOFIT de recevoir des commandes RS-485 pour activer automatiquement l'étalonnage du zéro ou le changement de gamme.
107,10 €*
MHO68-350 : Capteurs différentiels
DP1502 (50X/500X) Sonde différentielle haute tension 474,81 €*
N° art.: DP1502
Variantes de 296,31 €*
DP3002 (100X/1000X) Sonde différentielle haute tension 474,81 €*
N° art.: DP3002
Variantes de 296,31 €*
MHO68-350 : Sondes et pinces de courant
Pince ampèremétrique ACP1
N° art.: ACP1000
La pince ampèremétrique Micsig ACP1000 permet de mesurer le courant alternatif de 100mA à 1000A avec une bande passante de 100 Hz à 100 KHz.
224,91 €*
Pince ampèremétrique CP2100A
N° art.: CP2100A
La sonde Micsig CP2100A a deux plages de mesure optionnelles de 10 A et 100 A avec une bande passante de 800 KHz
355,81 €*
Pince ampèremétrique CP2100B
N° art.: CP2100B
La sonde Micsig CP2100B a deux plages de mesure optionnelles de 10 A et 100 A avec une bande passante de 2,5 MHz
593,81 €*
MHO68-350 : Sondes de courant de Rogowski
RCP12000L-700 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP12000L-700
Variantes de 1 129,31 €*
RCP12000M-700 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP12000M-700
Variantes de 1 129,31 €*
RCP12000S-700 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP12000S-700
Variantes de 1 129,31 €*
RCP1200L-700 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP1200L-700
Variantes de 1 129,31 €*
RCP1200M-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP1200M-200
Variantes de 1 129,31 €*
RCP1200S-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP1200S-200
Variantes de 1 129,31 €*
RCP1200XS-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP1200XS-200
Variantes de 1 129,31 €*
RCP120M-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP120M-200
Variantes de 1 129,31 €*
RCP120S-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP120S-200
Variantes de 1 129,31 €*
RCP3000L-700 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP3000L-700
Variantes de 1 129,31 €*
RCP3000M-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP3000M-200
Variantes de 1 129,31 €*
RCP3000S-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP3000S-200
Variantes de 1 129,31 €*
RCP300M-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP300M-200
Variantes de 1 129,31 €*
RCP300S-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP300S-200
Variantes de 1 129,31 €*
RCP300XS-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP300XS-200
Variantes de 1 129,31 €*
RCP6000L-700 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP6000L-700
Variantes de 1 129,31 €*
RCP6000M-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP6000M-200
Variantes de 1 129,31 €*
RCP6000M-700 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP6000M-700
Variantes de 1 129,31 €*
RCP6000S-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP6000S-200
Variantes de 1 129,31 €*
MHO68-350 : Sondes optiquement isolées
