Description

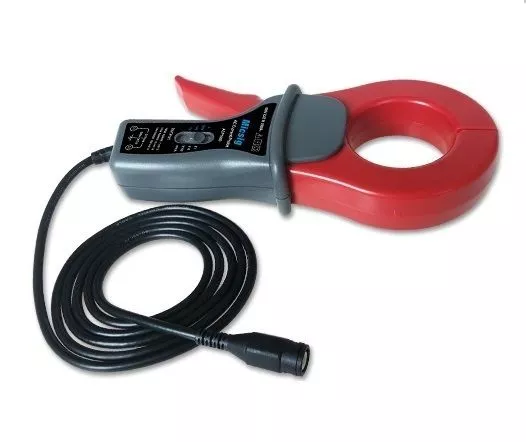

La pince ampèremétrique ACP de Micsig offre une plage mesurable en courant alternatif de 100mA à 1000A et une bande passante de 100 Hz à 100 KHz. L'ACP1000 a une précision maximale de 1% et un bruit de fond inférieur à 1mV. Grâce à son design compact, la sonde de courant ACP1000 est idéale pour les applications mobiles et peut être utilisée sur les oscilloscopes Micsig sans alimentation externe via l'interface multifonctionnelle UPI.
Les pinces ampèremétriques AC peuvent mesurer des signaux de courant avec des formes d'onde complexes, comme les courants d'appel transitoires des appareils de puissance, les courants sinusoïdaux des systèmes d'alimentation triphasés, les composantes harmoniques des courants mesurés, la mesure du courant des IGBT et des MOSFET, etc.
Le Micsig ACP1000 est une sonde à pince de courant pour les oscilloscopes portables et sur tablette des séries SATO, STO et TO de Micsig, ainsi que pour d'autres oscilloscopes avec BNC. Avec un adaptateur supplémentaire optionnel BNC vers banane (non inclus), la sonde peut également être utilisée avec des multimètres.
Spécifications techniques
Spécification du modèle | ACP1 |
---|---|
Bande passante | 100 Hz - 100 KHz |
Plage de mesure | 100 mA - 1000 A |
Sortie nominale | 100 mV/A, 10 mV/A, 1 mV/A |
Charge nominale | ≥100 kΩ |
Degré de précision | 3% ±10 mV/2% ±5 mV/1% ±1 mV |
Précision la plus élevée | 1% |
Courant primaire max | 2000A (2s) |
Signal de sortie | mv/A |
Température de fonctionnement | -15°C à +75°C |
Classe de protection | CAT III 600 V |
Taille max. Taille du conducteur | 52 mm |
Dimensions (mm) | 111 x 216 x 45 |
Câble de sortie | câble de sortie coaxial isolé BNC de 1,5 m peut être connecté directement à un oscilloscope. Peut aussi être utilisé avec des multimètres, nécessite un adaptateur BNC/banane en option |
