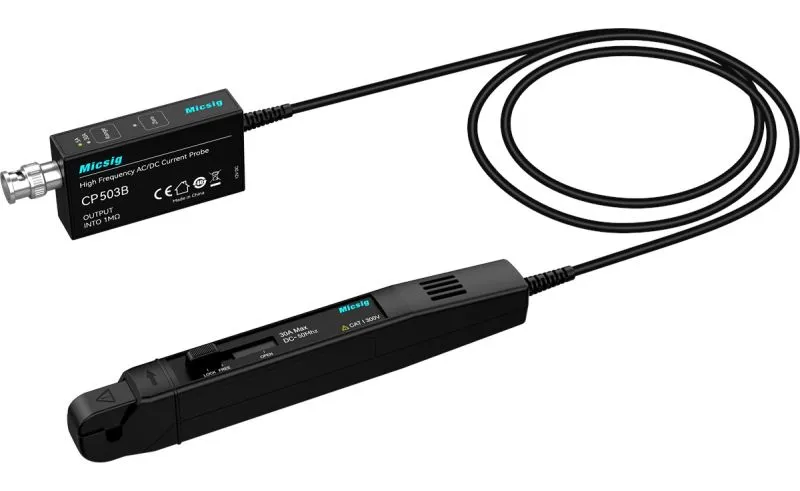

La sonde de mesure de courant CP503B possède une plage de mesure de courant de 6 A/30 A et une bande passante de 50 MHz.
Tarifs dégressifs sur demande !
699,00 € net
831,81 € TTC
Pays de livraison
Type de client
Währung
En stock, délai de livraison : 1-3 jours
Modèle
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Garantie d'un an
- 2,5% d'escompte pour paiement anticipé
- Si vous utilisez le mode de paiement anticipé par virement bancaire, 2,5% du montant de l'achat sera automatiquement déduit à la caisse.
Livraison gratuite
Description
Cette sonde possède un connecteur BNC standard et peut être connectée à n'importe quel oscilloscope courant.
La sonde de courant Micsig CP503B dispose de deux plages de mesure (6 A/30 A) et d'une bande passante de 50 MHz. Elle offre également une précision de 1 %, un indicateur de surcharge et permet la mesure de faibles courants.
Caractéristiques
- Démagnétisation et synchronisation automatique du point zéro terminées
- Prend en charge l'étalonnage manuel et automatique du point zéro
- Adaptateur secteur USB standard
- Indicateur de surcharge avec voyant clignotant
Convient pour...
- L'électronique dans les véhicules électriques
- Conception des alimentations à découpage
- Expérimentation dans le domaine du développement électronique
- Conception de dispositifs semi-conducteurs
- Plan de l'avionique
- Conception d'onduleurs/transformateurs
- Conception des ballasts électroniques
- Conception de systèmes de contrôle industriel / électronique grand public
- Conception des entraînements de moteurs
- Développement de l'électronique de puissance et des entraînements électriques
Spécifications techniques
| Modèle |  CP503B | CP1003B |  CP1503B |
|---|---|---|---|
| bande passante | 50 MHz | 100 MHz | 150 MHz |
| mobilité ascendante | ≤7ns | ≤3,5 ns | ≤ 2,67 ns |
| Courant d'entrée maximal | 30 Armes, 50 Apk | 30 Armes, 50 Apk | 50 Apk, 30 Armes |
| atteindre | 5Armes (5A) 30 Armes (30A) | 5Armes (5A) 30 Armes (30A) | 5Armes (5A) 30 bras (30 A) |
| précision (Courant continu maximal @ Courant continu et 45-66 Hz) | ±1% ±1mA (5A) ±1% ±10mA (30A) | ±1% ±1mA (5A) ±1% ±10mA (30A) | ±1% ±1mA (5A) ±1% ±10mA (30A) |
| Courant mesurable le plus faible | 1 mA (5 A) 10 mA (30 A) | 1 mA (5 A) 10 mA (30 A) | 1 mA (5 A) 10 mA (30 A) |
| Bruit (limite de 20 MHz) | <4mApp (5A) <30mApp (30A) | <4mApp (5A) <30mApp (30A) | ≤ 400 μbras (5A) ≤ 120 μbras (30 A) |
| Sensibilité de sortie | 1V / 1A (5A, 1X) 1V / 10A (30A, 10X) | 1V / 1A (5A, 1X) 1 V / 10 A (30 A, 10x) | 1V / 1A (5A, 1X) 1V / 10A (30A, 10X) |
| alimentation électrique | Courant continu 12 V | Courant continu 12 V | Courant continu 12 V |
| Diamètre maximal du conducteur | 5 mm | 5 mm | 5 mm |
| longueur du câble | 1 m | 1 m | 1,5 m |
| interface | Interface BNC standard | Interface BNC standard | Interface BNC standard |
