La sonde optiquement isolée SigOFIT MOIP1000P (MOIP10P) peut être utilisée pour mesurer des tensions de commutation rapides à 1 GHz.
Tarifs dégressifs sur demande !
16 999,00 € net
20 228,81 € TTC
Pays de livraison
Type de client
Währung
Délai de livraison : 1 semaine
Modèle
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 2,5% d'escompte pour paiement anticipé
- Si vous utilisez le mode de paiement anticipé par virement bancaire, 2,5% du montant de l'achat sera automatiquement déduit à la caisse.
Livraison gratuite
Modèle de démonstration disponible : Vous souhaitez tester l’appareil ? N’hésitez pas à nous contacter, nous vous offrons la possibilité de le tester pendant une durée maximale de 2 semaines.
Configuration du produit
Personnalisez votre produit!
Cliquez sur une catégorie ci-dessous pour afficher les options disponibles.
Description

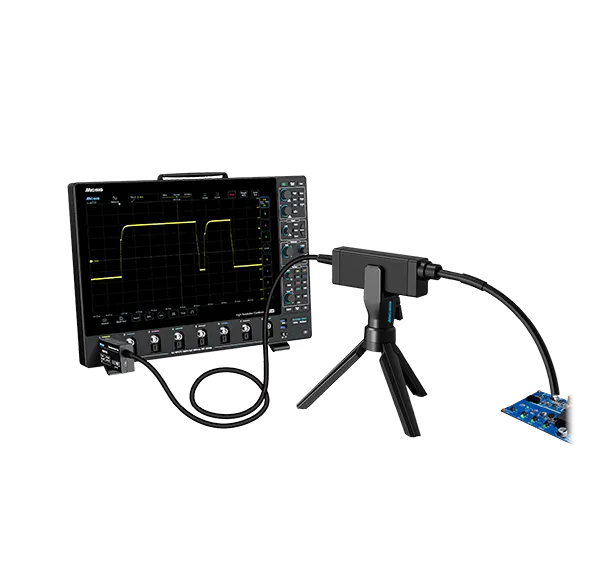

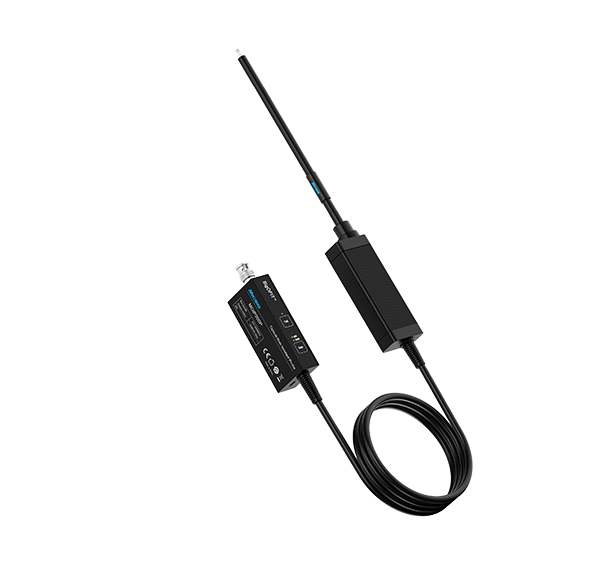

La sonde isolée à fibre optique SigOFIT MOIP1000P (MOIP10P) permet la mesure de basses et hautes tensions avec une bande passante de 1 GHz et un niveau de mode commun jusqu'à 85 kVpk.Grâce à la technologie d'isolation optique exclusive SigOFIT™ de Micsig, la sonde SigOFIT est pilotée par laser et, contrairement aux sondes conventionnelles qui ne mesurent que les signaux haute tension, offre un taux de réjection en mode commun (CMRR) et des tensions d'isolation extrêmement élevés. La sonde SigOFIT peut être utilisée avec différentes pointes d'atténuation pour effectuer des mesures différentielles dans des plages de tension allant de ±0,01 V à ±20 kV, couvrant ainsi toute la plage de mesure avec un rapport signal/bruit très élevé. Les semi-conducteurs de troisième génération, tels que le SiC et le GaN, peuvent commuter des tensions élevées en nanosecondes, lesquelles contiennent des harmoniques de haute énergie et de haute fréquence. L'utilisation de pointes d'atténuation coaxiales de haute qualité et de connecteurs MCX et MMCX standard permet aux sondes SigOFIT de supprimer parfaitement les vibrations causées par le bruit de mode commun haute fréquence.
Contrairement aux sondes de génération précédente, la série SigOFIT Gen 3 permet des mesures sans étalonnage et ne nécessite aucun réglage automatique du zéro. Cela réduit le temps de configuration et permet aux ingénieurs de commencer les mesures immédiatement, tout en garantissant une excellente précision et une stabilité à long terme.
De plus, la sonde MOIP1000P possède une impédance d'entrée très faible de < 3 pF, un taux de réjection en mode commun très élevé (DC : 180 dB, 1 GHz : 108 dB) et un gain DC très précis de 1 %.
Caractéristiques
- Compatible avec tous les oscilloscopes BNC
- Bande passante jusqu'à 1 GHz
- Taux de réjection en mode commun de 180 dB à courant continu
- Taux de réjection en mode commun supérieur à 108 dB à 1 GHz
- Plage de tension de mode commun de 85 kVspk
- Plage de tension d'entrée différentielle jusqu'à ±20 kV
- Précision de gain CC de 1 %
- Stabilité thermique améliorée
- Mesures sans étalonnage
- Aucun zéro automatique requis
- Aucune dérive de température
- Le fonctionnement au laser permet des tests continus et de haute précision.
- Longueur de la fibre : 2 m (longueur de fibre ajustable possible).
- Compatible avec divers atténuateurs, prend en charge des mesures de ±0,01 V à
±20 kV (signaux différentiels ; la plage de tension de mesure est réglable).
Domaines d'application
- Conception des entraînements de moteurs et des convertisseurs de puissance
- Conception de composants demi-pont/pont complet en GaN et SiC
- Conception d'onduleurs, de systèmes UPS et d'alimentations à découpage
- Tests de sécurité pour les hautes tensions et les larges bandes passantes
- Évaluation de l'électronique de puissance
- mesures de shunt actuelles
- Dépannage des interférences électromagnétiques (IEM) et des décharges électrostatiques (DES)
- mesures flottantes
Informations complémentaires
_1920x1920.webp)

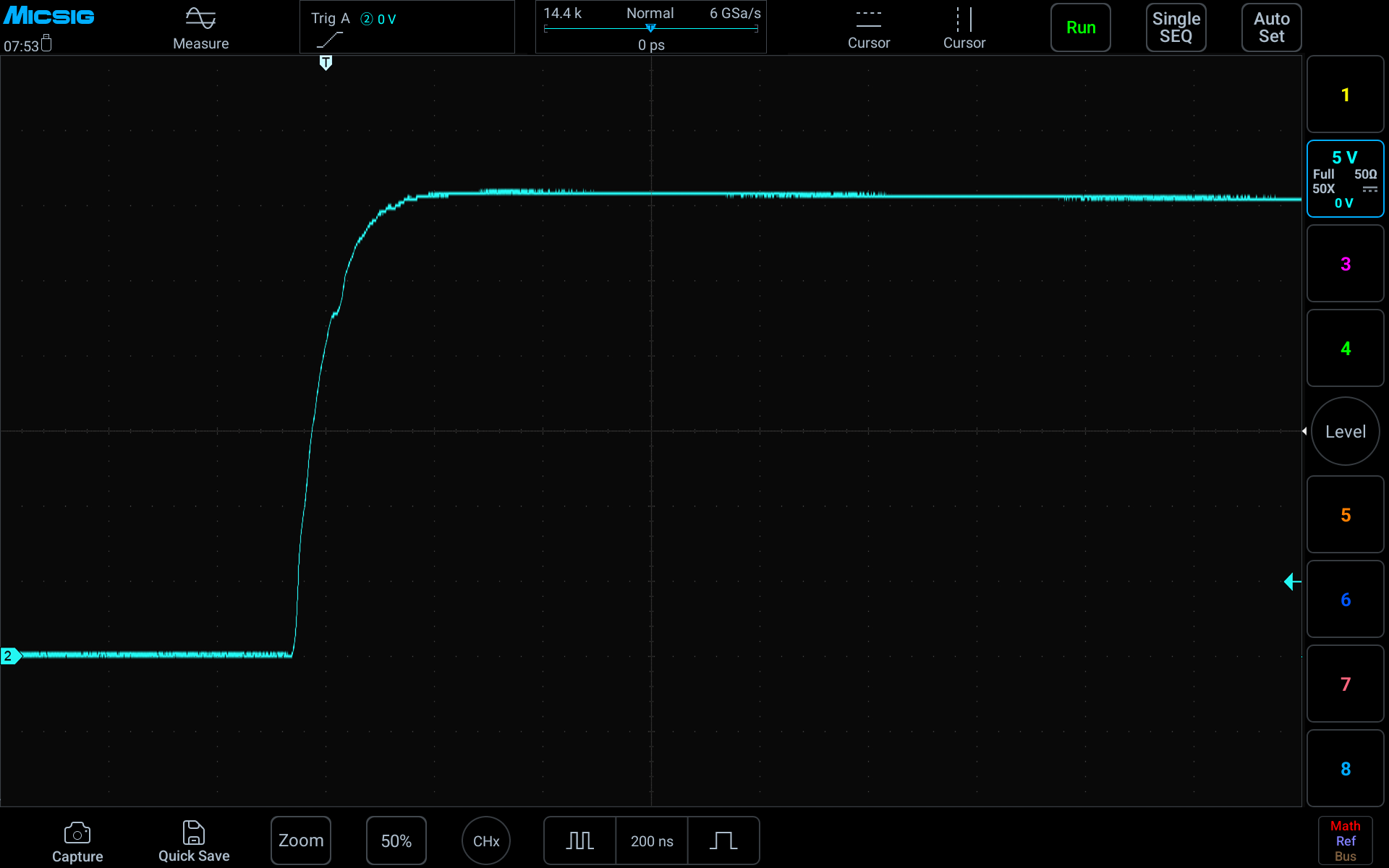

CMRR
La sonde SigOFIT possède un taux de réjection en mode commun (CMRR) élevé pouvant atteindre 108 dB à 1 GHz.
GaN adapté
Les sondes Micsig SigOFIT ont été spécialement conçues pour le GaN et les applications similaires. Afin de répondre aux exigences élevées, leurs conducteurs de mesure sont courts et leur capacité d'entrée est inférieure à 3 pF.
Haute précision
La sonde SigOFIT se caractérise par d'excellentes propriétés d'amplitude et de fréquence, et sa précision de gain en courant continu est inférieure à 1 %. Le niveau de bruit maximal dans la plage de mesure est inférieur à 0,3 mVrms, et la dérive du point zéro est inférieure à 0,1 %.
Pour les semi-conducteurs de troisième génération
Les dispositifs SiC et GaN peuvent commuter des tensions élevées en quelques nanosecondes, et le signal peut contenir des harmoniques de haute énergie et de haute fréquence.
Spécifications techniques
| Comparaison de modèles | MOIP200P | MOIP350P | MOIP500P | MOIP1000P |
|---|---|---|---|---|
| bande passante | 200 MHz | 350 MHz | 500 MHz | 1 GHz |
| mobilité ascendante | ≤1,5 ns | ≤1 ns | ≤800 ch | ≤450 ch |
| impédance d'entrée SMA | 1 MΩ ; || 10 pF | 1 MΩ ; || 10 pF | 1 MΩ ; || 10 pF | 1 MΩ ; || 10 pF |
| Tension de sortie | ±1,25 V | ±0,5 V | ±0,5 V | ±0,5 V |
| Plages de tension différentielle | 20X : ±10 V 50X : ±25 V 100x : ±50 V1000x : ±500 V 2000X : ±1000 V 5000X : ±2500 V | 20X : ±10 V 50X : ±25 V 100x : ±50 V 1000x : ±500 V 2000X : ±1000 V 5000X : ±2500 V | 20X : ±10 V 50X : ±25 V 100x : ±50 V1000x : ±500 V 2000X : ±1000 V 5000X : ±2500 V 10000X : ±5000 V | 20X : ±10 V 50X : ±25 V 1000x : ±500 V 2000X : ±1000 V 5000X : ±2500 V 10000X : ±5000 V |
| Bruit | <0,3 mVrms | <0,3 mVrms | <0,3 mVrms | <0,3 mVrms |
| Délai de propagation | 15,42 ns (longueur du câble : 2 m) | 15,42 ns (longueur du câble : 2 m) | 15,42 ns (longueur du câble : 2 m) | 15,42 ns (longueur du câble : 2 m) |
| alimentation électrique | USB Type-C, courant continu : 12 V | USB Type-C, courant continu : 12 V | USB Type-C, courant continu : 12 V | USB Type-C, courant continu : 12 V |
| Précision de l'amplification CC | 1% | 1% | 1% | 1% |
| Plage de tension en mode commun | 85 kVpk | 85 kVpk | 85 kVpk | 85 kVpk |
| longueur du câble | 2 M (Std.) (personnalisable) | 2 M (Std.) (personnalisable) | 2 M (Std.) (personnalisable) | 2 M (Std.) (personnalisable) |
Amortisseur de spécifications
| pointe de la sonde | amortissement | Plage de tension différentielle (MOIP200P/350P/500P/1000P) | impédance d'entrée |
|---|---|---|---|
| OP20 | 2X/20X | ±1 V / ±10 V | 4,47 MΩ || ≤ 4 pF |
| OP50 | 5x/50x | ±2,5 V / ±25 V | 4,19 MΩ || ≤ 2 pF |
| OP100 | 10x/100x | ±5 V / ±50 V | 4,10 MΩ || ≤ 2 pF |
| OP1000 | 100x/1000x | ±50 V / ±500 V | 20,94 MΩ || ≤ 1 pF |
| OP2000 | 200X/2000X | ± 100 V / ± 1000 V | 20,52 MΩ || ≤ 1 pF |
| OP5000 | 500X/5000X | ± 250 V / ± 2500 V | 40,82 MΩ || ≤1 pF |
| OP10000 | 1000X/10000X | ± 500 V / ± 5000 V | 40,82 MΩ || ≤ 1 pF |
| OP20000 | 2000X/20000X | ±1000 V / ±10000 V | 120 MΩ / 2 pF |
| OP30000 | 3000X/30000X | ±1500 V / ±15000 V | 180 MΩ / 1 pF |
| OP40000 | 4000X/40000X | ±2000 V / ±20000 V | 240 MΩ / 1 pF |
| OP5000-RF | 500X/5000X | ±250 V / ±2500 V |
Conseils de sonde
SigOFIT OP20-1G Pointe de sonde (20X | 1 GHz)
N° art.: OP20-1G
L'OP20-1G est une pointe d'atténuation 20X avec une bande passante de 1 GHz pour la série isolée par fibre optique Micsig SIGOFIT.
1 783,81 €*
SigOFIT OP50-1G Pointe de sonde (50X | 1 GHz)
N° art.: OP50-1G
L'OP50-1G est une pointe d'atténuation 50X avec une bande passante de 1 GHz pour la série de fibres optiques isolées Micsig SIGOFIT.
1 783,81 €*
SigOFIT OP100-1G Pointe d'atténuation (100X | 1 GHz )
N° art.: OP100-1G
L'OP100-1G est une pointe d'atténuation 100X avec une bande passante de 1 GHz pour la série de fibres optiques isolées Micsig SIGOFIT.
1 069,81 €*
SigOFIT OP2-1G Pointe de sonde (2000X | 1 GHz)
N° art.: OP2000-1G
L'OP2000-1G est une pointe d'atténuation 2000X avec une bande passante de 1 GHz pour la série de fibres optiques isolées Micsig SIGOFIT.
1 783,81 €*
SigOFIT OP5-1G pointe de sonde (5000X | 1 GHz)
N° art.: OP5000-1G
L'OP5000-1G est une pointe d'atténuation 5000X avec une bande passante de 1 GHz pour la série isolée par fibre optique Micsig SIGOFIT.
1 902,81 €*
Pointe de sonde SigOFIT OP10000-1G (10000x | 1 GHz)
N° art.: OP10000-1G
L'OP10000-1G est un pic d'atténuation de 10000x avec une bande passante de 1 GHz pour la série Micsig SIGOFIT isolée par fibre optique.
2 378,81 €*
SigOFIT OP20000-2 Pic d'atténuation (20000x | 200 MHz)
N° art.: OP20000-2
L'OP20000-2 est une pointe d'atténuation 20000X avec une bande passante de 200 MHz pour la série Micsig SIGOFIT isolée en fibre de verre.
2 259,81 €*
Pointe d'atténuation SigOFIT OP30000-2 (30000x | 200 MHz)
N° art.: OP30000-2
L'OP30000-2 est un pic d'atténuation de 30 000 fois avec une bande passante de 200 MHz pour la série Micsig SIGOFIT isolée par fibre optique.
2 259,81 €*
Pointe d'atténuation SigOFIT OP40000-2 (40000x | 200 MHz)
N° art.: OP40000-2
L'OP40000-2 est une pointe d'atténuation 40000X avec une bande passante de 200 MHz pour la série Micsig SIGOFIT à isolation par fibre.
2 259,81 €*
Atténuateur RF SigOFIT OP5000 (300 kHz-50 MHz/5 kV)
N° art.: OP5000-RF
L'OP5000-RF est une pointe d'atténuation avec une bande passante de 50 MHz pour la série Micsig SIGOFIT isolée par fibre optique.
1 545,81 €*
Adaptateur SigOFIT OP-SMA
N° art.: OP-SMA
L'adaptateur Micsig OP-SMA assure une connectivité SMA directe pour les sondes SigOFIT MOIP, permettant des mesures précises des signaux de faible niveau et des tests RF.
189,21 €*
Accessoires
Adaptateur secteur MS-12V2.5A
N° art.: MS-Adapter-12V2.5A
Ce bloc d'alimentation est adapté aux sondes SigOFIT dispose d'une sortie USB C avec 12V & 2,5A fixes.
71,40 €*
Kit de clips IC MMCX
N° art.: MMCX-IC-Clip-Set
Le kit de clips IC MMCX est compatible avec toutes les pointes d'atténuation MMCX de la série de sondes SigOFIT.
53,55 €*
Kit de câbles d'extension MCX
N° art.: MCX-ext-cable-set
Le kit de câbles d'extension MCX comprend une tête de broche, 2x extensions de lignes et des clips DuPont.
53,55 €*
Kit de câbles d'extension MMCX
N° art.: MMCX-ext-cable-set
Le kit de câbles d'extension MMCX comprend une tête de broche, 2x extensions de lignes et des clips DuPont.
53,55 €*
Kit MCX
N° art.: MCX-set
Le kit Micsig MCX comprend 5x MCX femelles et 1x MCX solder lead compatible avec toutes les pointes d'amortissement SigOFIT MCX
47,60 €*
Kit MCX 5 trous
N° art.: MCX-5-hole-set
Le set Micsig MCX 5 hole se compose d'un adaptateur MCX 5 trous et d'un set de têtes de pin.
53,55 €*
Kit MMCX
N° art.: MMCX-Set
Le kit Micsig MMCX comprend 5x MMCX femelles et 1x MMCX solder lead compatible avec toutes les pointes d'atténuation SigOFIT MMCX
47,60 €*
Leads MCX
N° art.: MCX-Leads
1 pièce de MCX Leads adaptée aux sondes isolées optiquement de la série SigOFIT.
5,95 €*
Leads MMCX
N° art.: MMCX-Leads
1 pièce MMCX Lead adaptée aux sondes isolées optiquement de la série SigOFIT.
5,95 €*
MCX IC Clip Set
N° art.: MCX-IC-Clip-Set
Le MCX IC Clip Set est compatible avec toutes les pointes d'atténuation MCX de la série de sondes SigOFIT.
53,55 €*
Prises MCX
N° art.: MCX-Sockets
1 pièce MCX Socket adaptée aux sondes isolées optiquement de la série SigOFIT.
3,57 €*
Prises MMCX
N° art.: MMCX-Sockets
1 pièce MMCX Socket adaptée aux sondes isolées optiquement de la série SigOFIT.
3,57 €*
RS-485 set (SigOFIT)
N° art.: RS-485 set
Le set RS-485 permet aux sondes SigOFIT de recevoir des commandes RS-485 pour activer automatiquement l'étalonnage du zéro ou le changement de gamme.
107,10 €*
