2 700,00 €*
En stock, délai de livraison : 1 à 3 jours
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Description

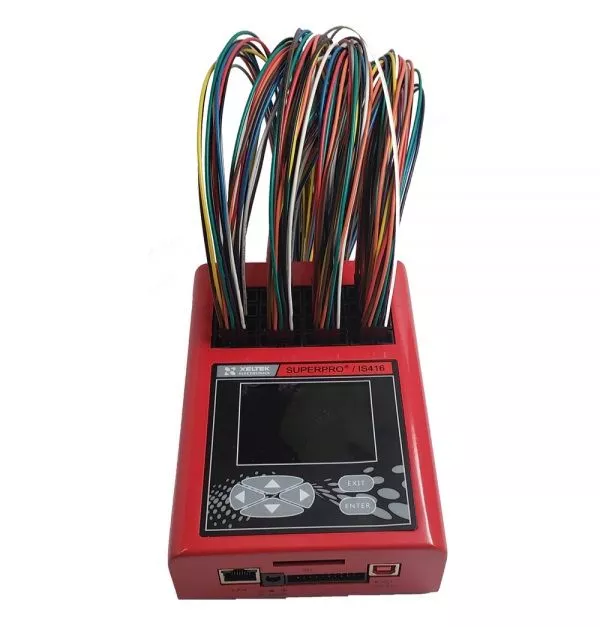

Le Superpro IS416 est un programmateur universel de vitesse en système qui peut programmer jusqu'à 16 CI à la fois. De plus, le programmateur supporte de nombreux protocoles série, dont I2C, SPI, UART, BDM, MW, JTAG, CAN et RS232. L'appareil peut être connecté au PC via USB2.0 ou via LAN, ou être utilisé en mode autonome. Une carte SD sert de support de stockage et peut être changée selon les besoins. Pour intégrer l'appareil dans des programmes définis par l'utilisateur pour des applications d'automatisation par exemple, une DLL, une API et des commandes en ligne de commande payantes sont disponibles, ce qui permet de contrôler l'appareil via ICT, FCT, ATE.
Fonctions
- Programmateur de production ISP à grande vitesse de qualité industrielle. Le choix ultime pour l'intégration de sous-systèmes ISP.
- Supporte presque toutes les puces série, y compris, mais pas seulement, SPI, I2C, JTAG, BDM, UART, MON, SCI, SWD, SBW, C2D, ICC, SWIM, SDQ, DBG, ICE, CSI, LIN
- Parmi les fabricants soutenus, on trouveentre autres ABOV, Ali, Altera, Atmel, Catalyst, Cypress, Freescale, Fujitsu, Haier, Hitachi, Hynix, Infineon, IR, ISSI, Lattice, Macronix, Maxim, Microchip, Micron, NEC, Numonyx, NXP, ON, Panasonic, Renesas, Rohm, Samsung, Sanyo, Silicon, Labs, Spansion, SST, ST, Teridian, TI, Toshiba, Winbond, Xilinx, Zilog
- Programme jusqu'à 16 puces sérielles ou 4 puces parallèles NAND, NOR, eMMC en même temps
- Supporte la programmation ISP en série pour plusieurs puces de différents modèles ou types dans une unité
- Les ports de contrôle généraux fournissent l'isolation des signaux, l'isolation des relais, le contrôle de l'alimentation, la détection des clics, l'affichage d'extension LED et d'autres signaux de contrôle
- Programmation à grande vitesse avec vitesse réglable répond aux exigences de la charge de la carte ou de la longueur du câble ISP
- Trois modes : 1) Mode en ligne. Connecté à un PC local via USB2.0 (haute vitesse) 2) Mode hors ligne. Avec son clavier autonome, son écran LCD et sa mémoire mobile (cartes SD standard), SuperPro IS416 peut être utilisé hors ligne de manière indépendante pour une production et une configuration de terrain flexibles. La taille du fichier de projet n'est limitée que par la taille de la mémoire de la carte SD.3) Mode réseau. Connecté au réseau local, contrôle local ou à distance.
- La technologie avancée du pilote Pin fournit des signaux plus propres, une plage de tension plus large et une fréquence d'horloge plus précise / plus élevée. Les générateurs de temps précis garantissent une vitesse plus élevée et un rapport de produit qualifié pour les appareils avec 1,2 V-5,0 Vcc
- Mécanisme de sécurité de la puce : le circuit d'auto-étalonnage précis de la tension intégré garantit que la tension se situe à tout moment dans la plage préréglée. La fonction d'autodiagnostic détecte continuellement les erreurs matérielles afin de garantir que la machine fonctionne normalement.
- la protection contre les surintensités, les surtensions et les ESD empêche d'endommager les programmateurs
- L'interface utilisateur est affichée par PCBA
- Le document de protocole et la fonction de statistiques de production facilitent le suivi de la qualité.
- Protection des droits d'auteur avec cryptage SD, gestion et cryptage des droits des documents, limitation de la sortie et contrôle à distance.
- Fonctions spéciales personnalisées et logiciel d'algorithme disponibles
- Programmeur web + logiciel de gestion de réseau (en option) créent un mode de gestion révolutionnaire pour l'écriture de réseaux. Le réglage du projet, le changement de tâche et la mise à jour du logiciel pour tous les programmeurs peuvent être terminés immédiatement sur un serveur, tandis que la surveillance de la qualité et les statistiques QC peuvent être effectuées en temps réel. De telles erreurs, comme l'écriture à blanc, peuvent être suivies et les données écrites ne sont stockées que sur des serveurs locaux ou distants pour des raisons de sécurité des données.
- Avec un adaptateur de socle personnalisé, SuperPro IS416 peut être utilisé comme programmateur de production hors ligne et programmer jusqu'à 4 puces en même temps.
- Supporte tous les protocoles ISP courants (par ex. I2C, SPI, UART, BDM, MW, JTAG, CAN, RS232)
- Interface PC : USB2.0 (haute vitesse), LAN (100M)
- Support de stockage hors ligne : carte SD
- Clavier et écran : clavier à 6 touches, écran LCD à 40 chiffres x 4 lignes
- Alimentation électrique : DC 12 V / 1,5 A. Adaptateur secteur
- Unité principale : dimensions : 184 x 160 x 78 (mm) ; poids : 0,8 kg
- Emballage : dimensions : 310 x 250 x 145 (mm) ; poids : 1,65 kg
- Température de fonctionnement : 0-50°C. Humidité de l'air : 20%-80%
Autres fonctions
- Vitesse de programmation ultra-rapide
SuperPro IS416 est conçu pour une grande vitesse de programmation. Nos algorithmes approuvés par le fabricant de semi-conducteurs, la précision et les signaux propres garantissent un rendement de programmation élevé. Un design spécial a été développé pour éliminer les suroscillations et les rebonds au sol. Les algorithmes sont exécutés avec une architecture de machine d'état construite avec un FPGA pour atteindre une vitesse de programmation ultra-élevée.
- Programmation de jusqu'à 16 PCB
SuperPro IS416 supporte presque tous les périphériques série, y compris les MCU, les FLASH/EEPROM série et la plupart des périphériques de stockage parallèles comme eMMC et NAND/NOR FLASH. C'est un programmateur pilote à 96 pôles avec 16 canaux (6 E/S x 16 canaux). SuperPro IS416 supporte la plupart des appareils ISP pour programmer 16 canaux en même temps. Quatre puces parallèles à haute broche comme NAND/eMMC peuvent être programmées en même temps. Quatre puces parallèles à haute broche comme NAND/eMMC peuvent être programmées en même temps.
- Extension Jusqu'à 12 programmateurs
peuvent être connectés à un seul PC pour programmer plusieurs circuits imprimés, ou tous les programmateurs peuvent être utilisés en mode autonome.
- Mode de production de masse
SuperPro IS416 a un mode de travail appelé "production de masse", c'est-à-dire que dès que le programmateur détecte que la carte cible est prête et reçoit un signal ISP, il démarre immédiatement le mode de fonctionnement défini par AUTO sans utiliser le clavier. Pour cela, TPIN et TPOUT sont disponibles dans le port ISP. TPOUT fournit un niveau élevé et TPIN est la ligne d'entrée pour la détection du niveau. Si ces points sont court-circuités sur la carte cible, TPIN détecte un niveau élevé immédiatement après l'application du signal ISP au point de test, et la séquence de commandes AUTO peut être lancée.
- Longueur de câble plus longue
soutenu par une vitesse réglable Pour les applications industrielles, de nombreux problèmes surviennent lorsque la programmation in-système (ISP) est effectuée avec un programmateur parallèle via un en-tête ISP. Les programmateurs parallèles limitent la carte cible à programmer à une certaine distance (généralement moins de quelques pouces). SuperPro IS416 est un programmateur série avec un câble ISP qui peut programmer une carte cible à une distance allant jusqu'à 1 mètre. En plus de la capacité du pilote de câble pour les applications à longue distance, le pilote interne avancé du système permet d'adapter la vitesse de fonctionnement à des fins de temporisation d'exécution. Lignes VDD (0-5,5 V / 0,5 A) et Vpp (0-15 V / 0,2 A) pour alimenter la carte cible et la cible.
Fonctions du logiciel
- Fichiers de projet
Le fichier de projet enregistre les préparations avant la programmation. Les utilisateurs peuvent également restaurer et enregistrer l'environnement de travail. Le fichier de projet contient le type d'appareil, les données de la mémoire tampon, les paramètres des options de fonctionnement, les paramètres des bits de configuration et les commandes de lot. Les fichiers de projet peuvent être protégés par un mot de passe afin d'augmenter la sécurité et la fiabilité lorsqu'ils sont utilisés par des opérateurs non formés. Groupe de projet : exploiter plusieurs fichiers de projet en mode batch Plusieurs puces peuvent être programmées simultanément avec la fonction de groupe de projet du logiciel SuperPro IS416. - Le groupe de projet
organise l'exécution par lots de plusieurs projets et est disponible sur tous les modèles ISP SuperPro. D'autres programmeurs ISP ont besoin d'un démultiplexeur pour programmer deux puces avec un seul programmeur ISP, et cette solution n'est pas adaptée à la production de masse, car la programmation des puces prend plus de temps, provoque des interférences de bruit et entraîne des coûts supplémentaires de matériel et de main-d'œuvre. - Super Scale Project Group
Les PCBA compliqués ou plusieurs PCBA combinés peuvent nécessiter plusieurs programmeurs pour fonctionner correctement. Le Super Scale Project Group est responsable du flux de travail de plusieurs programmeurs. - Fonction Auto
La fonction Auto organise différentes fonctions en un groupe séquentiel (supprimer, chèque en blanc, programmer, vérifier et protéger). Les fonctions sont exécutées dans un ordre séquentiel, comme une commande par lots. - Statistiques de production
Un fichier journal peut être utilisé pour enregistrer les informations de fonctionnement avant que le programme ne se termine. Les fichiers journaux peuvent également être utilisés pour faciliter le suivi de la qualité. - Mode usine
Ce mode est conçu pour la production de masse en usine. Pour éviter que les erreurs de fonctionnement ne détruisent les puces et que des données erronées ne soient écrites sur la puce, SuperPro fonctionne en mode de fonctionnement automatique. L'administrateur peut définir un mot de passe pour empêcher l'accès non autorisé au système.
SuperPro IS416 supporte les fichiers JAM, SVF et Staple de ACTEL, Xilinx et ALTERA. SuperPro IS416 supporte aussi les fichiers Direct C de ACTEL. Les fichiers STP ou JAM peuvent être générés avec des outils de conception comme ISE et Quartus II.- Reconnaissance automatique des types de fichiers
Nous soutenons presque tous les formats de fichiers connus, y compris les formats de fichiers avec des fonctions de reconnaissance automatique : Binaire, Intel (linéaire et segmenté) Hex, Motorola S, Tektronix (linéaire et segmenté), JEDEC, POF, etc. - Augmentation automatique des numéros de série
La génération automatique de numéros de série électroniques est disponible sur le Superpro IS416. Cette fonction est implémentée en réglant Auto increment dans Operation Option. Auto Increment permet aux utilisateurs d'ajouter un numéro de série unique à l'appareil. Après chaque programmation réussie, le logiciel modifie automatiquement la valeur par le mode d'incrémentation indiqué. - Barcode Management
est également disponible pour effectuer toutes les tâches de mise en place en scannant les codes-barres sur la feuille de commande. - Protection des droits d'auteur
avec cryptage SD, cryptage des fichiers de projet et contrôle d'accès, réglage du volume et contrôle à distance.
CI pris en charge
Spécifications techniques
| Spécification de l'appareil |  SuperPro IS01 |
|---|---|
| Protocoles soutenus | I2C, SPI, UART, BDM, MW, JTAG, KANN, RS232 |
| Protection contre les ESD | Oui (niveau d'E/S 1,5 V - 4 V) |
| Mémoire | Carte SD (max. 4 Go) |
| Automatisation | L'interface ATE permet une commande et un contrôle externes |
| Température de fonctionnement | 10°C à 50°C |
| Puissance cible | VDD (0-5,5V / 0,5A) Vpp (0-15V / 0,2A) |
| Interfaces | Connexion USB 2.0 Connexion ATE |
| Comparaison des modèles |  SuperPro 7500 |  SuperPro 6100N |  SuperPro 610p |  SuperPro 7504 | .png) SuperPro 6104N |  SuperPro IS01 |  SuperPro IS416 |
|---|---|---|---|---|---|---|---|
| Nombre d'appareils pris en charge | 122.900+ | 103.300+ | 33.900+ | 95.900+ | 103.300+ | 10.300+ | 4.200+ |
| Nombre de pin drivers | 144 | 144 | 48 | 144 x 4 | 144 x 4 | 12 | 12 |
Soutien NAND | Haute | Moyen | Faible | Haute | Moyen | - | OUI |
support eMMC | Haute | Faible | Faible | Haute | Faible | - | - |
Soutien MCU | Haute | Haute | Haute | Haute | Haute | Haute | Élevé |
Prises par module | 4 au maximum | 1 | 1 | Maximum 4 | Maximum 4 | 1 | 16 |
Nombre de modules | 1 | 1 | 1 | 4 | 4 | 1 | 1 |
Vitesse de programmation | Haute | Haute | Haute | Haute | Haute | Haute | Haute |
Syn/Asyn | Syn | ASyn | ASyn | ASyn | ASyn | ASyn | ASyn |
Extension du FAI | Non | Limité | Limité | - | Non | Oui | Oui |
Interface de communication | USB/LAN | USB | USB | USB | USB | USB & ATE | USB & LAN & ATE |
Supports de stockage | Carte SD | Carte CF | - | - | - | SD | SD |
Série d'adaptateurs de socket | GX | DX | SA | GX | DX | - | - |
| Mises à jour de l'appareil demandées par l'utilisateur | Oui | Oui | Non | Oui | Oui | Oui | Oui |
