Description

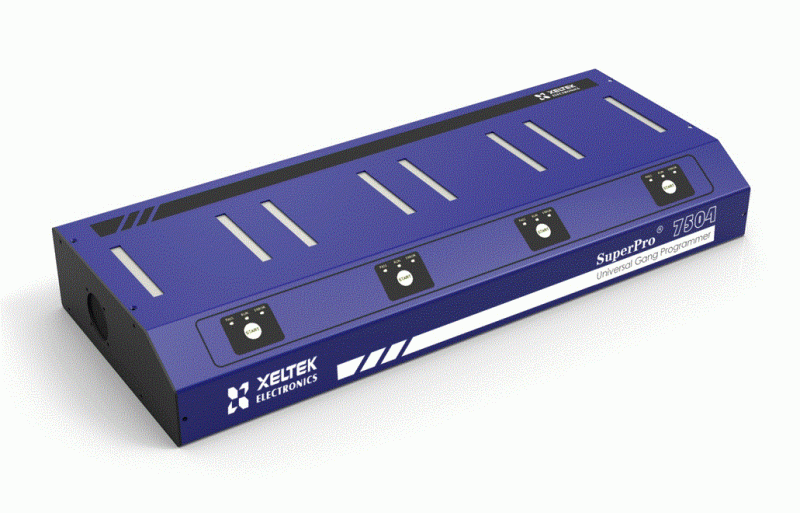

Dans le programmeur SuperPro 7504N se trouvent 4x modules de programmation Superpro / 7500, qui peuvent programmer jusqu'à 16 puces en même temps. Le programmeur supporte presque tous les modules de mémoire sur le marché, avec une vitesse de programmation très élevée, y compris eMMC, NAND FLASH, SPI FLASH, NOR FLASH, MCU, CLPD, etc.
Fonctions
- 4 modules de programmation asynchrones à grande vitesse intégrés, ce qui représente le meilleur niveau de l'industrie. SuperPro / 7504. Le support de jusqu'à 16 puces pour la programmation simultanée est le meilleur choix pour les fabricants ayant une productivité élevée, une grande polyvalence et une grande qualité.
- La programmation des eMMC, NAND FLASH, SPI FLASH et autres dispositifs est plus rapide.
- Amplificateur de pression d'adaptateur en option, il est plus économe en travail de prendre et de placer la puce.
- Supporte toutes les plates-formes NAND FLASH courantes et peut être adapté.
- La dixième génération de la technologie Pin-Drive permet d'obtenir un signal plus propre, une plus grande plage de tension et une plus grande largeur de bande de signal. En respectant strictement les spécifications du fabricant de puces, le logiciel d'algorithme, qui applique exactement le timing donné par le fabricant de CI, assure un très haut rendement de programmation.
- Des mécanismes de sécurité complets pour protéger les puces et les programmeurs. Les fonctions incluent l'autotest du matériel, le calibrage automatique de la tension, la détection de la mauvaise insertion de la puce, la détection de surintensité, la protection contre les surtensions, etc.
- Interface de communication USB2.0.
Autres fonctions
Haute vitesse de programmation
SuperPro 7504N a été développé en vue d'une haute vitesse de programmation. Nos algorithmes approuvés par le fabricant de semi-conducteurs, la précision et les signaux propres garantissent un rendement de programmation élevé. Un design spécial a été développé pour éliminer les suroscillations et les rebonds au sol. Les algorithmes sont exécutés avec une architecture de machine d'état construite avec un FPGA pour atteindre une vitesse de programmation ultra-élevée.Le plus grand support d'appareils
Nous sommes situés dans la Silicon Valley et entretenons de bonnes relations avec de nombreuses grandes entreprises de circuits intégrés, ce qui est important pour nous afin de soutenir continuellement de nouveaux appareils. SuperPro 7504N supporte actuellement plus de 99 800 appareils, ce qui représente la plus grande bibliothèque d'appareils dans le secteur de la programmation. peuvent être ajoutés en une semaine - le délai de livraison moyen des autres fabricants est de plus de deux mois.Fichiers de projet
Le fichier de projet enregistre les préparations avant la programmation. Les utilisateurs peuvent également restaurer et enregistrer l'environnement de travail. Le fichier de projet contient le type d'appareil, les données de la mémoire tampon, les paramètres des options de fonctionnement, les paramètres des bits de configuration et les commandes de lot. Les fichiers de projet peuvent être protégés par un mot de passe afin d'augmenter la sécurité et la fiabilité lorsqu'ils sont utilisés par des opérateurs non formés.Fonction Auto
La fonction Auto organise différentes fonctions en un groupe séquentiel (supprimer, chèque en blanc, programmer, vérifier et protéger). Les fonctions sont exécutées dans un ordre séquentiel, comme une commande par lots.Mode de production
Dès qu'une puce est correctement insérée, le programmateur lance automatiquement des commandes par lots pour effacer, vérifier à blanc, programmer et vérifier. La reconnaissance automatique des puces permet de gagner du temps et d'augmenter l'efficacité.Statistiques de production
Un fichier journal pourrait être utilisé pour enregistrer les informations de fonctionnement avant que le programme ne se termine. Les fichiers journaux peuvent également être utilisés pour faciliter le suivi de la qualité.Mode usine
Ce mode est conçu pour la production de masse en usine. Pour éviter que les erreurs de fonctionnement ne détruisent les puces et que des données erronées ne soient écrites sur la puce, SuperPro fonctionne en mode de fonctionnement automatique. L'administrateur peut définir un mot de passe pour empêcher l'accès non autorisé au système.Reconnaissance automatique des types de fichiers
Nous soutenons presque tous les types de formats de fichiers connus, y compris les formats de fichiers avec des fonctions de reconnaissance automatique : Binaire, Intel (linéaire et segmenté) Hex, Motorola S, Tektronix (linéaire et segmenté), JEDEC, POF, etc.Augmentation automatique des numéros de série
La génération automatique de numéros de série électroniques est disponible sur le Superpro 7504N. Cette fonction est implémentée par Option. Auto Increment permet aux utilisateurs d'ajouter un numéro de série unique à l'appareil. Après chaque programmation réussie, le logiciel modifie automatiquement la valeur par le mode d'incrémentation indiqué.Les paramètres de mot de passe
pour la protection de la propriété intellectuelle sont disponibles aussi bien en mode PC qu'en mode autonome.
Fonctions du logiciel
Automatisation des numéros de série
Certaines applications exigent que pour chaque puce, différents contenus, comme le numéro de séquence du produit ou l'adresse MAC, soient écrits dans une zone spécifique. Avec le SuperPro 7504N, cela peut être réalisé de manière automatisée.
Logiciel SuperPro Programmer
Le logiciel Super Pro PC permet une programmation intuitive, en sélectionnant simplement le CI et les fichiers de programmation. La grande base de données des algorithmes de programmation est déjà intégrée dans le logiciel.
Testeur de logique TTL/CMOS IC
Les programmateurs de la série SuperPro 7504 peuvent faire office de testeur pour les CI logiques TTL/CMOS ! En plus du TTL/CMOS traditionnel (série 74/4000), l'utilisateur peut générer des vecteurs de test personnalisés pour tester correctement la fonction logique de l'appareil.
Application ISP DLL
La DLL fournit toutes les fonctions nécessaires dont tu as besoin pour appeler le matériel de programmation afin d'effectuer des opérations de programmation à distance, par le biais d'un programme défini par l'utilisateur.
CI pris en charge
Spécifications techniques
Spécification de l'appareil | SuperPro 7504N |
---|---|
Appareils soutenus | EPROM, EPROM externalisée, EEPROM parallèle et série, FPGA, PROM, FLASH (NOR & NAND), BPROM, NVRAM, SPLD, CPLD, EPLD, hub firmware, microcontrôleur, MCU, etc. |
Types de paquets supportés | DIP, SDIP, PLCC, JLCC, PGA, LGA, SOIC, SOJ, SOT, QFP, TQFP, PQFP, VQFP, MQFP, LQFP, TSOP, SOP, TSOPII, PSOP, SSOP, TSSOP, SON, EBGA, FBGA , FTBGA, VFBGA, μBGA, CSP, SCSP, QFN, HVQFN etc. |
Interface PC | USB 2.0 |
Bloc d'alimentation | Alimentation : entrée AC 100 V - 240 V ; sortie : 12 V/7 A |
Dimensions | Unité principale : 540 x 216 x 75 mm |
Poids | Unité principale : poids 6,8 kg (9,4 lbs) |
Comparaison des modèles | SuperPro 7500 | SuperPro 6100N | SuperPro 610p | SuperPro 7504 | SuperPro 6104N | SuperPro IS01 | SuperPro IS416 |
---|---|---|---|---|---|---|---|
Nombre d'appareils pris en charge | 122.900+ | 103.300+ | 33.900+ | 95.900+ | 103.300+ | 10.300+ | 4.200+ |
Nombre de pin drivers | 144 | 144 | 48 | 144 x 4 | 144 x 4 | 12 | 12 |
Soutien NAND | Haute | Moyen | Faible | Haute | Moyen | - | OUI |
support eMMC | Haute | Faible | Faible | Haute | Faible | - | - |
Soutien MCU | Haute | Haute | Haute | Haute | Haute | Haute | Élevé |
Prises par module | 4 au maximum | 1 | 1 | Maximum 4 | Maximum 4 | 1 | 16 |
Nombre de modules | 1 | 1 | 1 | 4 | 4 | 1 | 1 |
Vitesse de programmation | Haute | Haute | Haute | Haute | Haute | Haute | Haute |
Syn/Asyn | Syn | ASyn | ASyn | ASyn | ASyn | ASyn | ASyn |
Extension du FAI | Non | Limité | Limité | - | Non | Oui | Oui |
Interface de communication | USB/LAN | USB | USB | USB | USB | USB & ATE | USB & LAN & ATE |
Supports de stockage | Carte SD | Carte CF | - | - | - | SD | SD |
Série d'adaptateurs de socket | GX | DX | SA | GX | DX | - | - |
Mises à jour de l'appareil demandées par l'utilisateur | Oui | Oui | Non | Oui | Oui | Oui | Oui |
