Description

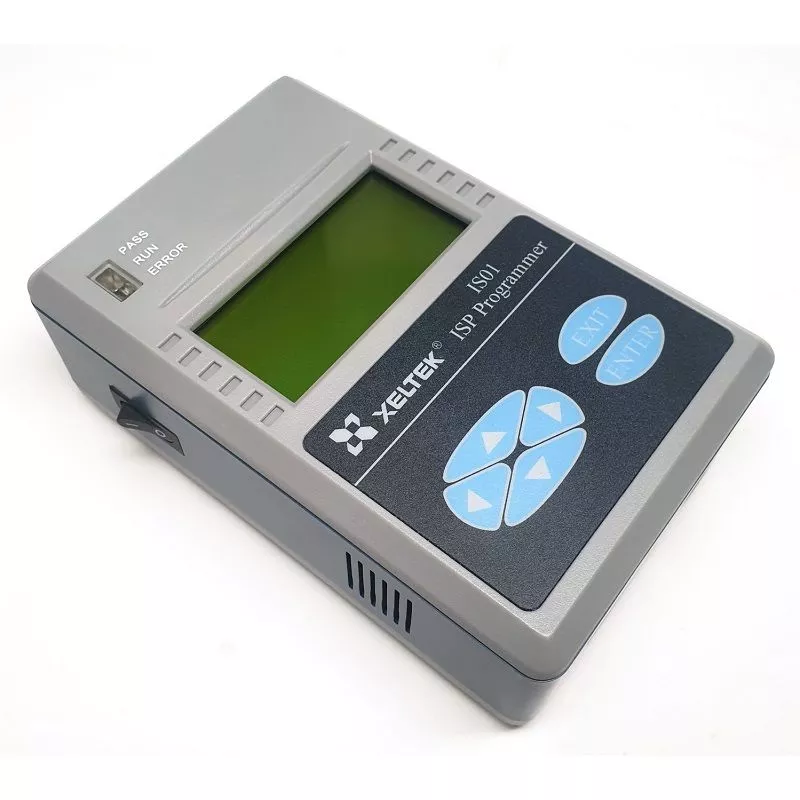

Le Xeltek Superpro IS01 est un programmateur série multifonctions de taille compacte, et de grande vitesse de programmation. Il prend en charge de nombreux protocoles série et est idéal pour les applications in-système ou in-application. Le programmateur est conçu pour communiquer via le port USB 2.0 pour les besoins de développement, mais il peut également fonctionner en mode autonome (sans connexion à un PC) pour les besoins de production. L'interface ATE permet aux utilisateurs d'intégrer le SuperPro IS01 directement dans leurs systèmes ou de le contrôler par un programme défini par l'utilisateur. Pour l'automatisation, une DLL et une ligne de commande payantes sont disponibles.
Équipement d'exemple TIC : avec cette intégration, les utilisateurs peuvent terminer le test in-circuit et la programmation in-circuit en une seule étape.
Fonctions
- Supporte tous les protocoles ISP courants (par exemple I2C, SPI, UART, BDM, MW, JTAG, CAN, RS232). Contacte Xeltek pour plus de détails
- Offre une ligne de sortie VDD (0,5 A) et VPP (0,2 A)
- Température de fonctionnement 10-50ºC
- Protection ESD - le niveau d'E/S est réglé via le logiciel SuperProIS01 (1,5 V ~ 4 V)
- Le logiciel en ligne fait fonctionner le programmateur et gère les projets hors ligne via USB2.0
- Lors du fonctionnement hors ligne, les processus sont affichés sur l'écran LCD intégré, le clavier et l'affichage d'état LED.
- Les fichiers de projet peuvent être enregistrés avec une carte SD interchangeable (max. 4 Go)
- L'interface ATE permet de faire fonctionner et de contrôler le programmateur par des signaux externes. Il y a six lignes de sélection de projet (SEL0 - SEL5), deux lignes d'entrée de commande (START et STOP) et trois lignes de sortie de commande
- Lignes de sortie d'état (PASS, FAIL et BUSY). Les signaux externes sont séparés du système par des optocoupleurs
- alimentation externe du système 12 V DC / 2 A
- Vitesse de programmation élevée sélectionnable : adaptation à la longueur du câble et fonction de chargement pour la cible.
- Supporte le mode en ligne (USB2.0 High-Speed) et hors ligne en même temps.
- Supporte tous les protocoles ISP courants (par ex. I2C, SPI, UART, BDM, MW, JTAG, CAN, RS232).
- Contient pour le fonctionnement automatisé.
- Fonction de protection contre les surintensités intégrée.
- Testé en pratique pour la R&D, la production de masse et les projets de programmation in-système individuels.
- Le programmateur fonctionne soit en mode hébergé par le PC, soit en mode autonome.
- En mode hébergé par PC, un PC contrôle le programmateur via une connexion USB2.0 à haut débit pour la programmation de l'appareil.
- En mode autonome, l'utilisateur contrôle le programmateur via un écran LCD intégré et un clavier.
- Une carte SD permet de stocker les fichiers de projet.
- Compatible avec Windows / Vista / 7 / 8 / 10 (32/64 Bit)
Autres fonctions
- La plus grande bibliothèque d'appareils ISP
SuperPro IS01 supporte actuellement plus de 10 000 appareils, ce qui représente la plus grande bibliothèque d'appareils dans le secteur de la programmation série. SuperPro IS01 prend en charge tous les protocoles ISP les plus courants comme I2C, SPI, UART, BDM, MW, JTAG, CAN et RS232.
- Des longueurs de câble plus importantes
Le SuperProIS01 est un programmateur série qui peut programmer une carte jusqu'à 1 m de distance avec un câble ISP. En plus de la capacité du pilote de câble pour les applications à longue distance, le pilote interne avancé du système permet d'adapter la vitesse de fonctionnement à des fins de temporisation d'exécution. Lignes VDD (0-5,5 V / 0,5 A) et Vpp (0-15 V / 0,2 A) pour alimenter la carte cible et les appareils cibles.
- Mode de production de masse
SuperPro IS01 a un mode de travail appelé "", ce qui signifie que dès que le programmeur reconnaît que la carte cible est prête et reçoit un signal ISP, il démarre immédiatement le mode de fonctionnement défini par AUTO sans utiliser le clavier. Pour cela, TPIN et TPOUT sont disponibles dans le port ISP. TPOUT fournit un niveau élevé et TPIN est la ligne d'entrée pour la détection du niveau. Si ces points sont court-circuités sur la carte cible, TPIN détecte un niveau élevé immédiatement après l'application du signal ISP au point de test, et la séquence de commandes AUTO peut être lancée.
- Multi programmation
Jusqu'à la programmation de plusieurs circuits imprimés ou tous les programmateurs peuvent être utilisés en mode autonome.
Fonctions du logiciel
- Fichiers de projet
Le fichier de projet enregistre les préparations avant la programmation. Les utilisateurs peuvent également restaurer et enregistrer l'environnement de travail. Le fichier de projet contient le type d'appareil, les données de la mémoire tampon, les paramètres d'options de fonctionnement, les paramètres de bits de configuration et les commandes de lot. - Fichiers de projet
peuvent être protégés par un mot de passe afin d'augmenter la sécurité et la fiabilité lorsqu'ils sont utilisés par des opérateurs non formés. - Groupe de projet
Exploiter plusieurs fichiers de projet en mode batch Plusieurs puces peuvent être utilisées simultanément avec le . Le groupe de projet organise l'exécution par lots de plusieurs projets et est disponible sur tous les modèles ISP SuperPro. - Fonction Auto
La fonction Auto organise différentes fonctions en un groupe séquentiel (supprimer, chèque en blanc, programmer, vérifier et protéger). Les fonctions sont exécutées dans l'ordre séquentiel, comme une commande par lots. - Statistiques de production
Un fichier journal peut être utilisé pour enregistrer les informations de fonctionnement avant que le programme ne se termine. Les fichiers journaux peuvent également être utilisés pour faciliter le suivi de la qualité. - Mode usine
Ce mode est conçu pour la production de masse en usine. Pour éviter que des erreurs de fonctionnement ne détruisent des puces et que des données erronées ne soient écrites sur la puce, SuperPro fonctionne en mode de fonctionnement automatique. L'administrateur peut définir un mot de passe pour empêcher l'accès non autorisé au système.
SuperPro IS01 supporte les fichiers JAM, SVF et Staple de ACTEL, Xilinx et ALTERA. SuperPro IS01 supporte aussi les fichiers Direct C de ACTEL. Les fichiers STP ou JAM peuvent être générés avec des outils de conception comme ISE et Quartus II.- LabVIEW
est une tâche facile. Auparavant, les utilisateurs devaient acheter des fonctions DLL et créer une série de VI personnalisés pour l'intégration, ce qui prenait des jours et entraînait un temps de développement coûteux. Le pack de pilotes LabVIEW peut être utilisé dans le programme de test sans nécessiter beaucoup de programmation et d'adaptation. Le pilote LabVIEW standard est conçu pour . - Reconnaissance automatique des types de fichiers
Nous soutenons presque tous les formats de fichiers connus, y compris les formats de fichiers avec des fonctions de reconnaissance automatique : Binaire, Intel (linéaire et segmenté) Hex, Motorola S, Tektronix (linéaire et segmenté), JEDEC, POF, etc. - Augmentation automatique des numéros de série
La génération automatique de numéros de série électroniques est disponible sur le Superpro IS01. Cette fonction est implémentée par Option. Auto Increment permet aux utilisateurs d'ajouter un numéro de série unique à l'appareil. Après chaque programmation réussie, le logiciel modifie automatiquement la valeur par le mode d'incrémentation indiqué. - Paramètres de mot de passe
pour la protection de la propriété intellectuelle sont disponibles à la fois en mode PC et en mode autonome.
CI pris en charge
Spécifications techniques
Spécification de l'appareil | SuperPro IS01 |
---|---|
Protocoles soutenus | I2C, SPI, UART, BDM, MW, JTAG, KANN, RS232 |
Protection contre les ESD | Oui (niveau d'E/S 1,5 V - 4 V) |
Mémoire | Carte SD (max. 4 Go) |
Automatisation | L'interface ATE permet une commande et un contrôle externes |
Température de fonctionnement | 10°C à 50°C |
Puissance cible | VDD (0-5,5V / 0,5A) Vpp (0-15V / 0,2A) |
Interfaces | Connexion USB 2.0 Connexion ATE |
Comparaison des modèles | SuperPro 7500 | SuperPro 6100N | SuperPro 610p | SuperPro 7504 | SuperPro 6104N | SuperPro IS01 | SuperPro IS416 |
---|---|---|---|---|---|---|---|
Nombre d'appareils pris en charge | 122.900+ | 103.300+ | 33.900+ | 95.900+ | 103.300+ | 10.300+ | 4.200+ |
Nombre de pin drivers | 144 | 144 | 48 | 144 x 4 | 144 x 4 | 12 | 12 |
Soutien NAND | Haute | Moyen | Faible | Haute | Moyen | - | OUI |
support eMMC | Haute | Faible | Faible | Haute | Faible | - | - |
Soutien MCU | Haute | Haute | Haute | Haute | Haute | Haute | Élevé |
Prises par module | 4 au maximum | 1 | 1 | Maximum 4 | Maximum 4 | 1 | 16 |
Nombre de modules | 1 | 1 | 1 | 4 | 4 | 1 | 1 |
Vitesse de programmation | Haute | Haute | Haute | Haute | Haute | Haute | Haute |
Syn/Asyn | Syn | ASyn | ASyn | ASyn | ASyn | ASyn | ASyn |
Extension du FAI | Non | Limité | Limité | - | Non | Oui | Oui |
Interface de communication | USB/LAN | USB | USB | USB | USB | USB & ATE | USB & LAN & ATE |
Supports de stockage | Carte SD | Carte CF | - | - | - | SD | SD |
Série d'adaptateurs de socket | GX | DX | SA | GX | DX | - | - |
Mises à jour de l'appareil demandées par l'utilisateur | Oui | Oui | Non | Oui | Oui | Oui | Oui |
