Description

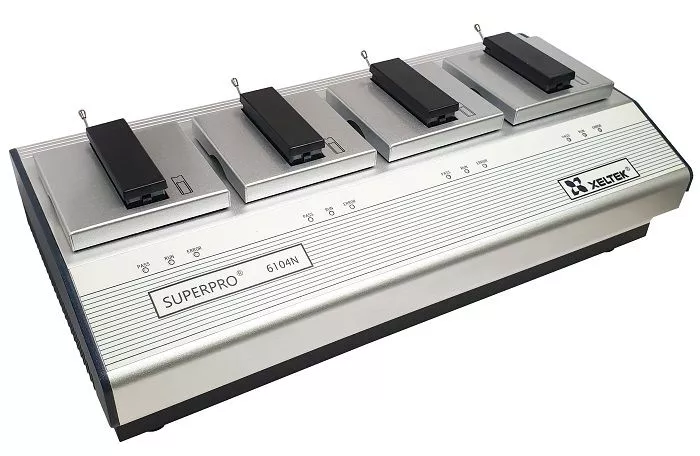

SuperPro 6104GNP est un programmateur universel de puces à 4 vitesses, économique, fiable et rapide. Il est conçu pour la communication via USB 2.0 pour les besoins de développement. Avec des pilotes à 144 broches pour soutenir les puces à grand nombre de broches, il dispose du plus grand nombre d'appareils soutenus dans le secteur de la programmation.
Clients d'application et clients cibles : Maisons de programmation, réparations électroniques, bateaux de réparation automobile, entreprises de médecine légale et de récupération de données, appareils médicaux, besoin de soutien pour des appareils plus grands.
Fonctions
- 4 modules de programmation indépendants qui fonctionnent simultanément pour une programmation à grande vitesse
- Supporte les appareils NAND / eMMC jusqu'à 256 Go Pilotes de broches universels intégrés 144
- Fourni avec une assistance gratuite pour les demandes de mise à jour des appareils pendant la période de garantie
- Puissant processeur de programmation ARM9
Fonctions avancées
- Équipé de 4 pilotes universels à 144 broches, compatibles avec différents types de boîtiers
- Capacité de programmation in-système ()
- Supporte les appareils avec Vcc de 1,2 V - 5 V.
- Supporte des fichiers jusqu'à 256 Go.
- protection contre les surintensités et les surtensions pour la sécurité de la puce et du matériel de programmation
- Compatible avec Windows / Vista / 7 / 8 / 10 (32/64 bits)
- Pour une grande fiabilité, seuls les algorithmes de programmation approuvés par le fabricant de CI sont utilisés.
- La vérification Vcc (à +5% ~ -5% et +10% ~ -10%) améliore la fiabilité de la programmation.
Autres fonctions
- Haute vitesse de programmation
SuperPro 6104NGP a été développé en vue d'une haute vitesse de programmation. Nos algorithmes approuvés par le fabricant de semi-conducteurs, la précision et les signaux propres garantissent un rendement de programmation élevé. Un design spécial a été développé pour éliminer les suroscillations et les rebonds au sol. Les algorithmes sont exécutés avec une architecture de machine d'état construite avec un FPGA pour atteindre une vitesse de programmation ultra-élevée. - Le plus grand support d'appareils
Nous sommes situés dans la Silicon Valley et entretenons de bonnes relations avec de nombreuses grandes entreprises de circuits intégrés, ce qui est important pour nous afin de soutenir en permanence de nouveaux appareils. SuperPro 6104NGP supporte actuellement plus de 99 800 appareils, ce qui représente la plus grande bibliothèque d'appareils dans le secteur de la programmation. peuvent être ajoutés en une semaine - le délai de livraison moyen des autres fabricants est de plus de deux mois. - Fichiers de projet
Le fichier de projet enregistre les préparations avant la programmation. Les utilisateurs peuvent également restaurer et enregistrer l'environnement de travail. Le fichier de projet contient le type d'appareil, les données de la mémoire tampon, les paramètres des options de fonctionnement, les paramètres des bits de configuration et les commandes de lot. Les fichiers de projet peuvent être protégés par un mot de passe afin d'augmenter la sécurité et la fiabilité lorsqu'ils sont utilisés par des opérateurs non formés. - Fonction Auto
La fonction Auto organise différentes fonctions en un groupe séquentiel (supprimer, chèque en blanc, programmer, vérifier et protéger). Les fonctions sont exécutées dans un ordre séquentiel, comme une commande par lots. - Mode de production
Dès qu'une puce est correctement insérée, le programmateur lance automatiquement des commandes par lots pour effacer, vérifier à blanc, programmer et vérifier. La reconnaissance automatique des puces permet de gagner du temps et d'augmenter l'efficacité. - Statistiques de production
Un fichier journal peut être utilisé pour enregistrer les informations de fonctionnement avant que le programme ne se termine. Les fichiers journaux peuvent également être utilisés pour faciliter le suivi de la qualité. - Mode usine
Ce mode est conçu pour la production de masse en usine. Pour éviter que des erreurs de fonctionnement ne détruisent des boucles et que des données erronées ne soient écrites sur la puce, SuperPro fonctionne en mode de fonctionnement automatique. L'administrateur peut définir un mot de passe pour empêcher l'accès non autorisé au système. - Reconnaissance automatique des types de fichiers
Nous soutenons presque tous les formats de fichiers connus, y compris les formats de fichiers avec des fonctions de reconnaissance automatique : Binaire, Intel (linéaire & segmenté) Hex, Motorola S, Tektronix (linéaire & segmenté), JEDEC, POF, etc. - Augmentation automatique
La génération automatique de numéros de série électroniques est disponible pour Superpro 6104NGP. Cette fonction est implémentée par Option. Auto Increment permet aux utilisateurs d'ajouter un numéro de série unique à l'appareil. Après chaque programmation réussie, le logiciel modifie automatiquement la valeur par l'incrément indiqué mod
Fonctions du logiciel
Automatisation des numéros de série
Certaines applications exigent que pour chaque puce, différents contenus, comme le numéro de séquence du produit ou l'adresse MAC, soient écrits dans une zone spécifique. Avec le SuperPro 6104NGP, cela peut être réalisé de manière automatisée.
Logiciel SuperPro Programmer
Le logiciel Super Pro PC permet une programmation intuitive, en sélectionnant simplement le CI et les fichiers de programmation. La grande base de données des algorithmes de programmation est déjà intégrée dans le logiciel.
Testeur de logique TTL/CMOS IC
Les programmateurs de la série SuperPro 6100 peuvent faire office de testeur pour les CI logiques TTL/CMOS ! En plus du TTL/CMOS traditionnel (série 74/4000), l'utilisateur peut générer des vecteurs de test personnalisés pour tester correctement la fonction logique de l'appareil.
Application ISP DLL
La DLL fournit toutes les fonctions nécessaires dont tu as besoin pour appeler le matériel de programmation afin d'effectuer des opérations de programmation à distance, par le biais d'un programme défini par l'utilisateur.
CI pris en charge
Spécifications techniques
Spécification de l'appareil | SuperPro 6104NGP |
---|---|
Périphériques pris en charge | EPROM, EPROM externalisée, EEPROM parallèle et série, PROM de configuration FPGA, mémoire FLASH (NOR), BPROM, NVRAM, SPLD, CPLD, EPLD, hub firmware, microcontrôleur, MCU |
Types de paquets supportés | DIP, SDIP, PLCC, JLCC, PGA, LGA, SOIC, SOJ, SOT, QFP, TQFP, PQFP, VQFP, MQFP, LQFP, TSOP, SOP, TSOPII, PSOP, SSOP, TSSOP, SON, EBGA, FBGA , FTBGA, VFBGA, &mgr;BGA, CSP, SCSP, QFN, HVQFN etc. |
Interface PC | USB 2.0 |
Bloc d'alimentation | Alimentation : entrée AC 100 V - 240 V ; sortie : 12 V/1,5 A |
Dimensions | Unité principale : 438 (L) x 216 (l) x 94 (H) mm |
Poids | Unité principale : poids 4,3 kg (9,4 lbs) |
Comparaison des modèles | SuperPro 7500 | SuperPro 6100N | SuperPro 610p | SuperPro 7504 | SuperPro 6104N | SuperPro IS01 | SuperPro IS416 |
---|---|---|---|---|---|---|---|
Nombre d'appareils pris en charge | 122.900+ | 103.300+ | 33.900+ | 95.900+ | 103.300+ | 10.300+ | 4.200+ |
Nombre de pin drivers | 144 | 144 | 48 | 144 x 4 | 144 x 4 | 12 | 12 |
Soutien NAND | Haute | Moyen | Faible | Haute | Moyen | - | OUI |
support eMMC | Haute | Faible | Faible | Haute | Faible | - | - |
Soutien MCU | Haute | Haute | Haute | Haute | Haute | Haute | Élevé |
Prises par module | 4 au maximum | 1 | 1 | Maximum 4 | Maximum 4 | 1 | 16 |
Nombre de modules | 1 | 1 | 1 | 4 | 4 | 1 | 1 |
Vitesse de programmation | Haute | Haute | Haute | Haute | Haute | Haute | Haute |
Syn/Asyn | Syn | ASyn | ASyn | ASyn | ASyn | ASyn | ASyn |
Extension du FAI | Non | Limité | Limité | - | Non | Oui | Oui |
Interface de communication | USB/LAN | USB | USB | USB | USB | USB & ATE | USB & LAN & ATE |
Supports de stockage | Carte SD | Carte CF | - | - | - | SD | SD |
Série d'adaptateurs de socket | GX | DX | SA | GX | DX | - | - |
Mises à jour de l'appareil demandées par l'utilisateur | Oui | Oui | Non | Oui | Oui | Oui | Oui |
