Description

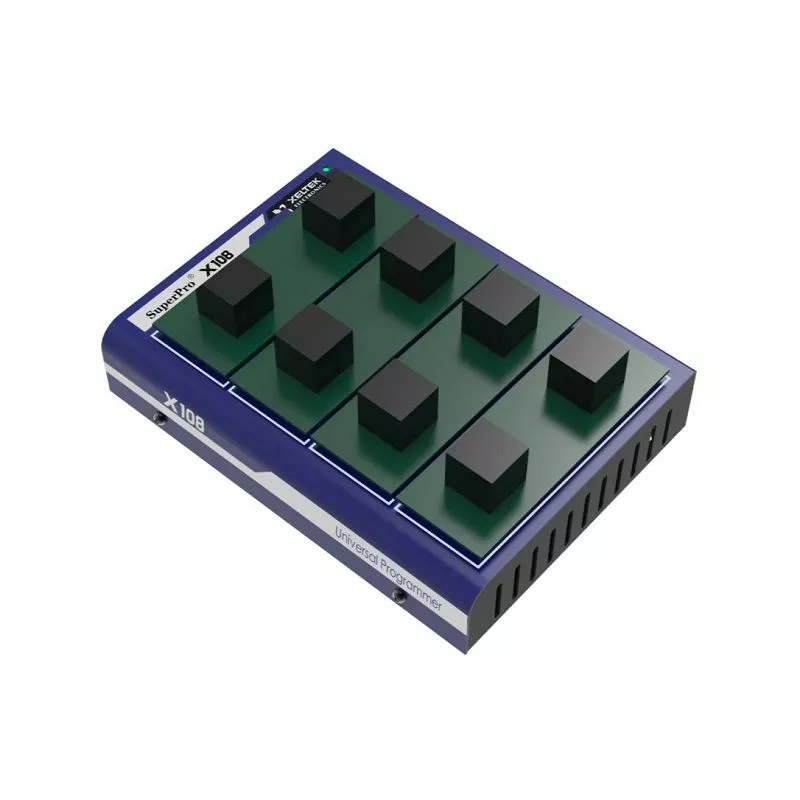

Le SuperPro X108 est un programmateur de production avec 8 emplacements de socket. Le X108 est l'outil recommandé pour la programmation des eMMC, NAND et microcontrôleurs en quantité moyenne. Les algorithmes de programmation testés par les fabricants de circuits intégrés permettent d'atteindre une vitesse de programmation élevée, de sorte que, par exemple, une puce eMMC de 1 Go de mémoire peut être programmée et testée en 38 secondes.
Fonctions
- Programme et vérifie les IC eMMC en 30 secondes
- Programme et vérifie les Ics NAND FLASH en 35 secondes
- Programme 8 appareils eMMC ou NAND flash en même temps.
- Algorithmes de programmation approuvés par de nombreux fabricants de circuits intégrés
Fonctions avancées
- En mode production, l'appareil commence automatiquement le processus de programmation dès que la puce est insérée dans le socle.
- Avec la fonction de projet Définis les configurations une fois pour toutes et enregistre tes exigences de projet pour une utilisation ultérieure. Le fichier de projet comprend le fichier de programmation, les configurations et les opérations de programmation.
- Définis un fichier de projet protégé par un mot de passe et contrôle le volume de production
- Combine les opérations de programmation comme programmer, vérifier, sauvegarder en une seule commande de lot dans n'importe quel ordre.
- Le tampon dynamique te permet de programmer chaque puce avec un fichier différent. Par exemple, programmation avec le numéro de série, l'adresse MAC, etc.
- Connecte 12 SPX108 pour répondre aux besoins de production. Gère toutes les unités sous une seule GUI en tant que programmeur de production simultané.
- Compatible avec JAM/STAPL Player et Direct C.
- Fichier de protocole et tableau de statistiques pour le contrôle de la qualité
- Compatible MES et Industrial 4 Interface de communication à distance et base de données d'exécution disponibles.
Vitesse de programmation
Appareil | Capacité | SP7500 Temps P+V(S) | SP/X1 Temps P+V (S) | Type de CI |
---|---|---|---|---|
KLM8G1GEND | 1 GO | 50 | 38 | eMMC |
K9F1G08U0C | 1 GO | 50 | 30 | NAND-FLASH |
MX25L12835E | 128 MO | 45 | 38 | SPI-FLASH |
CI pris en charge
Spécifications techniques
Spécification de l'appareil | SuperPro X108 |
---|---|
Périphériques supportés | eMMC, EPROM, EPROM externalisée, EEPROM parallèle et série, PROM de configuration FPGA, mémoire FLASH (NAND), BPROM, NVRAM, SPLD, CPLD, EPLD, hub firmware, microcontrôleur, MCU |
Types de paquets supportés | DIP, SDIP, PLCC, JLCC, PGA, LGA, SOIC, SOJ, SOT, QFP, TQFP, PQFP, VQFP, MQFP, LQFP, TSOP, SOP, TSOPII, PSOP, SSOP, TSSOP, SON, EBGA, FBGA , FTBGA, VFBGA, &mgr;BGA, CSP, SCSP, QFN, HVQFN etc. |
Interface | USB 3.0, fiche banane (mise à la terre) |
Bloc d'alimentation | Alimentation : entrée AC 100 V - 240 V ; sortie : 12 V/2 A |
Dimensions | Appareil : 180 * 132 * 48 mm Paquet : 301 (L) x 252 (l) x 145 (H) mm |
Poids | Unité principale : poids 0,6 kg Paquet : poids 1,2 kg |
Comparaison des modèles | SuperPro 7500 | SuperPro 6100N | SuperPro 610p | SuperPro 7504 | SuperPro 6104N | SuperPro IS01 | SuperPro IS416 |
---|---|---|---|---|---|---|---|
Nombre d'appareils pris en charge | 122.900+ | 103.300+ | 33.900+ | 95.900+ | 103.300+ | 10.300+ | 4.200+ |
Nombre de pin drivers | 144 | 144 | 48 | 144 x 4 | 144 x 4 | 12 | 12 |
Soutien NAND | Haute | Moyen | Faible | Haute | Moyen | - | OUI |
support eMMC | Haute | Faible | Faible | Haute | Faible | - | - |
Soutien MCU | Haute | Haute | Haute | Haute | Haute | Haute | Élevé |
Prises par module | 4 au maximum | 1 | 1 | Maximum 4 | Maximum 4 | 1 | 16 |
Nombre de modules | 1 | 1 | 1 | 4 | 4 | 1 | 1 |
Vitesse de programmation | Haute | Haute | Haute | Haute | Haute | Haute | Haute |
Syn/Asyn | Syn | ASyn | ASyn | ASyn | ASyn | ASyn | ASyn |
Extension du FAI | Non | Limité | Limité | - | Non | Oui | Oui |
Interface de communication | USB/LAN | USB | USB | USB | USB | USB & ATE | USB & LAN & ATE |
Supports de stockage | Carte SD | Carte CF | - | - | - | SD | SD |
Série d'adaptateurs de socket | GX | DX | SA | GX | DX | - | - |
Mises à jour de l'appareil demandées par l'utilisateur | Oui | Oui | Non | Oui | Oui | Oui | Oui |
