Description

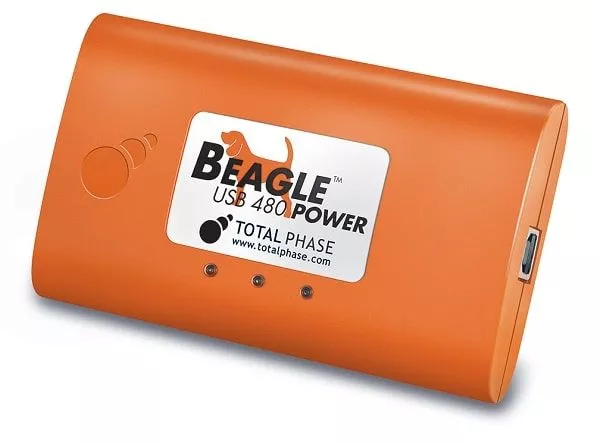

Beagle USB 480 Power Protocol Analyzer - a les mêmes caractéristiques que l'édition standard mais dispose des fonctions de déclenchement USB2.0 améliorées. L'édition Ultimate permet de mesurer le courant et la tension VBUS dans le logiciel de pointe Data Center. Les fonctions de déclenchement USB 2.0 améliorées, le tampon matériel extra large et la corrélation en un clic des mesures de tension et de courant au niveau du protocole garantissent que les ingénieurs profitent de l'analyse et de l'affichage des données en temps réel. Le débogage des fonctions est considérablement facilité, tout en optimisant le profil de performance des applications.
Moniteur de courant/tension
- Affichage graphique des valeurs de courant et de tension VBUS en temps réel
- Corrélation interactive et bidirectionnelle des valeurs de courant/tension avec les données USB
Tampon matériel haute performance
- capacité de 256 Mo
- Grande mémoire tampon circulaire
Décodage en temps réel au niveau de la classe USB
- HID, audio, vidéo, image fixe, imprimante
- Stockage de masse, hub
- Réseau, mobile, CDC
Déclencheurs USB 2.0 avancés
- Crée des conditions de déclenchement basées sur l'état et flexibles, basées sur des modèles de données, des types de paquets, des types d'erreurs, des événements et d'autres critères
- Filtrage matériel des paquets
- Jusqu'à huit états indépendants et six correspondances par état pour les enregistrements USB 2.0
- Entrées et sorties numériques pour la synchronisation avec des oscilloscopes ou des analyseurs logiques
Surveillance non-intrusive en temps réel
- Analyse et affichage des données en temps réel
- Détection automatique de la vitesse du bus
- USB 2.0 basse/pleine/haute vitesse
- Capture des pistes jusqu'à >25 Go
Logiciels disponibles
Centre de données
Pilote Labview
Le pilote Beagle LabVIEW est un pilote d'instrument LabVIEW gratuit et open source qui permet d'accéder aux analyseurs de protocole Beagle dans l'environnement de développement LabVIEW. Le package du pilote est orienté vers Windows et se base sur la bibliothèque logicielle Beagle.
API's
Spécifications techniques
Spécification de l'appareil | Beagle 480 Analyseur de puissance USB - Ultimate |
---|---|
Surveillance USB 2.0 | Haute vitesse, 480 Mbps Full Speed, 12 Mbps Basse vitesse, 1,5 Mbps |
Périphérique cible Port | Prise USB 2.0 type A femelle |
Port hôte cible | Prise USB 2.0 type B femelle |
Port d'analyse (connexion au PC) | Prise USB 2.0 type B L'analyseur est alimenté par le bus |
Port E/S numérique | Connecteur Mini DIN 9 4 entrées, 4 sorties, 1 masse Les entrées numériques sont conçues pour 3,3 V et 30 MHz maximum. Les sorties numériques sont conçues pour 3,3 V et 10 mA |
Mesure du courant/de la tension | Courant de pointe : 3 A (transitoire) Tension de pointe : 20 V (transitoire) |
Dimensions | L x P x L : 70 mm x 26 mm x 114 mm (2,76 pouces x 1,02 pouces x 4,49 pouces) |
Poids | 97,5 g |
Température de fonctionnement | 10 à 35 °C (50 à 95 °F) |
Comparaison des modèles- | Beagle USB 12 | Beagle USB 480 | Beagle USB 480 Power - Standard | Beagle USB 480 Power - Ultimate | Beagle USB 5000 v2 - Standard | Beagle USB 5000 v2 - Ultimate | Alimentation USB |
---|---|---|---|---|---|---|---|
Numéro de référence | TP320221 | TP320510 | TP323510 | TP323610 | TP322510 | TP322610 | TP350110 |
Taux d'enregistrement USB | <12 Mbps | <480 Mbps | <480 Mbps | <480 Mbps | <5000 Mbps | <5000 Mbps | <1 Mbps |
Simulation et surveillance USB 3.0 et 2.0 | Non | Non | Non | Non | Disponible | ✔ | Non |
USB 2.0 liaison descendante | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
USB 3.0 liaison descendante | Non | Non | Non | Non | Disponible | ✔ | Non |
Données en temps réel Affichage & analyse | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | Non |
Temps réel Suivi LTSSM | Non | Non | Non | Non | ✔ | ✔ | Non |
Statistiques en temps réel | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | Non |
Mémoire - Standard dans l'appareil | PC hôte | 64 Mo + PC hôte | 256 Mo + PC hôte | 256 Mo + Host PC | 2 Go + Host PC | 4 Go + Host PC | PC hôte |
Mémoire - En plus 2 GB (Total 4GB) | Non | Non | Non | Non | Disponible | ✔ | Non |
Disponibilité de déclencheurs externes | Non | Input - Moniter | Input - Moniter | ✔ | ✔ | ✔ | Non |
Déclencheurs avancés | Non | Non | Non | ✔ | USB 2.0 (Included) | ✔ | Non |
Sync | Non | Basic | Basic | Basic | Basic | Disponible | Non |
USB 3.0 Advance machine d'état | Non | Non | Non | Non | Disponible | ✔ | Non |
Moniteur de courant et de tension | Non | Non | ✔ | ✔ | Non | Non | ✔ |
Support inter-plateforme for Windows, Linux, Mac OS X | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ (Linux) |
Interface utilisateur graphique du logiciel | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
API sans frais | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | Non |
