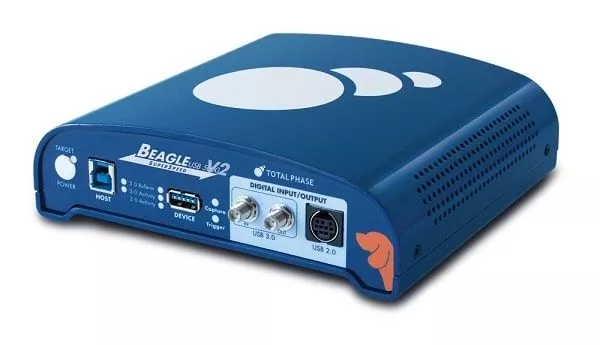

Total Phase Beagle 5000 V2 USB 3.0 Analyseur de protocole ultime

L'analyseur de protocole Ultimate USB 3.0 Beagle 5000 V2 offre une analyse et un enregistrement en temps réel de l'USB 3.0 et 2.0

5 999,00 €*

Contenu : 1

tVA incluse (inactif)

Prix HT, frais de livraison en sus

En stock, délai de livraison : 1 à 3 jours

Plus d'informations

Modèle

Logiciel de centre de données

0,00 €*

Logiciel de centre de données

0,00 €*

API du logiciel Beagle

0,00 €*

API du logiciel Beagle

0,00 €*

Pilote Beagle LabVIEW

0,00 €*

Pilote Beagle LabVIEW

0,00 €*

Pilote USB

0,00 €*

Pilote USB

0,00 €*

Réf. produit : TP322610

Fabricant : Total Phase

Beagle 5000 V2 USB 3.0 Analyseur de protocole ultime

Offre

Description

Le Beagle 5000 V2 USB 3.0 Ultimate - Analyseur de protocole est le dernier modèle phare de Total Phase. Basé sur le succès de l'analyseur de protocole primé Beagle USB 5000 Superspeed, le modèle ultime est un moniteur de bus USB à la pointe de la technologie qui offre un enregistrement et une analyse en temps réel des données USB 3.0 et USB 2.0.

Caractéristiques principales

Surveillance simultanée de l'USB 3.0 et de l'USB 2.0 sans intervention
tampon embarqué de 4 Go avec streaming de données en direct vers l'ordinateur d'analyse
Décodage en temps réel au niveau de la classe USB avec le logiciel Data Center
Timing précis jusqu'à une résolution de 2 ns
Système de déclenchement et de filtrage Match/Action
Suppression de paquets USB 2.0 et 3.0 basée sur le matériel
La liaison descendante USB 3.0 permet des enregistrements plus longs
Activer la synchronisation avancée pour surveiller les applications qui nécessitent plusieurs analyseurs
Prise en charge automatique du cryptage des données, de la synchronisation du spectre d'étalement, de l'inversion de polarité et de la détection du récepteur
Plusieurs entrées et sorties numériques pour la synchronisation avec des appareils externes
Entièrement compatible avec Windows, Linux et Mac OS X avec prise en charge des systèmes 32 et 64 bits

Exigence matérielle

Processeur Intel ou AMD fonctionnant à 2 gigahertz (GHz) ou plus rapide
1 gigaoctet (Go) de RAM physique (32 bits) ou 2 Go de RAM (64 bits)
2 Go ou plus d'espace libre sur le disque dur
Interface USB pleine vitesse
Résolution d'écran de 1024x768 ou mieux
Une connexion Internet est utile.

Performance interactive en temps réel

Surveille l'USB 3.0 et l'USB 2.0 sans intervention et analyse les données de manière interactive dès qu'elles sont saisies sur le bus. Évite les goulots d'étranglement en matière d'ingénierie qui se produisent en attendant le téléchargement et l'analyse des données saisies. Les développeurs peuvent déconnecter et reconnecter un appareil à plusieurs reprises ou le tester de manière itérative et voir immédiatement le trafic USB qui en résulte, ce qui permet de gagner du temps et de réduire la frustration. Il n'est pas nécessaire de réinitialiser l'analyseur, de relancer une acquisition et d'attendre que toutes les données soient téléchargées et analysées à chaque fois.

Analyse rapide des données

Filtre et recherche rapidement les données intéressantes pendant que la collecte est encore en cours. Utilise la fonction de statistiques en temps réel du logiciel Data Center pour afficher les paquets et les erreurs sur le bus.

Tailles de capture illimitées

Tous les modèles Beagle USB 5000 disposent d'Infinite Capture, notre solution qui permet aux utilisateurs de capturer plus de données que celles stockées dans leur tampon intégré. Les données sont transmises en continu depuis la mémoire tampon standard de 4 Go vers le PC d'analyse, ce qui fait que la taille totale de la capture peut dépasser de loin la mémoire tampon matérielle. Comme la majorité du trafic USB se produit en rafales, l'analyseur de modèles Ultimate peut rapidement rattraper le trafic d'analyse USB via sa liaison descendante USB 3.0 standard et libérer de la mémoire tampon pour plus de données.

Décodage en temps réel au niveau des classes USB avec le logiciel Data Center

Les données USB sont plus faciles à comprendre grâce au décodage en temps réel des données au niveau des classes. Le décodage au niveau des classes est automatique - tu n'as pas besoin d'attendre que la capture soit téléchargée et que le décodage soit appliqué. Le logiciel Data Center supporte plusieurs classes USB. Pour les classes USB qui ne figurent pas dans cette liste, les développeurs peuvent enregistrer des configurations USB afin d'appliquer le décodage après la capture.

Déclenchement de correspondances/actions et filtrage

Le déclenchement et le filtrage de correspondances/actions permettent aux développeurs de déclencher la capture, de filtrer les données ou de définir des déclencheurs externes en faisant correspondre les modèles de données, les types de paquets, les types d'erreurs et plus encore. Crée des déclencheurs d'événements flexibles basés sur l'état avec jusqu'à 8 états indépendants et 6 correspondances par état pour les acquisitions USB 2.0. Des déclencheurs multi-états avancés et des filtres pour les détections USB 3.0 sont disponibles avec l'option de correspondance avancée USB 3.0 basée sur l'état.

Synchronisation multi-analyseur

Les applications peuvent nécessiter plusieurs analyseurs pour surveiller les transferts de données dans tout le système. Avec la fonction de synchronisation avancée, les ingénieurs peuvent créer des scénarios multi-analyseurs pour mesurer la latence dans tout le système avec une précision inégalée.

SuperSpeed-Downlink

Permets des enregistrements plus longs grâce à la liaison descendante USB 3.0. En travaillant avec l'affichage en temps réel de Total Phase, les données USB 3.0 sont capturées et affichées beaucoup plus rapidement. Il n'y a pas de temps d'attente pour le téléchargement des données ; les données s'affichent immédiatement à l'écran.

E/S numériques pour la synchronisation

Déclenche une sortie vers un oscilloscope ou un analyseur logique et obtiens une compréhension encore meilleure de ton système. L'analyseur de protocole Beagle USB 5000 v2 SuperSpeed Ultimate offre une entrée et une sortie USB 3.0 dédiées pour la synchronisation avec des appareils externes. L'analyseur Beagle USB 5000 v2 Ultimate offre également quatre entrées numériques et quatre sorties numériques pour USB 2.0.

Collaboration facile

Partage facilement les données avec tes collègues du monde entier grâce au logiciel Data Center téléchargeable gratuitement. Envoie les enregistrements sauvegardés à tes collègues et ils pourront visualiser les données exactement comme tu les vois.

Logiciels disponibles

Centre de données

Le logiciel Data Center™ est un logiciel de surveillance de bus gratuit qui collecte et affiche les données de bus USB, USB Type-C Power Delivery, I2C, SPI, eSPI et CAN via les protocoles matériels. Le Data Center est le seul logiciel d'analyse de protocole avec des performances en temps réel et un support multi-plateforme pour Windows, Linux et Mac OS X.

Pilote Labview

Le pilote Beagle LabVIEW est un pilote d'instrument LabVIEW gratuit et open-source qui permet d'accéder aux analyseurs de protocole Beagle au sein de l'environnement de développement LabVIEW. Le package du pilote est orienté vers Windows et se base sur la bibliothèque logicielle Beagle.

API's

L'analyseur de protocole Beagle USB 480 dispose d'une API complète pour les liaisons de langage Rosetta - API logicielle 32 bits et 64 bits C, C#, Python 2/3, .NET, VB.NET et VB6. Les pilotes Labview fournissent toutes les fonctions normalement disponibles pour un développeur de langage C. Sont supportés Windows 10, 11, Max OS X 10 - 11, Ubunto, Fedora, SuSE et Red Hat.

Différence entre Beagle 5000 USB 3.0 Standard et Beagle 5000 USB 3.0 Ultimate

Le Beagle 5.000 Ultimate est le niveau de développement final. Le Beagle 5.000 Standard peut être mis à niveau à tout moment à une date ultérieure avec les options suivantes :

Mise à niveau vers une mémoire de 4 Go - Cela permet de stocker temporairement une plus grande quantité de données, ce qui permet une évaluation plus rapide des données.
Enregistrement simultané de données USB2.0 et USB3.0 Option
Option SuperSpeed Downlink - Permet des enregistrements plus longs et plus rapides. Cette option fonctionne avec la fonction d'affichage en temps réel du logiciel Data Center.
USB 3.0 Advanced State-Based Matching Option - Plus de confort lors du débogage grâce aux déclencheurs Match/ Action
Option de synchronisation Multi Analyzer - D'autres appareils peuvent être synchronisés avec l'analyseur de protocole.

Vidéo produit

Cypress FX3 MCU et Beagle 5000 V2 USB

Dépannage avec le Beagle 5000 V2 USB

Régler les déclencheurs avancés avec le Beagle 5000 V2 USB

Spécifications techniques

Spécification de l'appareil	Beagle 5000 V2 USB 3.0 Ultimate - Analyseur de protocole
Spécifications prises en charge	USB 3.0, USB 2.0, USB 1.1, USB 1.0
Vitesses de liaison supportées	5Gb/s, 480Mb/s, 12Mb/s, 1.5Mb/s
Mémoire	2 Go, extensible jusqu'à 4 Go
Décodage des classes en temps réel	Audio (1.0, 2.0), CDC, DFU, HID, hub, stockage de masse, UAS, vidéo et plus encore
Précision de l'horodatage	résolution de timing de 2 ns pour USB 3.0 et 16.7 ns pour USB 2.0
Caractéristiques de l'USB 3.0	Support automatique du brouillage des données, détection de la polarité, détection de l'horloge du spectre d'étalement et du récepteur
Détection d'erreurs de bas niveau	PID invalide, mauvais CRC, dépassement de temps, erreur de séquence de trame , erreur de transition d'état et bien plus encore.
États du bus	Détection de l'entraînement du lien USB 3.0, des états de fonctionnement du lien USB 3.0 (LTSSM) et de tous les états de bus USB 2.0/1.1/1.0
Déclenchement/filtre	Système d'équilibrage de base et complexe pour le déclenchement et le filtrage
Synchronizatios externes	Pour USB 3.0 : 1 entrée externe (SMA) 1 sortie externe (SMA) Pour USB 2.0 : 4 entrées externes (mini-DIN9)
Exigence minimale pour le PC d'analyse	1 Go de capacité de stockage sur disque dur Port USB haute vitesse

Comparaison des modèles-	Beagle USB 12	Beagle USB 480	Beagle USB 480 Power - Standard	Beagle USB 480 Power - Ultimate	Beagle USB 5000 v2 - Standard	Beagle USB 5000 v2 - Ultimate	Alimentation USB
Numéro de référence	TP320221	TP320510	TP323510	TP323610	TP322510	TP322610	TP350110
Taux d'enregistrement USB	<12 Mbps	<480 Mbps	<480 Mbps	<480 Mbps	<5000 Mbps	<5000 Mbps	<1 Mbps
Simulation et surveillance USB 3.0 et 2.0	Non	Non	Non	Non	Disponible	✔	Non
USB 2.0 liaison descendante	✔	✔	✔	✔	✔	✔	✔
USB 3.0 liaison descendante	Non	Non	Non	Non	Disponible	✔	Non
Données en temps réel Affichage & analyse	✔	✔	✔	✔	✔	✔	Non
Temps réel Suivi LTSSM	Non	Non	Non	Non	✔	✔	Non
Statistiques en temps réel	✔	✔	✔	✔	✔	✔	Non
Mémoire - Standard dans l'appareil	PC hôte	64 Mo + PC hôte	256 Mo + PC hôte	256 Mo + Host PC	2 Go + Host PC	4 Go + Host PC	PC hôte
Mémoire - En plus 2 GB (Total 4GB)	Non	Non	Non	Non	Disponible	✔	Non
Disponibilité de déclencheurs externes	Non	Input - Moniter Output - Trigger	Input - Moniter Output - Trigger	✔	✔	✔	Non
Déclencheurs avancés	Non	Non	Non	✔	USB 2.0 (Included) USB 3.0 (Disponible)	✔	Non
Sync	Non	Basic	Basic	Basic	Basic Advanced (en option)	Disponible	Non
USB 3.0 Advance machine d'état	Non	Non	Non	Non	Disponible	✔	Non
Moniteur de courant et de tension	Non	Non	✔	✔	Non	Non	✔
Support inter-plateforme for Windows, Linux, Mac OS X	✔	✔	✔	✔	✔	✔	✔ (Linux)
Interface utilisateur graphique du logiciel	✔	✔	✔	✔	✔	✔	✔
API sans frais	✔	✔	✔	✔	✔	✔	Non
