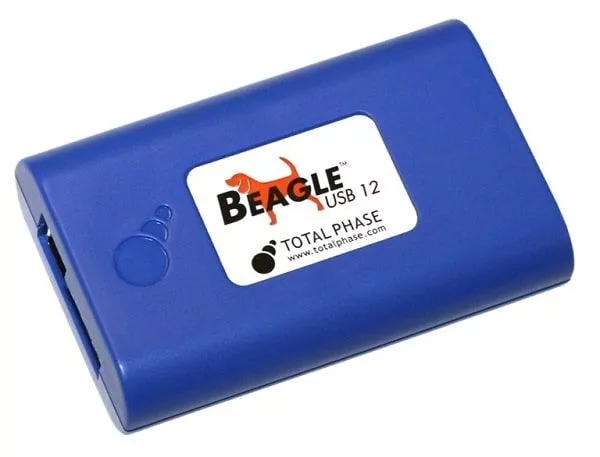

Le Beagle USB 12 est un analyseur de protocole full/low speed
495,00 €*
Contenu : 1
En stock, délai de livraison : 1 à 3 jours
Plus d'informations
Modèle
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Réf. produit : TP320221
Fabricant : Total Phase
Description
Le Beagle USB 12 est un analyseur de protocole USB à pleine/faible vitesse et sans distorsion. Les développeurs peuvent surveiller le trafic de données sur le bus. Ceci avec une résolution d'information de temporisation au niveau des bits de 21 ns.
Exigences matérielles
- Processeur Intel ou AMD de 2 GHz ou plus rapide
- 1 gigaoctet (Go) de RAM physique (32 bits) ou 2 Go de RAM (64 bits)
- 2 Go ou plus d'espace disponible sur le disque dur
- Port USB haute vitesse
- VGA adapté à une résolution d'écran de 1024 x 768 ou plus
- L'accès à Internet est utile
Systèmes d'exploitation supportés (32 bits et 64 bits)
- Windows : 7, 8, 8.1, 10
- Linux : Red Hat, SuSE, Ubuntu, Fedora, Arch, CentOS, Debian
- Mac OS X : 10.5-10.10
Surveillance USB non-intrusive
L'analyseur Beagle USB 12 est isolé galvaniquement, de sorte qu'il n'interfère pas avec le système testé et ne fausse pas les résultats. Connecte simplement le Beagle USB 12 en ligne pour surveiller passivement les appareils USB full-speed et low-speed. Il est également possible de surveiller des appareils à haute vitesse en connectant l'appareil via un hub full-speed.Décodage des descripteurs USB
La fonction de décodage au niveau de la classe du logiciel Data Center permet le décodage en temps réel des descripteurs USB pour les données collectées avec un analyseur de protocole Beagle USB 12. Le décodage complet au niveau des classes est disponible avec l'analyseur de protocole Beagle USB 480.Affichage en temps réel & saisie de données sans limites
Avec l'analyseur de protocole Beagle USB 12, tu peux voir les paquets USB en temps réel pendant qu'ils sont envoyés via le bus USB.Les données saisies sont transférées directement sur ton ordinateur via USB à haute vitesse. La quantité de données collectées n'est limitée que par la mémoire physique disponible sur l'appareil.
USB 2.0 à haute vitesse>
L'analyseur Beagle USB 12 est un appareil USB 2.0 à haute vitesse alimenté par le bus. Cela offre deux avantages essentiels. En tant qu'appareil à grande vitesse, toutes les données collectées par l'analyseur Beagle USB 12 sont transmises à l'ordinateur de test à 480 Mbps. En tant qu'appareil à faible consommation d'énergie, l'analyseur Beagle USB 12 ne nécessite pas d'adaptateur d'alimentation. Cela fait de l'analyseur Beagle USB 12 l'outil idéal pour les ingénieurs sur le terrain. Il suffit de le brancher sur un port USB 2.0 haute vitesse de ton ordinateur portable.
Rentable et à l'épreuve du temps
L'analyseur de protocole Beagle USB 12 est livré complet avec le logiciel.Le faible coût permet aux entreprises de fournir à chaque développeur son propre analyseur, ce qui permet d'identifier et de résoudre les problèmes rapidement et facilement. Moins de temps passé signifie plus de productivité, les projets sont réalisés à temps et dans le cadre du budget.
Le Beagle USB 12 est régulièrement mis à jour via USB.
Les nouvelles fonctions du logiciel sont toujours disponibles en temps voulu et peuvent être téléchargées gratuitement
Logiciels disponibles
Centre de données
Le logiciel Data Center™ est un logiciel de surveillance de bus gratuit qui collecte et affiche les données de bus USB, USB Type-C Power Delivery, I2C, SPI, eSPI et CAN via les protocoles matériels. Le Data Center est le seul logiciel d'analyse de protocole avec des performances en temps réel et un support multi-plateforme pour Windows, Linux et Mac OS X.
Pilote Labview
Le pilote Beagle LabVIEW est un pilote d'instrument LabVIEW gratuit et open source qui permet d'accéder aux analyseurs de protocole Beagle dans l'environnement de développement LabVIEW. Le package du pilote est orienté vers Windows et se base sur la bibliothèque logicielle Beagle.
API's
L'analyseur de protocole Beagle USB 12 dispose d'une API complète pour les liaisons de langage Rosetta - API logicielle 32 bits et 64 bits C, C#, Python 2/3, .NET, VB.NET et VB6. Les pilotes Labview fournissent toutes les fonctions normalement disponibles pour un développeur de langage C. Sont supportés Windows 10, 11, Max OS X 10 - 11, Ubunto, Fedora, SuSE et Red Hat.
Spécifications techniques
| Spécification de l'appareil |  Beagle USB 12 |
|---|---|
| Système d'exploitation | Linux et Windows |
| Puissance | Alimentation par USB, pas de source d'énergie externe nécessaire |
| Vitesse de surveillance USB | Non-intrusif Full/Low-Speed (1,5 Mbit/s/12 Mbit/s) |
| Collecte et affichage des données en temps réel | Oui |
| Timing au niveau des bits | Oui, résolution de 21 ns |
| Inclut des outils complets de surveillance des fonctions | Oui |
| API gratuite | Oui |
| Langues de l'API | C/C++ |
| Comparaison des modèles- | Beagle USB 12 |  Beagle USB 480 |  Beagle USB 480 Power - Standard |  Beagle USB 480 Power - Ultimate |  Beagle USB 5000 v2 - Standard |  Beagle USB 5000 v2 - Ultimate |  Alimentation USB |
|---|---|---|---|---|---|---|---|
| Numéro de référence | TP320221 | TP320510 | TP323510 | TP323610 | TP322510 | TP322610 | TP350110 |
| Taux d'enregistrement USB | <12 Mbps | <480 Mbps | <480 Mbps | <480 Mbps | <5000 Mbps | <5000 Mbps | <1 Mbps |
| Simulation et surveillance USB 3.0 et 2.0 | Non | Non | Non | Non | Disponible | ✔ | Non |
| USB 2.0 liaison descendante | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| USB 3.0 liaison descendante | Non | Non | Non | Non | Disponible | ✔ | Non |
| Données en temps réel Affichage & analyse | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | Non |
| Temps réel Suivi LTSSM | Non | Non | Non | Non | ✔ | ✔ | Non |
| Statistiques en temps réel | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | Non |
| Mémoire - Standard dans l'appareil | PC hôte | 64 Mo + PC hôte | 256 Mo + PC hôte | 256 Mo + Host PC | 2 Go + Host PC | 4 Go + Host PC | PC hôte |
| Mémoire - En plus 2 GB (Total 4GB) | Non | Non | Non | Non | Disponible | ✔ | Non |
| Disponibilité de déclencheurs externes | Non | Input - Moniter | Input - Moniter | ✔ | ✔ | ✔ | Non |
| Déclencheurs avancés | Non | Non | Non | ✔ | USB 2.0 (Included) | ✔ | Non |
| Sync | Non | Basic | Basic | Basic | Basic | Disponible | Non |
| USB 3.0 Advance machine d'état | Non | Non | Non | Non | Disponible | ✔ | Non |
| Moniteur de courant et de tension | Non | Non | ✔ | ✔ | Non | Non | ✔ |
| Support inter-plateforme for Windows, Linux, Mac OS X | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ (Linux) |
| Interface utilisateur graphique du logiciel | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| API sans frais | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | Non |
