- Ce produit a cessé d'être produit par le fabricant
Description
Le connecteur USB Type-C et l'USB Power Delivery, la spécification permettant de recharger les appareils électroniques jusqu'à 100 watts via USB, sont les deux évolutions les plus importantes de l'USB depuis des années. Le connecteur de type C a un encombrement beaucoup plus faible, une architecture réversible - il n'est plus nécessaire de se soucier de l'orientation du câble USB -, le soutien de taux de transfert plus rapides, plus de puissance et le protocole Alternate.
Avec l'USB Power Delivery 3.0 (USB-PD), on peut adapter l'alimentation électrique et le transfert de données de manière très flexible aux besoins individuels. Ces nouvelles fonctions se basent sur les générations USB précédentes et permettent, entre autres, de combiner une transmission vidéo tout en chargeant l'appareil.

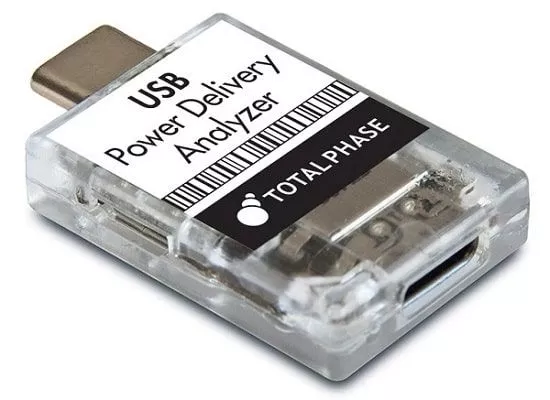

En combinant l'USB Power Delivery Analyzer avec le logiciel gratuit Data Center™, tu peux consigner, surveiller et décoder l'alimentation sur les broches CC1 /CC2 (canal de configuration) tout en utilisant la ligne de données USB 2.0 et USB 3.1 (jusqu'à Gen2). Avec une mise à jour logicielle prévue, tu auras la possibilité supplémentaire de surveiller et de consigner la tension et le courant du VBUS et du VCONN. Celles-ci sont en corrélation avec les données Power Delivery elles-mêmes et peuvent être affichées.
Rapide, simple et portable. C'est la solution moderne pour tester et déboguer tes sources USB Power Delivery.
Caractéristiques principales
- Sniffing du trafic Power Delivery (PD) sur les deux lignes du canal de contrôle (CC1/CC2)
- Décodage des messages, y compris la négociation de la puissance, la négociation du mode alternatif, l'affichage des données VDM, etc.
- Capture et affichage des messages PD 3.0 avancés
- Décodage des VDM DisplayPort
- Interconnexion transparente lors d'une connexion USB type C
Affichage LED | |
---|---|
Lumièrebleue | Ralenti/surveillance |
Lumièreverte | Trafic sur CC1 |
Lumièrerouge | Trafic sur CC2 |
Exigence matérielle
- Processeur Intel ou AMD de 2 gigahertz (GHz) ou plus rapide
- 1 gigaoctet (Go) de RAM physique (32 bits) ou 2 Go de RAM (64 bits)
- 2 Go ou plus d'espace disponible sur le disque dur
- Port USB haute vitesse
- VGA avec une résolution d'écran de 1024 x 768 ou plus
- L'accès à Internet est utile
Systèmes d'exploitation supportés (32 bits et 64 bits)
- Windows : 7, 8, 8.1, 10
- Linux : Ubuntu, Fedora, SuSE, RedHat
- Mac OS X 10.7-10.1
Logiciels disponibles
Centre de données
API's
Spécifications techniques
Spécification de l'appareil | Analyseur de la distribution d'énergie USB |
---|---|
USB Pass Through | SuperSpeedPlus génération 2 avec 10 Gbps SuperSpeed génération 1 avec 5 Gbps Hi-Speed, 480 Mbps Full Speed, 12 Mbps Faible vitesse, 1.5 Mbps |
Support VBus (maximum) | 20V, 5A |
Port de destination | 1 x prise USB Type-C 1 x connecteur USB Type-C |
Port d'analyse (se connecte au PC) | Prise USB 2.0 Micro B L'analyseur est alimenté par l'USB |
Qualité | Certifié RoHS 6 mois de garantie Fabrication selon les normes : ISO9001, ISO 13485, AS9100C, ITAR |
Dimensions | L x H x L : 25.4 mm x 38.1 mm x 6.4 mm |
Poids | 42 g (1.5 oz) |
Température de fonctionnement | 10º - 35º C (50º - 95º F) |
Inclut des outils de surveillance entièrement fonctionnels | Oui |
Surveillance I2C non intrusive jusqu'à 4 Mhz | Surveillance SPI non-intrusive jusqu'à 24 Mhz |
Collecte de données en temps réel et affichage | Timing au niveau des bits |
Compatible avec Linux et Windows | Outils de surveillance pour les deux systèmes |
Comparaison des modèles- | Beagle USB 12 | Beagle USB 480 | Beagle USB 480 Power - Standard | Beagle USB 480 Power - Ultimate | Beagle USB 5000 v2 - Standard | Beagle USB 5000 v2 - Ultimate | Alimentation USB |
---|---|---|---|---|---|---|---|
Numéro de référence | TP320221 | TP320510 | TP323510 | TP323610 | TP322510 | TP322610 | TP350110 |
Taux d'enregistrement USB | <12 Mbps | <480 Mbps | <480 Mbps | <480 Mbps | <5000 Mbps | <5000 Mbps | <1 Mbps |
Simulation et surveillance USB 3.0 et 2.0 | Non | Non | Non | Non | Disponible | ✔ | Non |
USB 2.0 liaison descendante | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
USB 3.0 liaison descendante | Non | Non | Non | Non | Disponible | ✔ | Non |
Données en temps réel Affichage & analyse | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | Non |
Temps réel Suivi LTSSM | Non | Non | Non | Non | ✔ | ✔ | Non |
Statistiques en temps réel | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | Non |
Mémoire - Standard dans l'appareil | PC hôte | 64 Mo + PC hôte | 256 Mo + PC hôte | 256 Mo + Host PC | 2 Go + Host PC | 4 Go + Host PC | PC hôte |
Mémoire - En plus 2 GB (Total 4GB) | Non | Non | Non | Non | Disponible | ✔ | Non |
Disponibilité de déclencheurs externes | Non | Input - Moniter | Input - Moniter | ✔ | ✔ | ✔ | Non |
Déclencheurs avancés | Non | Non | Non | ✔ | USB 2.0 (Included) | ✔ | Non |
Sync | Non | Basic | Basic | Basic | Basic | Disponible | Non |
USB 3.0 Advance machine d'état | Non | Non | Non | Non | Disponible | ✔ | Non |
Moniteur de courant et de tension | Non | Non | ✔ | ✔ | Non | Non | ✔ |
Support inter-plateforme for Windows, Linux, Mac OS X | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ (Linux) |
Interface utilisateur graphique du logiciel | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
API sans frais | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | Non |
