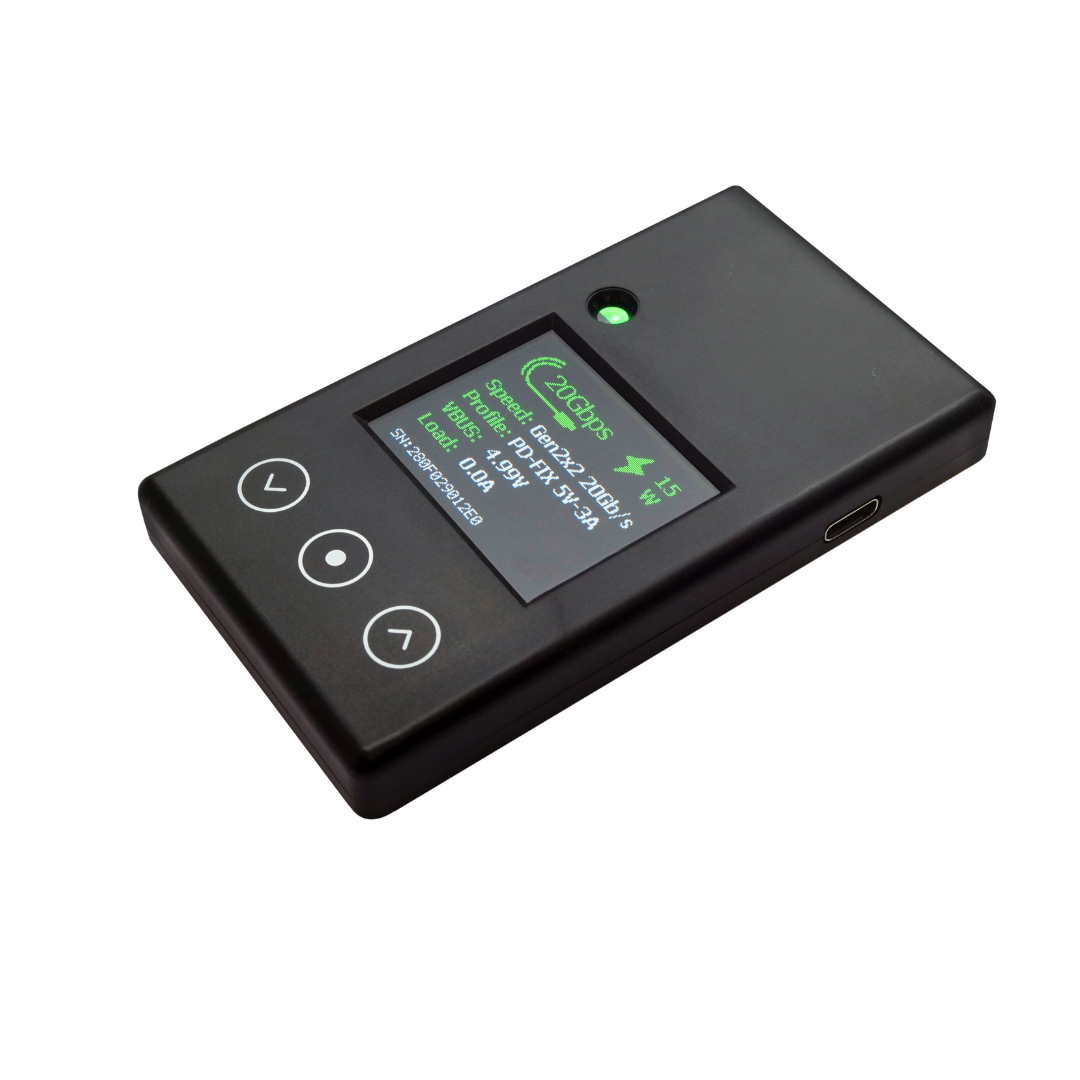

Passmark Port de bouclage USB-C 20G

Détection d'erreurs

Détecter et diagnostiquer les problèmes de ports USB en identifiant les erreurs de transmission de données lors des tests.

Le test de bouclage vérifie que les données envoyées par l'hôte sont renvoyées exactement, garantissant ainsi une intégrité totale des données.

Toutes les erreurs sont enregistrées, y compris le nombre et le type d'erreur, ce qui permet l'identification ciblée des ports USB non fiables ou défectueux.

Tests de fiabilité et de rodage

Effectuez des tests de résistance à long terme en soumettant le port USB à une charge de transfert de données continue.

Cela permet d'évaluer la stabilité à long terme et de détecter les défauts sporadiques ou dépendants de la température qui pourraient ne pas apparaître lors de tests à court terme.

Idéal pour les tests de rodage et la validation de la fiabilité du système sous charge continue.

Profilage des ports

Analyser tout le potentiel d'un port USB en utilisant la communication USB Power Delivery (PD).

L'appareil peut lire les profils de performance annoncés, notamment les tensions prises en charge, les limites de courant et la puissance maximale disponible.

De plus, des niveaux de tension spécifiques peuvent être déclenchés (jusqu'à 48 V avec EPR), permettant des tests complets sur tous les modes d'alimentation pris en charge.

Détection de câbles

Les informations détaillées concernant les câbles USB-C connectés sont récupérées via le protocole USB Power Delivery.

Cela inclut les données d'identification, les débits de transfert de données pris en charge et les caractéristiques de performance disponibles. Ceci garantit que les câbles utilisés conviennent aux transmissions de données à haut débit et aux applications haute puissance.

Mises à jour logicielles, d'automatisation des API et de microprogrammes

Logiciel PC

L'adaptateur de bouclage USB-C 20G est fourni avec une application Windows dédiée permettant de contrôler le périphérique et d'effectuer divers tests. Le logiciel offre une interface utilisateur intuitive pour configurer les tests, sélectionner les vitesses et les tensions, et visualiser les résultats. Les données peuvent être affichées sous forme de journaux ou de graphiques et enregistrées pour une analyse ultérieure.

Prise en charge des API pour l'automatisation

Une API permet la communication entre l'appareil et les logiciels externes. Elle permet aux utilisateurs de créer des scripts personnalisés et d'automatiser les séquences de test. Ceci est particulièrement utile pour l'intégration dans les lignes de production ou les environnements de validation et de test complexes.

micrologiciel évolutif

L'appareil prend en charge les mises à jour du micrologiciel afin de garantir des améliorations continues. Ceci assure la compatibilité avec les futures normes USB tout en permettant l'intégration de nouvelles fonctionnalités et optimisations.
Cela contribue à protéger l'investissement à long terme dans la plateforme de test.

Domaines d'application

Fabrication et assurance qualité : Tests approfondis des connecteurs USB en environnement de production afin de garantir une qualité élevée et constante.

Tests de conformité : vérification de la conformité aux spécifications USB, notamment en ce qui concerne la vitesse de transfert de données, l’alimentation électrique et la compatibilité.

Diagnostic et réparation informatique : Évaluation rapide de l'état et des performances des ports USB lors des opérations de maintenance et de réparation.

Connexions de l'appareil

Connexion de l'équipement de test :
Ce connecteur USB-C est branché sur le port USB testé. Une fois connecté, le périphérique testé est alimenté par le port USB et l'adaptateur de bouclage USB 20 Gbit/s démarre automatiquement.

Port de chargement externe :
Permet d'appliquer une charge supplémentaire au câble USB pour des tests en conditions réelles d'utilisation. Idéal pour simuler différents scénarios d'alimentation. Le connecteur intègre une protection contre les surintensités et est contrôlé par logiciel. Le câble de charge Nano-Fit est vendu séparément et n'est pas inclus.

Port de débogage :
Connexion optionnelle pour une alimentation stable ou pour le raccordement d'un second système à des fins d'enregistrement et de diagnostic. Elle permet un fonctionnement indépendant de l'appareil, autorisant ainsi les diagnostics même en cas de connexions de test défectueuses ou instables. De plus, elle améliore la fiabilité de la détection des câbles en éliminant les délais de mise sous tension.

Test préliminaire de surtension avec le SOS USB-C

Protégez votre port de boucle USB-C en testant les ports USB-C potentiellement défectueux afin de détecter les surtensions grâce au testeur de court-circuit PASSMARK USB-C SOS. Ce testeur robuste et facile d'utilisation indique visuellement la tension appliquée en quelques secondes, protégeant ainsi votre port de boucle USB-C contre tout dommage potentiel. Ceci est particulièrement utile pour les tests en environnement de production.

Si le pré-test SOS USB-C est concluant, vous pouvez alors procéder à un diagnostic de panne plus complet à l'aide du connecteur de bouclage USB-C 20G et du logiciel associé.
