La carte de test PCIe permet de tester les slots Gen 4, Gen3, Gen2 et Gen 1.
Tarifs dégressifs sur demande !
1 685,00 € net
2 005,15 € TTC
Pays de livraison
Type de client
Währung
Délai de livraison : 1-2 semaines
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Configuration du produit
Description

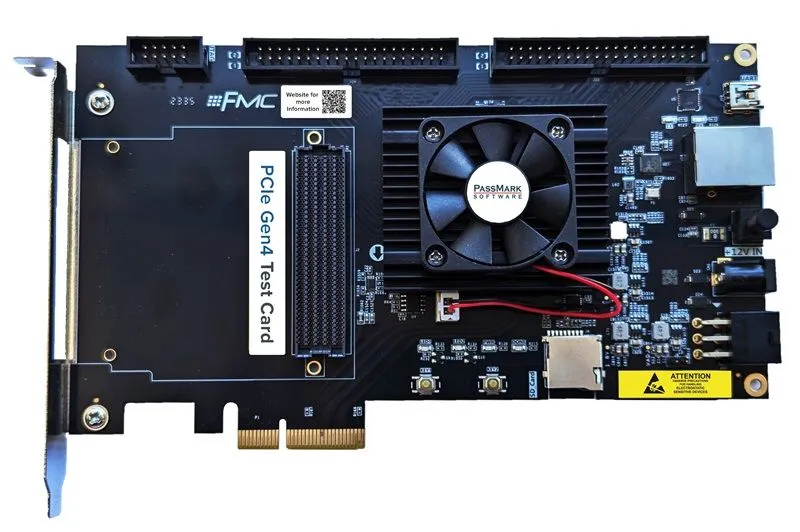

La carte de test PassMark PCIe Gen4 est un outil de diagnostic puissant pour tester et analyser les slots PCI Express Gen4. Elle aide à vérifier si les slots PCIe fonctionnent correctement et fournissent les vitesses attendues, en particulier dans les slots x4.
De plus, la carte peut être utilisée avec un programmeur JTAG fourni pour les mises à jour du firmware et elle aide à utiliser plusieurs cartes de test en parallèle pour des tests simultanés dans différents slots PCIe.
Caractéristiques
- Compatibilité : supporte PCIe Gen4 (16 Gbit/s par voie), Gen3 (8 Gbit/s par voie), Gen2 (5 Gbit/s par voie) et Gen1 (2,5 Gbit/s par voie). Elle ne peut toutefois être utilisée que dans les slots x4 ; pour les slots x1, un adaptateur est nécessaire.
- Vitesse maximale : la carte offre une bande passante maximale de 7000 Mo/s pour les slots x4.
Indicateurs LED : Quatre LED indiquent l'état de fonctionnement (Link UP, erreur I/O, 12V PCIe, débogage). - Modes de test : soutient les tests de bouclage, où les paquets de données sont testés pour leur fiabilité, ainsi que les tests de référence pour mesurer le taux de transfert de données maximal.
- Rapports d'erreurs avancés (AER) : saisit et signale les erreurs détaillées comme les erreurs de protocole de données ou de récepteur, qui peuvent être corrigées ou non.
- Compatibilité avec Windows : nécessite le logiciel PCIeGen4Test, compatible avec Windows 7, 8, 10 et 11 (64 bits uniquement).
Benchmark : Transmission de données
- vérifie si les données peuvent être envoyées et reçues par le port
- vérifie les taux d'erreur PCIe et la vitesse de transfert (16 Gbit/s par voie, jusqu'à 7000 MBps en utilisant x4 Edge) dans Windows
- Benchmark les slots PCIe de ton PC
- vérifie si tes slots PCIe sont Gen4 16Gb/s Gen3 8Gb/s ou 5Gb/s ou 2,5Gb/s
- Convient à l'emplacement x4 PCIe. Pour x1, un adaptateur est nécessaire (non inclus).
Tests de stress
- vérifie si le système reste stable en cas de charge prolongée
- Vérification simultanée de plusieurs slots PCIe
Mesurer le transfert de données
surveille les erreurs physiques et de couche de connexion pendant le stress test
Parmi les erreurs signalées, on trouve
- Poisoned TLP (Incorrect)
- Malformed TLP (Incorrectable)
- Bad TLP (Correctable)
- Mauvaise DLLP (Correctable)
- Erreur de protocole de contrôle de flux (Incorrectable)
- Délai d'attente Replay Timer (Correctable)
F.A.Q.
PCIe Gen4.0 est normalement indiqué à 16 GBit/s par voie, mais les débits de données sur un appareil réel n'atteindront jamais ces vitesses en raison de plusieurs facteurs. Il s'agit notamment de l'overhead dû au codage des bits, à la communication Transaction Layer Packet (TLP) et Data Link Layer Packet (DLLP) ainsi qu'à la gestion Physical Layer Packet (PLP). Ces protocoles et mécanismes de codage consomment de la bande passante de signal et réduisent ainsi le débit effectif disponible pour la transmission de données. De plus, le débit pratique est encore influencé par des latences supplémentaires au niveau du système. Cela peut inclure l'overhead du système d'exploitation, les retards dans le traitement des interruptions et d'autres facteurs liés au logiciel qui affectent l'efficacité globale de la transmission de données en plus de l'overhead du protocole au niveau du matériel.
La carte test PCIe a une bordure x4. Pour permettre des connexions de bord x1, un adaptateur est nécessaire pour passer de la compatibilité de bord x4 à la compatibilité de bord x1. Cet adaptateur n'est pas inclus dans la livraison et doit être acheté séparément.
La carte de test PCIe peut être testée dans les slots PCIe de n'importe quelle génération. La carte test PCIe fonctionne à des vitesses allant jusqu'à Gen4.0 (16 Gbit/s par voie). Les capacités d'une connexion PCIe dépendent des capacités de vitesse les plus élevées sur lesquelles le point final et l'hôte peuvent se mettre d'accord. Si la carte de test PCIe est insérée dans un slot Gen4.0, elle fonctionnera avec Gen4.0. Si elle est insérée dans un emplacement Gen3.0, elle sera limitée par la carte à Gen3.0. Si elle est insérée dans un slot Gen2.0, elle sera limitée à Gen2.0 par le slot. Si elle est insérée dans un emplacement Gen1.0, elle est limitée à Gen1.0 par l'emplacement.
Windows 8, 10, 11 et 2008 Server (64 bits). Linux n'est pas supporté.
Pour Windows, un pilote de périphérique est nécessaire. Windows demande le pilote de périphérique lors de la première utilisation d'une carte.
Oui, tu peux voir les appareils dans le gestionnaire de périphériques de Windows. Ils apparaissent avec la désignation "Passmark PCIe Gen4 Test Card".
LED1:Link UP=La connexion PCIe a été établie avec succès et est entièrement fonctionnelle LED2:I/O Error=Cette LED s'allume lorsqu'une erreur se produit sur la connexion PCIe PWR:12V PCIe=Cette LED s'allume pour indiquer qu'un courant de 12V est présent dans le slot PCIe DONE=Cette LED est utilisée à des fins de débogage et reste éteinte pendant le test
Oui, tu peux exécuter plusieurs instances de l'application PCIeGen4Test en même temps. Cependant, tu dois t'assurer que tu les as toutes ouvertes et configurées de manière à ce qu'elles utilisent les bonnes cartes PCIe avant de commencer le premier test.
Oui, c'est possible.
Pour tester, il n'est pas nécessaire d'utiliser un adaptateur externe ou un connecteur ATX. Toutefois, si tu soupçonnes une erreur due à une mauvaise alimentation via le slot PCIe 12 V, tu peux utiliser un adaptateur externe ou connecter le port ATX 6 pôles du bloc d'alimentation. Note que l'adaptateur n'est pas inclus dans la livraison. Si tu optes donc pour un adaptateur externe, assure-toi qu'il est de bonne qualité et qu'il présente la bonne polarité (terre à l'extérieur et +12 V à l'intérieur).
Les transmissions DMA par paquets sont utilisées.
Oui, mais tu as besoin de l'édition Vivado Lab pour mettre à jour le firmware sur la carte. Sinon, tu peux nous renvoyer ta carte test PCIe pour la mettre à jour.
Oui, tu peux tester les slots M.2, mais tu auras besoin d'un adaptateur M.2 vers PCIe (voir illustration ci-dessous), qui n'est actuellement pas inclus. Ces adaptateurs nécessitent généralement une alimentation externe, fournie par un câble d'alimentation SATA. Assure-toi que l'adaptateur est de bonne qualité et qu'il supporte les vitesses Gen 4 pour obtenir les meilleures performances. Note qu'il n'est peut-être pas possible de tester certains slots M.2 en raison des restrictions d'espace sur certaines cartes mères. Une fois l'adaptateur installé, il devrait y avoir suffisamment de place pour insérer la carte dans l'adaptateur.
Spécifications techniques
| Modèle |  PM146 |
|---|---|
| Norme PCIe | Gen 4, Gen3, Gen2 et Gen 1 (également compatible avec Gen 5, fonctionne à la vitesse Gen4) |
| Connexion physique | connecteur x4 PCIe-Edge (peut être utilisé avec un adaptateur x4 vers x1 vers x1) |
| Vitesse maximale | 16 Gbit/s par voie (débit binaire brut) |
| Vitesse de transfert max. Débit de données | 7000 Mo/s (débit effectif) en se connectant à un slot x4 PCIe ; la vitesse est réduite à 1750 Mo/s en se connectant via un adaptateur x4 vers x1 pour tester les slots x1 PCIe. |
| Modes de test | Loopback : les paquets de données sont mis en boucle pour tester la fiabilité. Benchmark : 3x moteurs DMA envoient/reçoivent des données à la carte pour mesurer la vitesse maximale atteignable. |
| Mode de transmission PCIe | DMA - accès direct à la mémoire |
| Indicateurs | LED1 : Link UP, LED2 : erreur d'E/S, PWR : 12 V PCIe |
| Rapports d'erreurs avancés et intégrité des données | La carte dispose d'Advanced Error Reporting (AER), y compris un protocole détaillé des erreurs de lecture/écriture et des erreurs de bus de bas niveau. En mode loopback, elle vérifie l'intégrité des données et signale à l'utilisateur les éventuelles incohérences entre les processus d'écriture et de lecture. |
| Dimensions | Hauteur : 5,12 pouces (13 cm) Epaisseur (±5%) : 1,06 pouces (2,7 cm) Longueur : 7,99 pouces (20,3 cm) |
| Poids | 190g |
| Température de stockage | -25°C à +60°C |
| Température d'utilisation | 0°C à +45°C |
| Humidité de l'air | 10 % à 90 % sans condensation |
| RoHS (sans plomb) | Oui |
