Description

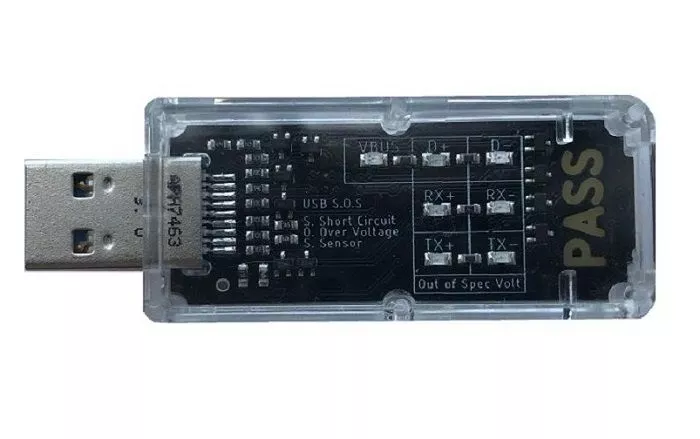

Le testeur de court-circuit USB S.O.S. de Passmark permet de tester les ports USB pour les courts-circuits, les surtensions et les sous-tensions, afin d'identifier les prises USB défectueuses et de protéger les appareils USB contre les dommages.
Caractéristiques
- Les moyens les plus rapides et les plus simples pour vérifier la tension de connexion et le court-circuit dans les ports USB et les chargeurs USB.
- Tester la surtension ou la sous-tension sur le VBUS
- Vérifie s'il y a un court-circuit entre le VBUS et l'une des lignes de données
- Détecter une tension non valide sur les lignes de données
Protège tes appareils USB
Protège tes appareils USB coûteux en connectant d'abord le dispositif PassMark USB SOS pour détecter les connexions défectueuses qui pourraient autrement causer des dommages. Le dispositif PassMark USB SOS lui-même est presque indestructible pour tester les connexions USB avec une protection allant jusqu'à +-100V. Le grand signe PASS s'allume en vert si toutes les tensions sont dans les spécifications.Diagnostique les ports défectueux dangereux
Sept LED rouges individuelles indiquent les erreurs (en dehors des tensions spécifiées) :
VBUS
D+
D-
RX+
RX-
TX+
TX-
Design compact
Le testeur de circuits courts PassMark USB SOS est le complément parfait d'un kit de réparation PC indispensable.
Spécifications techniques
Spécification de l'appareil | Testeur de court-circuit S.O.S |
---|---|
Code produit | PM119 |
Détection des erreurs | Surtension sur le VBUS, sous-tension sur le VBUS, court-circuit entre le VBUS et l'une des lignes de données, tension non valide sur les lignes de données |
Indicateur de réussite | 1x signe vert "PASS", s'allume lorsque toutes les tensions sont dans la spécification |
Indicateurs d'erreurs | 7 LED rouges pour indiquer une mauvaise tension sur VBUS, D+, D-, SSRX+, SSRX-, SSTX+, SSTX- VBUS La LED rouge s'allume si : 5,5 V < VBUS < 7,75 V D+ ou D- Le voyant rouge s'allume quand : V > 3,9 V SSRX+ ou SSRX- ou SSTX+ ou SSRX- La LED rouge s'allume quand : V > 1,5 V |
Protection contre les surtensions | Jusqu'à +-100 V (VBUS et lignes de données) |
Tension d'exploitation | 3,85 V - 5,5 V |
Courant de fonctionnement | 90mA |
Taille | 66 mm x 24 mm x 15 mm (2,6 x 0,9 x 0,6 pouces) |
Poids | 15 g (0,5 oz) |
Température de stockage | -30 ºC à + 80 ºC |
Température d'utilisation | 0 ºC à 70 ºC |
Numéro de pièce | PM119 |
RoHS (sans plomb) | Oui |
