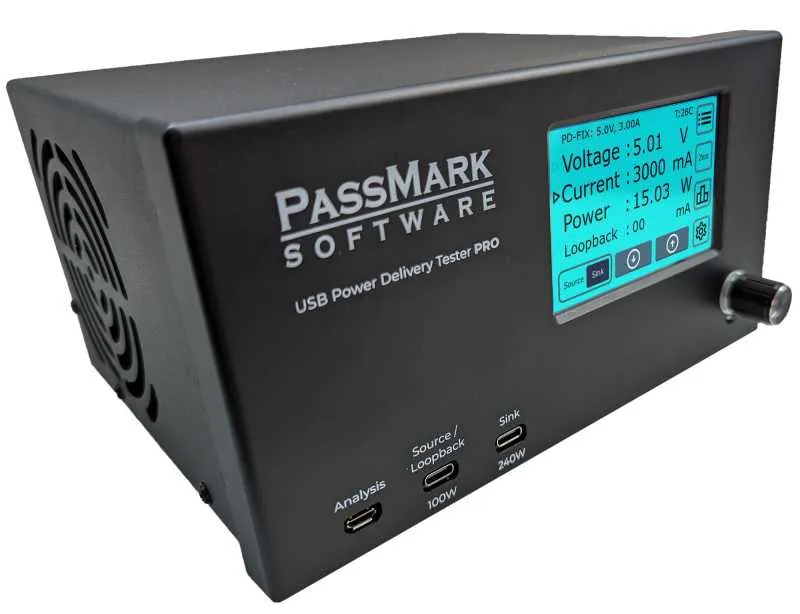

Passmark Testeur USB Power Delivery PRO

Oui, tu peux contrôler et surveiller plusieurs testeurs à partir d'un seul PC. Tu as besoin d'un port USB par appareil. Un logiciel séparé doit être exécuté pour chaque appareil connecté.

Oui, le logiciel PC peut enregistrer et afficher tous les messages d'alimentation envoyés et lus par le testeur.

Une puissance dissipée continue de 240 W est possible. Pour garantir son fonctionnement, le testeur doit se trouver dans un environnement frais (par exemple 21 °C) et assurer une bonne ventilation de l'appareil. L'appareil s'éteint automatiquement lorsque la température du radiateur atteint 75 °C ou lorsque la température de blocage interne du MOSFET atteint 150 °C.

L'alimentation programmable (PPS) est l'un des ajouts à la norme USB-C Power Delivery 3.0. La tension de sortie d'un bloc d'alimentation peut être ajustée par programme par petits pas (20 mV) au-delà de la plage indiquée.

Quick Charge est une technologie propriétaire de Qualcomm qui permet de charger les appareils alimentés par batterie avec plus que les 5 volts et 2 ampères habituels. QC1, QC2, QC3, QC4 et QC4+ sont pris en charge.

Pas pour le moment. Tu trouveras des détails sur l'API plus bas. L'appareil peut aussi être utilisé de manière autonome sans connexion PC.

20 profils maximum (en fonction de ce que l'appareil testé supporte)

Pour le port sink, toute tension comprise entre 3,3 V et 48 V peut être utilisée (en fonction des profils de puissance supportés par l'appareil testé). Le port source peut fournir des tensions comprises entre 3,3 V et 20 V.

Le port source est configurable de manière flexible et permet d'émuler les chargeurs les plus courants et de créer des chargeurs inhabituels afin de tester le comportement de l'appareil à tester. Le port source supporte les protocoles suivants, chacun pouvant être adapté individuellement :

USB Power Delivery (jusqu'à 100 W, types : FIXED, PPS, SPR-AVS).
Quick Charge 3 (pas de 200 mV, 12 V ou 20 V max.).
Valeur de résistance USB-C CC Line Pull-up, Rp (USB-C standard, USB-C @ 1,5 A, USB-C @ 3 A).
BC1.2 SDP et DCP.
Tous les types de mode Apple/diviseur.
Mode Samsung 2A / 1,2 V/1,2 V.
Après avoir créé un chargeur personnalisé, celui-ci peut être enregistré dans la mémoire de l'appareil. Jusqu'à cinq chargeurs peuvent être enregistrés en même temps, ce qui permet de passer facilement d'un chargeur émulé à un autre.

Oui, tu peux annuler la limite affichée par l'appareil via le logiciel PC. Tu peux ainsi simuler un appareil USB défectueux. Cela est utile, par exemple, si tu es ingénieur électricien et que tu dois développer un chargeur et tester sa sécurité. AVERTISSEMENT : bien que les chargeurs USB s'éteignent en cas de surintensité, cela peut arriver. Les conséquences peuvent être une panne grave de l'appareil testé. De la fumée, du feu, des courts-circuits et un risque d'électrocution sont possibles.

Pour mesurer la capacité d'une banque d'énergie USB ou d'un pack de batteries, assure-toi d'abord que la batterie est complètement chargée. Allume l'USB Power Delivery Tester PRO et connecte-le à un appareil de surveillance pendant que le logiciel de surveillance est en cours d'exécution. Dans l'interface utilisateur, clique sur "Réinitialiser la capacité". Connecte ensuite le powerbank à l'USB Power Delivery Tester PRO. Règle ensuite l'intensité du courant à une valeur qui reflète de manière appropriée la capacité du powerbank (par exemple 1000 mA ou 1500 mA). L'intensité du courant peut être réglée avec précision via l'interface utilisateur du logiciel USBPD Test. Note que l'intensité du courant ne doit pas nécessairement être réglée sur la valeur maximale indiquée, car des intensités plus élevées peuvent entraîner une plus grande dissipation de la chaleur, ce qui réduit l'efficacité de la banque d'énergie. Laisse ensuite fonctionner l'appareil jusqu'à ce que la tension soit nulle. Cela peut durer plus d'une heure. Dès que la tension est nulle, la banque d'énergie est complètement déchargée. Note la valeur affichée sous "capacité". La valeur est indiquée en mAh (milliampères-heures). Par exemple, une valeur de capacité de 2000 mAh avec un courant de 1000 mA signifierait que la banque d'énergie a fourni du courant pendant 2 heures au total. Une valeur de capacité de 2250 mAh avec un courant de 1500 mA signifie que le powerbank a fourni du courant pendant 1,5 heures au total. Ci-dessous, tu peux voir une capture d'écran d'une mesure effectuée après avoir prélevé 1000 mA de courant d'une banque de puissance pendant environ 1,3 heure. La capacité est de 1304 mAh.

Avec son étalonnage standard, l'appareil devrait fournir des mesures précises dès son déballage. La précision standard typique est d'environ 1% pour les mesures de tension et de ±10 mA pour les mesures de courant. Par conséquent, aucun étalonnage supplémentaire n'est nécessaire pour la plupart des applications. Toutefois, les utilisateurs expérimentés disposant d'un équipement tiers approprié peuvent calibrer les testeurs PM240 afin d'améliorer la précision des mesures de tension et de courant.

Oui, avec le testeur USB Power Delivery Tester PRO associé à un connecteur USB3 Loopback de Passmark, tu peux tester les câbles USB de type C pour vérifier le courant indiqué, la chute de tension et l'intégrité des données via le câble. Outils nécessaires :
Un testeur USB Power Delivery PRO
Connecteur USB3 Loopback
Un ordinateur de bureau avec un port USB de type C (support PD). L'intensité du courant du port de type C doit être supérieure à la capacité de courant du câble à tester.
Configurer l'environnement de test
Allume l'USB Power Delivery Tester PRO en connectant le port d'analyse à l'ordinateur.
Connecte une fiche loopback USB3 au port loopback de l'USB Power Delivery Tester PRO.
Démarre l'application USBPDTest.
Active le port loopback dans le menu.
Assure-toi que la limitation de courant est réglée sur "Forcer les limites".
Démarre l'application USB30Test.
Sélectionne "Test de bouclage" et active l'option "Vérifier les erreurs de bus" dans la fenêtre de configuration.
Test des câbles
Tester la communication Power Delivery

Connecte le port USB hôte avec le câble USB type C à tester au port "appareil à tester". Si le message "tourner la prise" s'affiche sur l'écran LCD du testeur, tourne le câble du point de connexion vers le port "appareil à tester".
vérifie les profils affichés dans la fenêtre de protocole. Tu devrais pouvoir voir tous les profils de puissance de port dont l'intensité est égale ou inférieure à l'intensité du câble.
Vérifier la chute de tension maximale
Cherche la tension qui correspond au courant le plus élevé disponible et sélectionne-la dans la liste déroulante "Tension".
Attends que le message "fonction de port modifiée" apparaisse dans la fenêtre de protocole. Cela signifie que la communication PD a réussi et que le nouveau profil est sélectionné et mis à disposition par le port.
Déplace le curseur sur l'intensité maximale et vérifie la tension pour s'assurer qu'elle se situe dans la spécification. Si la tension sort de la plage valide, une ligne de protocole rouge s'affiche.
Vérifier l'intégrité des données

Dans l'application USB30Test, clique sur "Démarrer" et surveille la fenêtre de protocole pour t'assurer que la communication est sans erreur. Le test doit être exécuté pendant au moins 10 secondes et aucune erreur ne doit être signalée à la fin du test de bouclage.

Oui, nous avons un script d'exemple Python qui effectue des tests automatisés à partir d'une liste de profils définis par l'utilisateur. Le script sélectionne les profils un par un et effectue un test de tension avec différentes charges. L'utilisateur est averti si la tension est en dehors des spécifications. A la fin du test, une évaluation globale "réussi/non réussi" est donnée.

Le port USB-C est petit et fragile. Cela s'applique à tous les appareils dotés d'un port USB-C. Le connecteur n'est pas conçu pour supporter un grand nombre d'entrées et de sorties de câbles, comme cela peut être le cas dans un environnement de production. Avec le temps, les broches s'usent et un contact électrique intermittent se produit. Une torsion ou une force d'insertion trop élevée sur le connecteur peut également entraîner son détachement et sa défaillance.

Pour les tests sur la ligne de production (par exemple, des centaines d'entrées et de sorties par jour), nous recommandons d'utiliser un câble de rallonge supplémentaire à usage unique qui peut rester connecté en permanence au testeur PD USB. Si la connexion du câble jetable devait tomber en panne, elle peut être remplacée à moindre coût.

Les connecteurs USB de type C sont composés de 24 petites broches espacées de 0,5 mm. Cette construction rend le connecteur très fragile et augmente le risque de court-circuit entre deux broches. Pour éviter d'endommager le connecteur USB type C, nous recommandons ce qui suit lors de la connexion et de la déconnexion d'appareils au testeur USB Power Delivery :
Branche le câble le plus droit possible et retire-le également.
Ne retire jamais le câble lorsque le réglage est supérieur à 5 V. Dans ce cas, un court-circuit entre deux broches est plus probable et peut provoquer des dommages.
Ne tire pas le câble avec plus de force que nécessaire.
Laisse toujours un côté du câble branché dans l'USB Power Delivery Tester PRO et ne connecte/déconnecte les appareils de test qu'à partir de l'autre côté du câble.
Évite de bouger ou de faire vibrer le câble pendant l'utilisation.

La valeur d'ondulation est calculée à partir de la différence entre la tension maximale et la tension minimale mesurées pendant toute la durée du test. Nous recommandons de faire le test plusieurs fois pour déterminer l'ondulation moyenne. Note que les transitoires ne sont pas exclus de la mesure. Assure-toi également que la tension reste constante pendant les tests.

Le port source/loopback ne doit être connecté qu'à des appareils qui consomment du courant et ne peut pas être connecté à des appareils qui fournissent du courant (remarque : tous les ports USB de type A fournissent du courant). Les ports USB de type C configurés comme hôtes de données USB et consommateurs de courant peuvent être connectés au port source/loopback.
