Description
La carte de test PCIe est adaptée au dépannage et au test des slots PCIe Gen1 et Gen2. La carte de test PCIe est également compatible avec les PCIe Gen3 et Gen4, mais la vitesse de test maximale est limitée à Gen2.
Caractéristiques
- Vérifie la vitesse de transfert, la stabilité et la tension de ton slot PCIe.
- Diagnostique, dépanne et teste la fonctionnalité E/S PCIe de ton PC.
- À utiliser avec le logiciel de test Passmark PCIe compatible (inclus) et BurnIntest (payant).
Conception de haute qualité
Une dorure dure extra épaisse de 100 µ pouces sur des doigts en nickel de 150 µ pouces garantit une durabilité nettement plus longue et un cycle d'insertion nominal plus élevé que les cartes PCIe typiques.
Fonctions de mesure avancées
En combinaison avec l'application gratuite PCIe Test (pour Windows) ou BurnIn Test Professional (payant pour Windows) et BurninTest pour Linux, tu peux effectuer des tests de bouclage de données et des tests de référence.
Les tests de benchmark utilisent un contrôleur DMA bus-master pour maximiser les vitesses de transfert de test entre la LSRam intégrée à haute vitesse et la RAM système jusqu'à une vitesse maximale théorique de 5 Gbit/s par piste.
Surveille les barres conductrices en mode oscilloscope 1 MHz à deux canaux pour détecter les perturbations temporaires, les pics de tension ou les chutes de tension.
Mesurer le transfert de données
Vérifie si les données peuvent être envoyées et reçues par le port
Vérifie les taux d'erreur PCIe et la vitesse de transfert (5 Gbit / s par piste, jusqu'à 1200 MBit / s en utilisant x4 Edge) sous Windows
Vérifie si tes slots PCIe Gen2 sont 5 Gbit / s ou Gen1 2,5 Gbit / s
S'insère dans un slot PCIe de n'importe quelle longueur et peut tester 1 ou 4 voies à la vitesse PCIe gen2
Test de stress
Assure-toi que le système reste stable pendant de longues périodes de charge
Surveille la température dans le boîtier
Vérifie plusieurs slots PCIe en même temps
Affichage visuel de la carte
En branchant simplement la carte et en l'allumant, tu peux rapidement vérifier si l'emplacement PCIe est correctement alimenté en électricité grâce à des LED d'affichage dédiées pour chaque prise d'alimentation du port PCIe.
Mesure la tension des barres d'alimentation de l'emplacement PCIe (12 V, 3,3 V et 3,3 V Aux) et les lignes 12 V et 5 V directement sur le port d'alimentation Molex ou Sata à 4 pôles de ton bloc d'alimentation.
Les voyants Power Fail couplés à la détection de tension indiquent si les tensions sont en dehors de la spécification de puissance PCIe / ATX, sans qu'aucun logiciel ne soit exécuté
F.A.Q.
Non. Bien que les cartes PCIe puissent être compatibles PCI-Legacy en termes de logiciel, les cartes PCIe ne peuvent pas être utilisées dans les slots PCI car elles ont des configurations de broches différentes et les slots sont occupés différemment. Les cartes supplémentaires PCIe doivent contenir une languette d'interférence à côté de leur connecteur PCIe-Edge, afin d'éviter qu'elles ne soient insérées par erreur dans les emplacements PCI.
Un emplacement PCIe ressemble à un emplacement PCI, mais par rapport aux emplacements PCI, les emplacements PCIe ont généralement un profil plus bas, un espacement des clés légèrement différent et sont munis de clés à l'extrémité opposée. La longueur des slots PCIe peut aller de x1 (1 voie) à x32 (32 voies). Voir illustration 2 pour une comparaison directe d'un emplacement PCIe x16, d'un emplacement PCIe x1 et d'un emplacement PCI.
La carte test PCIe a un bord x1 et un bord x4. La bordure x1 peut être utilisée dans n'importe quel slot PCIe (x1 et plus). Le bord x4 peut être inséré dans n'importe quel slot PCIe x4 et plus. Les cartes PCIe ne peuvent pas être insérées dans des emplacements plus courts que la longueur de leur connecteur de bord.
La carte de test PCIe peut être testée dans n'importe quelle génération de slots PCIe. La carte test PCIe fonctionne à des vitesses allant jusqu'à gen2.0 (5 Gbit/s par voie). Les capacités d'une connexion PCIe dépendent des fonctions de vitesse les plus élevées sur lesquelles le point final et l'hôte peuvent se mettre d'accord. Si la carte de test PCIe est insérée dans un slot gen2.0, elle fonctionnera avec gen2.0. Si elle est insérée dans un emplacement gen3.0, elle sera limitée par la carte à la performance de gen2.0. Si elle est insérée dans un emplacement gen1.0, elle est limitée par l'emplacement à la performance à gen1.0.
- Windows 7, 8, 10 et 2008 Server (en 32bit et 64bit).
- Linux est également supporté.
Un câble PCIe à 6 pôles fournit 75 watts et un câble à 8 pôles peut fournir 150 watts, donc cela ne semble pas être une bonne idée de diviser le câble. Mais avant de tirer cette conclusion, faisons quelques calculs.
Le connecteur PCI-E a 6 broches. Elles ne sont pas toutes utilisées pour l'alimentation. Dans un connecteur à 6 broches, les broches 1 et 3 sont connectées à 12 V et peuvent transporter chacune 8 A de courant. La broche 2 n'est pas connectée par défaut, bien que la plupart des fabricants de PSU y ajoutent une ligne de 12V. Les broches 4 et 6 sont des lignes de retour communes. La broche 5 est la masse pour le capteur. Si tu utilises 2 lignes avec des broches standard, tu obtiens 12V*8A*2=192 watts, donc la limite réelle est beaucoup plus élevée que les limites artificielles (75 watts). Depuis mars 2005, les broches Molex doivent être "HCS" et non plus "Std", chacune pouvant transmettre un maximum de 11 ampères. Un câble PCI-e à 6 pôles correctement fabriqué peut donc fournir 12V*11Amps*3 lignes=396 watts de puissance pour les cartes graphiques. Le câble de sortie fourni avec le testeur est composé de plus de broches HCS avec des fils de 16AWG et est conçu pour 13A. Donc, si l'on part du principe que des câbles de qualité raisonnable sont utilisés et qu'il n'y a que deux lignes de 12 V sous tension, on peut utiliser un splitter avec des GPU haut de gamme avec deux connecteurs pour une utilisation à court terme. Les splitters de qualité peuvent être utilisés en toute sécurité s'il y a trois fils conducteurs de courant dans le câble d'alimentation.
Pour Windows et Linux, un pilote de périphérique est nécessaire. Il est fourni avec les cartes sur un mini-CD ou peut être téléchargé. Windows demande le pilote de l'appareil lorsqu'une carte est utilisée pour la première fois. Le processus d'installation est traité dans le guide d'installation.
Pour Windows 7 et 8, tu as besoin d'un pilote de périphérique. Pour Windows 10, il est recommandé d'utiliser le pilote de boîte de réception natif (pilote Microsoft).
PCIeTest et BurninTest Professional v8.1.1000 et plus fonctionnent avec n'importe quelle version du pilote de périphérique PCIe Test, mais il est recommandé d'utiliser la dernière version.
Oui, tu peux voir les appareils dans le gestionnaire de périphériques de Windows. Ils apparaissent avec la désignation "PassMark PCIe Test Card".
- Vérifie que la carte test PCIe est correctement insérée dans l'emplacement PCIe (voir image 1).
- Vérifie que les tensions PCIe sont présentes (B1, B2, B3, A2, A3, B8, A9, A10, les LED AUX de 3,3 V doivent être allumées).
- Certaines implémentations du BIOS permettent d'activer un protocole de gestion de l'énergie appelé Active State Power Management (ASPM), qui met la carte en mode d'économie d'énergie avant que le système d'exploitation ne soit chargé. Assure-toi que Active State Power Management est désactivé dans le BIOS.

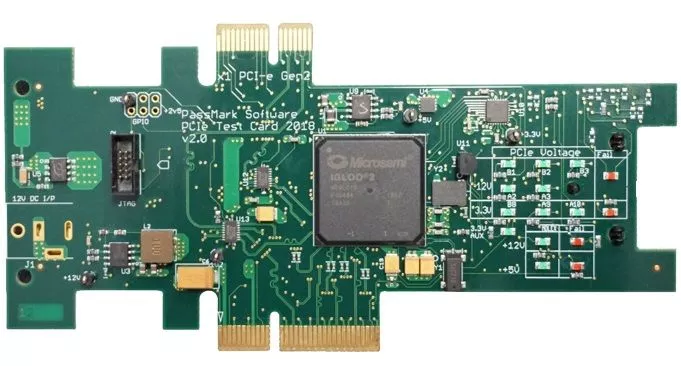

Face supérieure
- DEL vertes pour chaque broche 12 V (5)
- LED rouge=12 V en dehors de la plage spécifiée
- DEL vertes pour chaque broche 3,3 V (3)
- LED rouge=3,3 V en dehors de la plage spécifiée
- LED verte pour la barre Aux 3,3 V
- LED verte pour le rail d'alimentation 12 V (du connecteur Molex/SATA)
- LED rouge=12 V en dehors de la plage spécifiée
- LED verte pour le rail d'alimentation 5 V (du connecteur Molex/SATA)
- LED rouge=5 V en dehors de la plage spécifiée
Face inférieure
- LED jaune=activité TX
- LED verte=activité RX
- LED rouge=erreur d'E/S
- LED orange=sommeil
- LED verte=PCIe Gen2/3
- LED jaune=autre
- LED verte=mode loopback
- LED jaune=mode benchmark
- DEL orange=mode oscilloscope
Chaque LED d'indication de courant correspond à un port de courant sur le connecteur PCIe-Edge. Chaque port PCIe et chaque carte PCIe a donc cinq contacts/broches +12 V, trois contacts/broches +3,3 V et un contact/broche AUX 3,3 V. (Plusieurs broches par barre d'alimentation permettent une plus grande capacité de courant (1,1 A par broche) pour répondre aux exigences d'alimentation PCIe) Des LEDs dédiées aux broches d'alimentation indiquent si les broches du connecteur n'établissent pas de contact ou ne fournissent pas d'énergie supplémentaire actuellement.
Les slots PCIe sont nécessaires pour fournir deux barres d'alimentation : +12 V et +3,3 V. Un rail 3.3Vaux optionnel est souvent aussi disponible.
Le rail auxiliaire 3,3V est un rail d'alimentation optionnel conçu pour fournir des signaux auxiliaires à faible vitesse comme le signal WAKE# optionnel.
Les mesures de tension qui se situent en dehors des spécifications sont signalées à l'utilisateur de quatre manières différentes.
Les LED rouges "Voltage Fail" sur le dessus de la carte de test PCIe s'allument automatiquement lorsqu'il est constaté que les barres de tension PCIe 12 V, PCIe 3,3 V, Molex 12 V ou Molex 5 V sont en dehors de la plage spécifiée (voir tableau ci-dessus). Dans ce scénario d'application, aucune communication avec le pilote ou l'application PCIeTest.exe n'est nécessaire.
Pour des données de tension plus détaillées, l'application PCIeTest.exe peut suivre les tensions minimales et maximales mesurées de toutes les entrées, y compris 3,3 Vaux et la température, même pendant les tests de benchmark et de bouclage.
Tu peux mesurer les barres d'alimentation PCIe de 12 V et 3,3 V directement avec un appareil de mesure de tension externe comme un multimètre ou un oscilloscope. Les barres de courant peuvent être testées en connectant les bornes de mesure de l'outil aux conducteurs de cavaliers marqués (+12 V, +3,3 V et GND) sur la carte de test PCIe.
Et enfin, l'utilisateur peut surveiller jusqu'à deux barres de tension ou la température en temps réel avec PCIeTest.exe en "mode tension". Une bande verte est placée sur le diagramme de sortie pour indiquer si la tension mesurée est dans la plage acceptable. Le "mode tension" suit le nombre de pics détectés en dehors de la plage.
Oui, tu peux exécuter plusieurs instances de l'application PCIeTest en même temps, mais tu dois t'assurer que tu les as toutes ouvertes et configurées pour qu'elles utilisent les bonnes cartes PCIe avant de lancer le premier test.
Non. L'alimentation Molex/SATA doit être connectée uniquement si tu veux mesurer les barres d'alimentation +12 V et +5 V. S'il n'y a pas de connexion, tu peux partir du principe que les LED rouges "Power Fail" et vertes "Power" correspondant à ces barres sont respectivement allumées et éteintes.
Oui, lors de l'exécution du test de bouclage, l'application PCIetest signale les erreurs de bas niveau suivantes :
Name of Error | Classification & sévérité | Couche détectée |
---|---|---|
Erreur de réception | Correct | Physique |
Mauvaise TLP | Correctable | Lien |
Mauvaise DLLP | Correctable | Lien |
Replay Time-out | Correctable | Lien |
Replay Number Rollover | Correctable | Lien |
TLP empoisonné Received | Incorrect - Non Fatal | Transaction |
Contrôle ECRC échoué | Incorrect - Non Fatal | Transaction |
Requête non transmise | Incorrect - Non Fatal | Transaction |
Délai d'achèvement | Incorrect - Non Fatal | Transaction |
Abandon de la complétion | Incorrect - Non Fatal | Transaction |
Terminaison inattendue | Incorrect - Non Fatal | Transaction |
Erreur de formation | Incorrect - Fatal | Physique |
Erreur de protocole DLL | Incorrect - Fatal | Lien |
Débordement du récepteur | Incorrect - Fatal | Transaction |
Erreur de protocole de contrôle de flux | Incorrect - Fatal | Transaction |
TLP malformé | Incorrect - Fatal | Transaction |
En se basant sur la gravité, les erreurs PCIe signalées par l'application sont catégorisées comme suit :
Cela signifie qu'une transmission DMA n'a pas été achevée avec succès et qu'un dépassement de temps s'est produit.
Spécifications techniques
Spécification du modèle | Carte de test PCIe |
---|---|
Code produit | PM080 |
Norme PCIe | Gen2 et Gen1 (également compatible avec Gen3 et Gen4, fonctionne à la vitesse Gen2) |
Plug-and-Play | Conforme |
Connexion physique | connexions PCIe-Edge x1 et x4 (la carte peut être tournée) |
Modes de transfert PCIe | DMA - accès direct à la mémoire |
Vitesse d'horloge | 166MHz |
Mémoire de l'appareil | 96 KB LSRAM intégrée à haute vitesse |
Taux d'échantillonnage ADC | 1 MHz par canal, deux canaux (jusqu'à 2 millions de mesures de tension par seconde) |
Non. de canaux | 2 (jusqu'à 2 canaux peuvent être mesurés en même temps) |
Non. de sources de mesure | 6 (barres de tension et température) |
Barres de tension surveillées | 12 V PCIe, 3,3 V PCIe, 3,3 Vaux, alimentation 12 V, alimentation 5 V |
Résolution ADC | 12 bits |
Dimensions Dimensions de l'emballage | 85 mm x 45 mm x 12 mm (3,4 x 1,8 x 0,5 pouces) 140 mm x 69 mm x 20 mm (5,5 x 2,7 x 0,8 pouces) |
Poids | 12 bits |
Indicateurs | Dessus DEL verte pour chaque broche 12 V (5) DEL rouge=12 V hors de la plage spécifiée DEL verte pour chaque broche 3,3 V (3) DEL rouge=3,3 V hors de la plage spécifiée DEL verte pour 3,rail auxiliaire 3 V LED verte pour rail d'alimentation 12 V (depuis le connecteur Molex/SATA) LED rouge=12 V hors de la plage spécifiée LED verte pour rail d'alimentation 5 V (depuis le connecteur Molex/SATA) LED rouge=5 V hors de la plage spécifiée Bas LED jaune=activité TX LED verte=activité RX LED rouge=erreur E/S LED orange=mode veille LED verte=PCIe Gen2/3 LED jaune=divers LED verte=mode loopback LED jaune=mode benchmark LED orange=mode oscilloscope |
Normes CEM | AS/NZS 3548:1995, EC. |
Température de stockage | -30 ºC à 80 ºC |
Température d'utilisation | 0 ºC à 70 ºC |
Vitesse maximale | 5 Gbit/s par piste |
Numéro de modèle | PMPCIE02 |
RoHS (sans plomb) | Oui |
Conformité C-Tick testée | Oui |
