Description
La carte de test PCIe Gen3 est adaptée au dépannage et au test des slots PCIe Gen3, Gen2 et Gen1. La carte de test PCIe est également compatible avec les PCIe Gen4 et Gen5, mais la vitesse de test maximale est limitée à Gen3.
Caractéristiques
- Pour dépanner et tester les slots PCIe Gen 3
- Assure-toi que le port supporte les vitesses de transfert Gen 3.
- Diagnostique, dépanne et teste la fonctionnalité E/S PCIe de ton PC.
- A utiliser avec le logiciel de test PassMark compatible.
Transmission de données de benchmark
vérifie si les données peuvent être envoyées et reçues du port
vérifie les taux d'erreur PCIe et la vitesse de transfert (8 Gbit/s par voie, jusqu'à 5500 MBps en utilisant x4 Edge) dans Windows
Fais un benchmark des slots PCIe de ton PC
vérifie si tes slots PCIe Gen3 sont 8 Gb/s ou 5 Gb/s ou 2,5 Gb/s
S'adapte à l'emplacement PCIe x8. Pour x1 et x4, un adaptateur est nécessaire (non inclus dans le kit).
Test de résistance
Assure-toi que le système reste stable en cas de charge prolongée
vérifie plusieurs slots PCIe en même temps
Rapport d'erreurs avancé
surveille les erreurs au niveau physique et au niveau de la couche de connexion pendant les stress tests
Parmi les erreurs signalées, on trouve
- TLP empoisonné (ne peut pas être corrigé)
- TLP mal formé (non corrigible)
- Mauvaise TLP (corrigeable)
- Mauvais DLLP (corrigeable)
- Erreur de protocole de contrôle de flux (non corrigible)
- Replay Timer Timeout (Corrigeable)

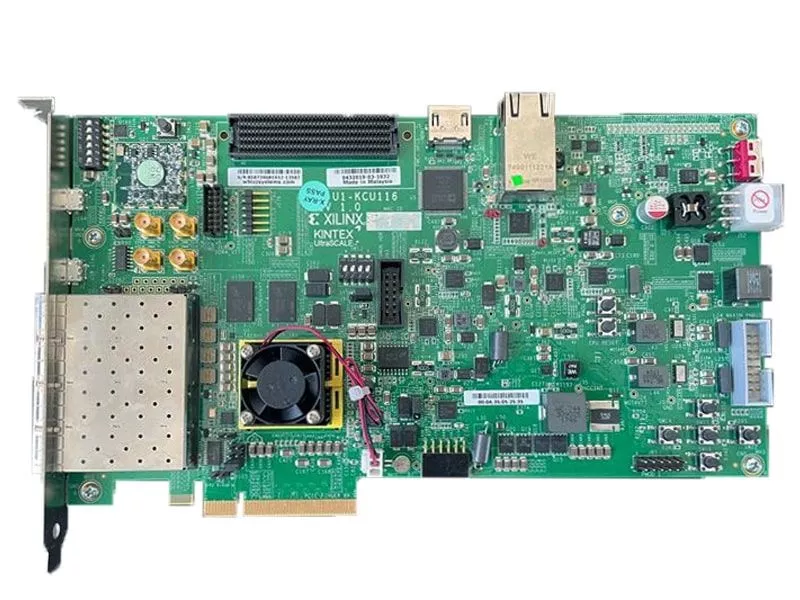

FPGA AMD Kintex UltraScale+ KCU116
Attention : il s'agit d'un kit d'évaluation du matériel de Xilinx. Par conséquent, la garantie de Xilinx est de 30 jours. Ce sont des pièces coûteuses et ne conviennent PAS pour tester des lignes de production en grande quantité. Nous recommandons vivement de tester les slots PCIe suspects avec du matériel jetable bon marché (par exemple des cartes GPU ou NIC ou des testeurs de court-circuit) avant d'utiliser cette carte dans un slot.
F.A.Q.
La carte de test PassMark PCIe Gen3 est équipée d'un kit d'évaluation matériel de Xilinx. Par conséquent, la garantie de Xilinx est de 30 jours. Ce sont des pièces coûteuses et ne conviennent PAS pour tester des lignes de production en grande quantité. Nous recommandons vivement de tester les slots PCIe suspects avec du matériel jetable bon marché (par exemple des cartes GPU ou NIC ou des testeurs de court-circuit) avant d'utiliser cette carte dans un slot.
Oui, PCIe Gen3.0 est normalement indiqué à 8 Gbps par lane, mais les débits de données n'atteindront jamais ces vitesses sur un appareil réel, car une partie de la bande passante de signalisation est utilisée par le codage binaire, les surcharges TLP, DLLP et PLP. Sur un PC qui fonctionne correctement avec un seul appareil PCIe connecté, tu devrais normalement voir les résultats mesurés de la vitesse maximale, qui sont indiqués dans le tableau suivant :
Largeur de voie PCIe Gen3 | Vitesse attendue |
X1 | 985MB/s |
X18 | 5500MB/s |
La carte test PCIe a une bande passante maximale de 5500 MBit/s, elle ne peut donc pas être comparée à la bande passante maximale x8 de PCIe Gen 3.0 de ~7880 MBit/s.
La carte test PCIe a un bord x1 et un bord x4. La bordure x1 peut être utilisée dans n'importe quel slot PCIe (x1 et plus). Le bord x4 peut être inséré dans n'importe quel slot PCIe x4 et plus. Les cartes PCIe ne peuvent pas être insérées dans des emplacements plus courts que la longueur de leur connecteur de bord.
La carte de test PCIe peut être testée dans n'importe quelle génération de slots PCIe. La carte test PCIe fonctionne à des vitesses allant jusqu'à gen3.0 (8 Gbit/s par voie). Les capacités d'une connexion PCIe dépendent des fonctions de vitesse les plus élevées sur lesquelles le point final et l'hôte peuvent s'accorder. Si la carte de test PCIe est insérée dans un slot gen3.0, elle fonctionnera avec gen3.0. Si elle est insérée dans un emplacement gen2.0, elle sera limitée par la carte aux performances de gen2.0. Si elle est insérée dans un emplacement gen1.0, elle est limitée par l'emplacement à la performance à gen1.0.
- Windows 7, 8, 10 et 2008 Server (en 32bit et 64bit).
- Linux n'est pas supporté.
Pour Windows, un pilote de périphérique est nécessaire. Windows demande le pilote du périphérique lorsqu'une carte est utilisée pour la première fois. Le processus d'installation est traité dans le guide d'installation. Le pilote de l'appareil peut être téléchargé sur la page de téléchargement.
Oui, tu peux voir les appareils dans le gestionnaire de périphériques de Windows. Ils apparaissent avec l'étiquette "Xilinx DMA".
Oui, tu peux exécuter plusieurs instances de l'application PCIeGen3Test en même temps, mais tu dois t'assurer que tu les as toutes ouvertes et configurées pour utiliser les bonnes cartes PCIe avant de lancer le premier test.
Oui, les ATX 6 broches alimentent la carte en électricité et doivent toujours être connectés. Il y a deux façons d'allumer la carte.
Option 1 : connexion via l'alimentation avec le câble adaptateur ATX inclus.
Option 2 : connexion via l'alimentation externe incluse.
NE PAS connecter la prise 6 pôles d'une alimentation ATX PC directement à J52. Le connecteur ATX à 6 broches a une autre affectation des broches que J52. Le fait de brancher un connecteur ATX à 6 broches sur J52 endommage la carte de test PCIe et annule la garantie de la carte.
Les transmissions DMA par paquets sont utilisées.
Oui, mais tu as besoin de l'édition Vivado Lab pour mettre à jour le firmware sur la carte. Dans le cas contraire, ta carte test PCIe peut nous être renvoyée pour être mise à jour.
Oui, lors de l'exécution du test de bouclage, l'application de test PCIe signale les erreurs de bas niveau suivantes :
Name of Error | Classification & sévérité | Couche détectée |
---|---|---|
Erreur de réception | Correct | Physique |
Mauvaise TLP | Correctable | Lien |
Mauvaise DLLP | Correctable | Lien |
Replay Time-out | Correctable | Lien |
Replay Number Rollover | Correctable | Lien |
TLP empoisonné Received | Incorrect - Non Fatal | Transaction |
Contrôle ECRC échoué | Incorrect - Non Fatal | Transaction |
Requête non transmise | Incorrect - Non Fatal | Transaction |
Délai d'achèvement | Incorrect - Non Fatal | Transaction |
Abandon de la complétion | Incorrect - Non Fatal | Transaction |
Terminaison inattendue | Incorrect - Non Fatal | Transaction |
Erreur de formation | Incorrect - Fatal | Physique |
Erreur de protocole DLL | Incorrect - Fatal | Lien |
Débordement du récepteur | Incorrect - Fatal | Transaction |
Erreur de protocole de contrôle de flux | Incorrect - Fatal | Transaction |
TLP malformé | Incorrect - Fatal | Transaction |
En fonction de la gravité, les erreurs PCIe signalées par l'application sont catégorisées comme suit :
Corrigible : erreurs qui peuvent avoir un impact sur les performances (comme la latence, la bande passante), mais aucune donnée/information n'est perdue et la connexion PCIe reste fiable. De telles erreurs sont corrigées par le matériel et aucune intervention logicielle n'est nécessaire.
Non corrigible Non grave : erreurs qui n'affectent pas la connexion PCI, mais les données/informations sont perdues. Les erreurs non graves sont des transactions endommagées qui ne peuvent pas être corrigées. Cependant, la carte de test PCI continue de fonctionner correctement et les autres transactions ne sont pas affectées, seules certaines transactions sont affectées.
Non corrigeable fatal : erreurs qui affectent la connexion PCIe, c'est-à-dire que la connexion PCIe n'est plus fiable et que les données/informations sont perdues.
Spécifications techniques
Code produit | PM142 |
---|---|
Norme PCIe | Gen3, Gen2 et Gen 1 (également compatible avec Gen4 et Gen 5, fonctionne à la vitesse Gen3) |
Connexion physique | connexion PCIe-Edge x8 (peut être utilisée sur x1 avec un adaptateur x8 vers x1) |
Vitesse maximale | 8 Gbit/s par piste |
Modes de transfert PCIe | DMA - accès direct à la mémoire |
FGPA | FPGA Xilinx Kintex UltraScale+ XCKU5P-2FFVB676E |
Heure | 100MHz |
Mémoire de l'appareil | 1 Go de mémoire à composants DDR4 (deux [256 MB x 16]) |
Tension d'utilisation | 12 VDC via un adaptateur externe (inclus dans la livraison) |
Dimensions | Hauteur : 17,59 cm (6,927 pouces) Epaisseur (±5%) : 0,1549 cm (0,061 pouce) Longueur : 24,13 cm (9,5 pouces) |
Poids | 256 g |
Normes CEM | EN 55022:2010, EN 55024:2010 |
Température de stockage | -25°C à +60°C |
Température d'utilisation | 0°C à +45°C |
Humidité | 10 % à 90 % sans condensation |
Modèle | FPGA AMD Kintex UltraScale+ KCU116 |
Numéro de modèle | PMPCIE03 |
Conformité électrique | CE |
RoHS (sans plomb) | Oui |
