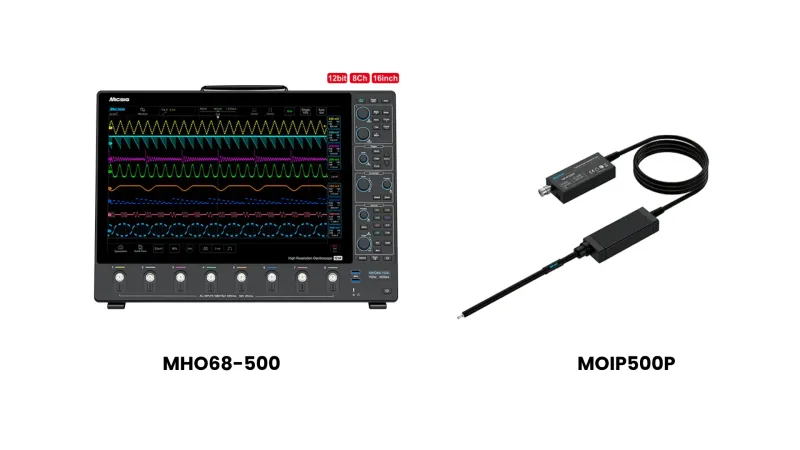

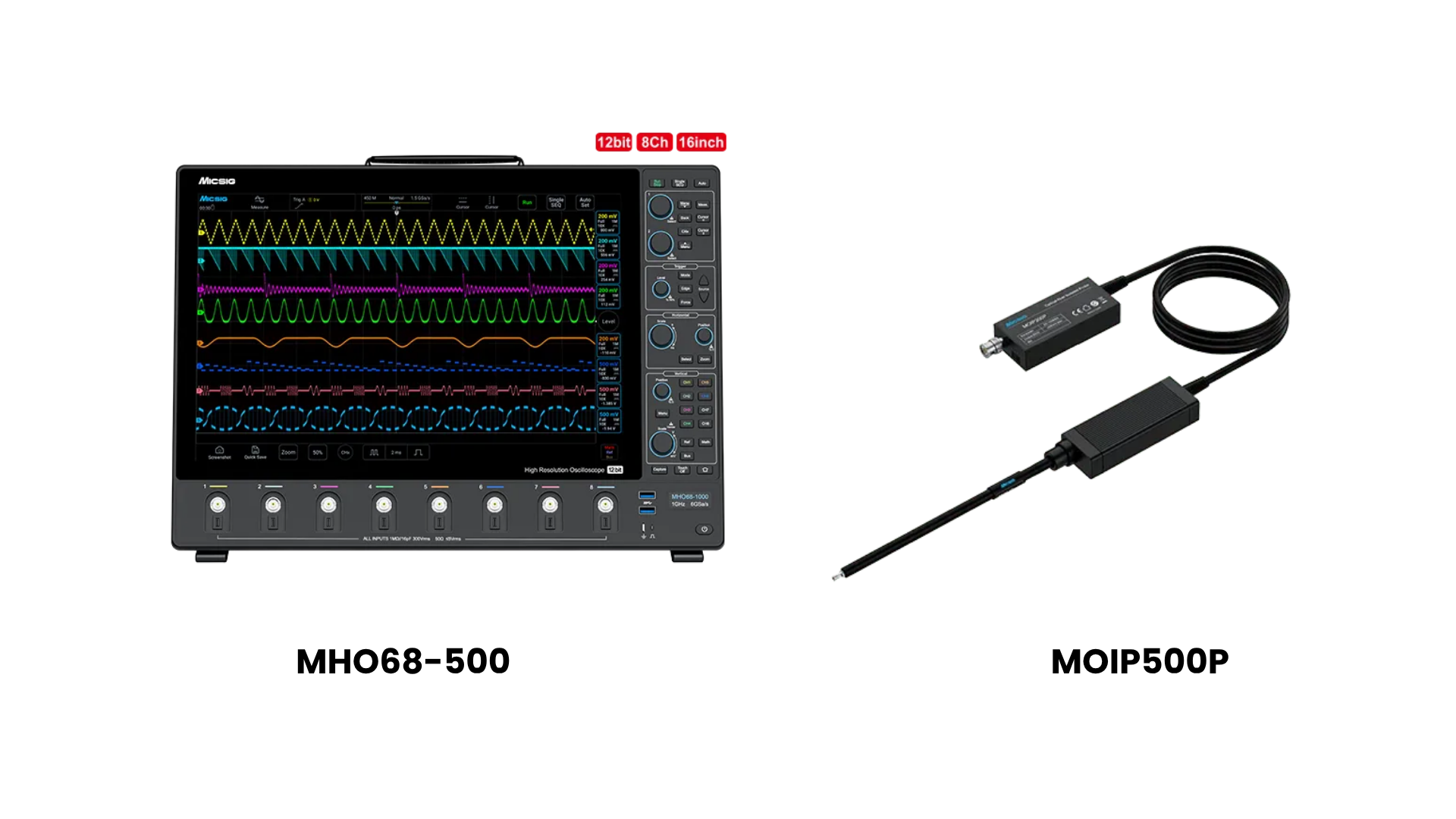

Micsig Pack MOIP-MHO68-500

Caractéristiques

Oscilloscope Micsig MHO68-500 12 bits

• Bande passante de 500 MHz, temps de montée ≤ 0,7 ns
• 8 canaux analogiques dans un seul appareil compact
• Convertisseur A/N 12 bits avec échantillonnage en temps réel à 6 GSa/s
• Profondeur de mémoire de 1800 Mpts
• Faible bruit : < 80 µVrms
• Écran tactile capacitif multipoint de 16 pouces, 1920 × 1200
• Boîtier ultra-fin : 3,52 cm
• Interface de sonde BNC standard et Mic-OPI™ ; Mic-OPI détecte automatiquement l'atténuation passive de la sonde.
• Déclenchement et décodage de bus : RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C ; ARINC-429 et MIL-STD-1553B en option
• Interfaces : Wi-Fi, LAN, hôte USB 3.0/2.0, USB Type-C, HDMI, sortie Trigger
• Système d'exploitation Android avec 32 Go de stockage interne pour l'enregistrement de formes d'onde et de vidéos
• Contrôle à distance via logiciel PC et application iOS/Android ; duplication d’écran via Wi-Fi, USB et HDMI

Sonde optiquement isolée Micsig SigOFIT MOIP500P (Gen 3)

• Bande passante de 500 MHz, temps de montée ≤ 800 ps
• Taux de réjection en mode commun (CMRR) : 180 dB (DC), 114 dB (500 MHz)
• Plage de tension de mode commun de 85 kVspk
• Mesures différentielles de ±0,01 V à ±20 kV avec embouts d'atténuation interchangeables
• Capacité d'entrée < 3 pF, adaptée aux nœuds de commutation GaN et SiC
• Précision du gain CC 1 %, dérive du point zéro < 0,1 %
• Mesures sans étalonnage ; aucune remise à zéro automatique requise.
• Fonctionnement continu grâce à un entraînement laser ; stabilité thermique améliorée
• Connecteurs coaxiaux MCX et MMCX pour la suppression des interférences en mode commun
• Fibre de 2 m de longueur (longueurs spéciales disponibles sur demande)
• Compatible avec tout oscilloscope BNC.
• Mesure directe des petits signaux basée sur SMA avec atténuation intégrée 2:1

Pourquoi choisir ce forfait ?

• Bande passante adaptée. La sonde et l'oscilloscope sont tous deux spécifiés pour 500 MHz. Vous obtenez la bande passante nominale à l'extrémité de la sonde, sans avoir à deviner quel composant limite le système.
• Mesures isolées côté haut. Mesure des signaux de grille côté haut et des nœuds de commutation flottants dans les circuits en demi-pont et en pont complet. Une isolation optique de 114 dB à 500 MHz empêche les interférences en mode commun de perturber le résultat de la mesure.
• Signaux faibles à fortes amplitudes. La résolution verticale de 12 bits et le niveau de bruit < 80 µVrms du MHO68-500 tirent parti de la large plage dynamique de la sonde, des signaux de millivolts jusqu'aux plages de kilovolts.
• Prêt à l'emploi. Le MOIP500P ne nécessite aucun étalonnage ni correction automatique du zéro. Il est livré avec des valeurs de crête OP50 (±25 V) et OP5000 (±2500 V), couvrant ainsi les connexions basse et haute tension dès le premier jour.
• Options d'extension. Ajoutez des pics d'atténuation jusqu'à ±20 kV ou combinez le MHO68-500 avec des sondes différentielles haute tension Micsig, des bobines Rogowski et des sondes de courant AC/DC sur les canaux restants.
• Un seul fournisseur. Commandes, conseils techniques et assistance auprès d'eVision Instruments. Des unités de démonstration sont disponibles sur demande.
