Ensemble 1 GHz : oscilloscope Micsig MHO68-1000 12 bits 8 canaux avec pointe de sonde optiquement isolée SigOFIT MOIP1000P pour les tests GaN, SiC et d'électronique de puissance.
Tarifs dégressifs sur demande !
28 000,00 € net
33 320,00 € TTC
Pays de livraison
Type de client
Währung
Délai de livraison : 1 semaine
Modèle
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 2,5% d'escompte pour paiement anticipé
- Si vous utilisez le mode de paiement anticipé par virement bancaire, 2,5% du montant de l'achat sera automatiquement déduit à la caisse.
Livraison gratuite
Configuration du produit
Personnalisez votre produit!
Cliquez sur une catégorie ci-dessous pour afficher les options disponibles.
Description

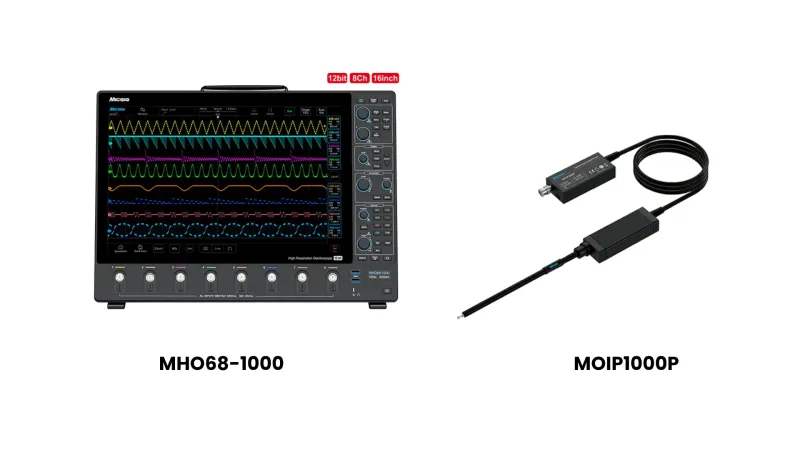

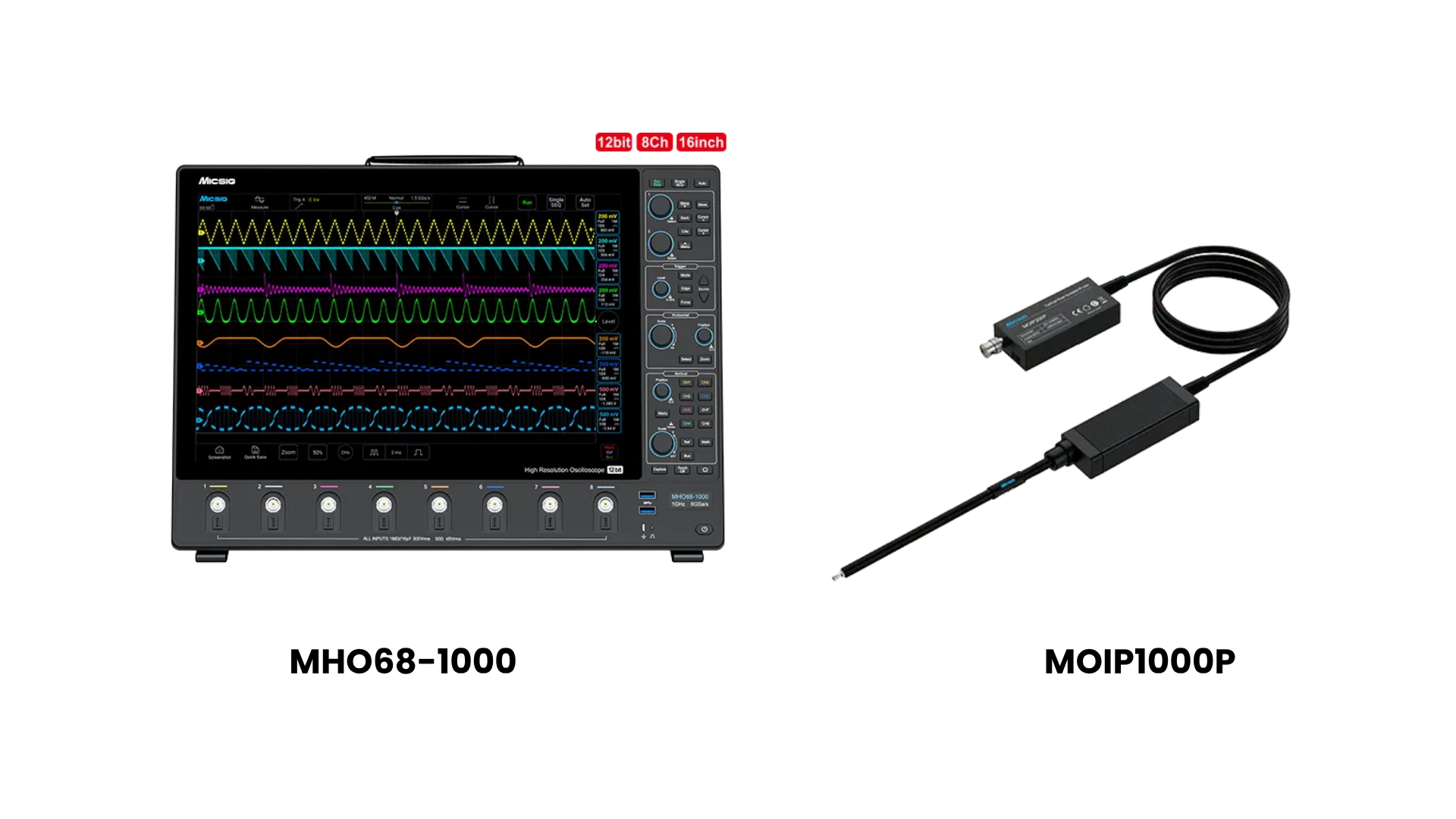

Le kit MOIP-MHO68-1000 associe l'oscilloscope 12 bits Micsig MHO68-1000 à la pointe de sonde à isolation optique SigOFIT MOIP1000P. Les deux sont conçus pour une bande passante de 1 GHz.
Ce système est conçu pour les applications d'électronique de puissance où le signal fonctionne à haute tension et commute rapidement. Il est notamment utilisé dans les circuits intégrés GaN rapides et les étages SiC avec des temps de balayage inférieurs à la nanoseconde. Le MOIP1000P transmet le signal par fibre optique et est piloté par laser. Il offre un taux de réjection en mode commun (CMRR) de 108 dB à 1 GHz et une plage de tension de mode commun de 85 kVpp. Le MHO68-1000 acquiert le signal avec une résolution de 12 bits, une fréquence d'échantillonnage de 6 GSa/s, une mémoire de 1800 Mpts et sept canaux analogiques supplémentaires pour la commande de grille, le courant et les signaux de contrôle.
Caractéristiques
Oscilloscope Micsig MHO68-1000 12 bits
- Bande passante de 1 GHz, temps de montée ≤ 0,4 ns
- 8 canaux analogiques dans un seul appareil compact
- Convertisseur A/N 12 bits avec échantillonnage en temps réel à 6 GSa/s
- Profondeur de mémoire de 1800 Mpts
- Faible bruit : < 80 µVrms
- Écran tactile capacitif multipoint de 16 pouces, 1920 × 1200
- Boîtier ultra-fin : 3,52 cm
- Interface de sonde BNC standard et Mic-OPI™ ; Mic-OPI détecte automatiquement l'atténuation passive de la sonde.
- Déclenchement et décodage de bus : RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C ; ARINC-429 et MIL-STD-1553B en option
- Interfaces : Wi-Fi, LAN, hôte USB 3.0/2.0, USB Type-C, HDMI, sortie Trigger
- Système d'exploitation Android avec 32 Go de stockage interne pour l'enregistrement de formes d'onde et de vidéos
- Contrôle à distance via logiciel PC et application iOS/Android ; duplication d’écran via Wi-Fi, USB et HDMI
Sonde optiquement isolée Micsig SigOFIT MOIP1000P (Gen 3)
- Bande passante de 1 GHz, temps de montée ≤ 450 ps
- Taux de réjection en mode commun (CMRR) : 180 dB (DC), 108 dB (1 GHz)
- Plage de tension de mode commun de 85 kVspk
- Mesures différentielles de ±0,01 V à ±20 kV avec embouts d'atténuation interchangeables
- Capacité d'entrée < 3 pF, adaptée aux nœuds de commutation GaN et SiC
- Précision du gain CC 1 %, dérive du point zéro < 0,1 %
- Mesures sans étalonnage ; aucune remise à zéro automatique requise.
- Fonctionnement continu grâce à un entraînement laser ; stabilité thermique améliorée
- Connecteurs coaxiaux MCX et MMCX pour la suppression des interférences en mode commun
- Fibre de 2 m de longueur (longueurs spéciales disponibles sur demande)
- Compatible avec tout oscilloscope BNC.
Pourquoi choisir ce forfait ?
- Bande passante personnalisée. La sonde et l'oscilloscope sont tous deux spécifiés jusqu'à 1 GHz. Vous bénéficiez de la bande passante nominale à l'extrémité de la sonde, sans avoir à deviner quel composant limite le système.
- Mesures isolées côté haut. Mesure des signaux de grille côté haut et des nœuds flottants dans les circuits en demi-pont et en pont complet. Une isolation optique de 108 dB à 1 GHz empêche les interférences en mode commun d'affecter le résultat de la mesure.
- Signaux faibles à fortes amplitudes. La résolution verticale de 12 bits et le niveau de bruit < 80 µVrms du MHO68-1000 tirent parti de la large plage dynamique de la sonde, des signaux de quelques millivolts jusqu'aux kilovolts.
- Prêt à l'emploi immédiatement. Le MOIP1000P ne nécessite aucun étalonnage ni correction automatique du zéro. Il est livré avec des valeurs de crête OP50 (±25 V) et OP5000 (±2500 V), couvrant ainsi les connexions basse et haute tension dès le premier jour.
- Options d'extension. Ajoutez des pics d'atténuation jusqu'à ±20 kV ou combinez le MHO68-1000 avec des sondes différentielles haute tension Micsig, des bobines Rogowski et des sondes de courant AC/DC sur les canaux restants.
- Un seul fournisseur. Commandes, conseils techniques et assistance auprès d'eVision Instruments. Des unités de démonstration sont disponibles sur demande.
MOIP1000P: Conseils de sonde
SigOFIT OP20-1G Pointe de sonde (20X | 1 GHz)
N° art.: OP20-1G
L'OP20-1G est une pointe d'atténuation 20X avec une bande passante de 1 GHz pour la série isolée par fibre optique Micsig SIGOFIT.
653,31 €*
SigOFIT OP50-1G Pointe de sonde (50X | 1 GHz)
N° art.: OP50-1G
L'OP50-1G est une pointe d'atténuation 50X avec une bande passante de 1 GHz pour la série de fibres optiques isolées Micsig SIGOFIT.
653,31 €*
SigOFIT OP100-1G Pointe d'atténuation (100X | 1 GHz )
N° art.: OP100-1G
L'OP100-1G est une pointe d'atténuation 100X avec une bande passante de 1 GHz pour la série de fibres optiques isolées Micsig SIGOFIT.
653,31 €*
SigOFIT OP2-1G Pointe de sonde (2000X | 1 GHz)
N° art.: OP2000-1G
L'OP2000-1G est une pointe d'atténuation 2000X avec une bande passante de 1 GHz pour la série de fibres optiques isolées Micsig SIGOFIT.
712,81 €*
SigOFIT OP5-1G pointe de sonde (5000X | 1 GHz)
N° art.: OP5000-1G
L'OP5000-1G est une pointe d'atténuation 5000X avec une bande passante de 1 GHz pour la série isolée par fibre optique Micsig SIGOFIT.
974,61 €*
Pointe de sonde SigOFIT OP10000-1G (10000x | 1 GHz)
N° art.: OP10000-1G
L'OP10000-1G est un pic d'atténuation de 10000x avec une bande passante de 1 GHz pour la série Micsig SIGOFIT isolée par fibre optique.
974,61 €*
SigOFIT OP20000-2 Pic d'atténuation (20000x | 200 MHz)
N° art.: OP20000-2
L'OP20000-2 est une pointe d'atténuation 20000X avec une bande passante de 200 MHz pour la série Micsig SIGOFIT isolée en fibre de verre.
2 259,81 €*
Pointe d'atténuation SigOFIT OP30000-2 (30000x | 200 MHz)
N° art.: OP30000-2
L'OP30000-2 est un pic d'atténuation de 30 000 fois avec une bande passante de 200 MHz pour la série Micsig SIGOFIT isolée par fibre optique.
2 259,81 €*
Pointe d'atténuation SigOFIT OP40000-2 (40000x | 200 MHz)
N° art.: OP40000-2
L'OP40000-2 est une pointe d'atténuation 40000X avec une bande passante de 200 MHz pour la série Micsig SIGOFIT à isolation par fibre.
2 259,81 €*
Atténuateur RF SigOFIT OP5000 (300 kHz-50 MHz/5 kV)
N° art.: OP5000-RF
L'OP5000-RF est une pointe d'atténuation avec une bande passante de 50 MHz pour la série Micsig SIGOFIT isolée par fibre optique.
1 545,81 €*
Adaptateur SigOFIT OP-SMA
N° art.: OP-SMA
L'adaptateur Micsig OP-SMA assure une connectivité SMA directe pour les sondes SigOFIT MOIP, permettant des mesures précises des signaux de faible niveau et des tests RF.
189,21 €*
MOIP1000P: Accessoires
Adaptateur secteur MS-12V2.5A
N° art.: MS-Adapter-12V2.5A
Ce bloc d'alimentation est adapté aux sondes SigOFIT dispose d'une sortie USB C avec 12V & 2,5A fixes.
71,40 €*
Kit de clips IC MMCX
N° art.: MMCX-IC-Clip-Set
Le kit de clips IC MMCX est compatible avec toutes les pointes d'atténuation MMCX de la série de sondes SigOFIT.
53,55 €*
Kit de câbles d'extension MCX
N° art.: MCX-ext-cable-set
Le kit de câbles d'extension MCX comprend une tête de broche, 2x extensions de lignes et des clips DuPont.
53,55 €*
Kit de câbles d'extension MMCX
N° art.: MMCX-ext-cable-set
Le kit de câbles d'extension MMCX comprend une tête de broche, 2x extensions de lignes et des clips DuPont.
53,55 €*
Kit MCX
N° art.: MCX-set
Le kit Micsig MCX comprend 5x MCX femelles et 1x MCX solder lead compatible avec toutes les pointes d'amortissement SigOFIT MCX
47,60 €*
Kit MCX 5 trous
N° art.: MCX-5-hole-set
Le set Micsig MCX 5 hole se compose d'un adaptateur MCX 5 trous et d'un set de têtes de pin.
53,55 €*
Kit MMCX
N° art.: MMCX-Set
Le kit Micsig MMCX comprend 5x MMCX femelles et 1x MMCX solder lead compatible avec toutes les pointes d'atténuation SigOFIT MMCX
47,60 €*
Leads MCX
N° art.: MCX-Leads
1 pièce de MCX Leads adaptée aux sondes isolées optiquement de la série SigOFIT.
11,90 €*
Leads MMCX
N° art.: MMCX-Leads
1 pièce MMCX Lead adaptée aux sondes isolées optiquement de la série SigOFIT.
11,90 €*
MCX IC Clip Set
N° art.: MCX-IC-Clip-Set
Le MCX IC Clip Set est compatible avec toutes les pointes d'atténuation MCX de la série de sondes SigOFIT.
53,55 €*
Prises MCX
N° art.: MCX-Sockets
1 pièce MCX Socket adaptée aux sondes isolées optiquement de la série SigOFIT.
11,90 €*
Prises MMCX
N° art.: MMCX-Sockets
1 pièce MMCX Socket adaptée aux sondes isolées optiquement de la série SigOFIT.
11,90 €*
RS-485 set (SigOFIT)
N° art.: RS-485 set
Le set RS-485 permet aux sondes SigOFIT de recevoir des commandes RS-485 pour activer automatiquement l'étalonnage du zéro ou le changement de gamme.
107,10 €*
MHO68-1000 : Accessoires
Adaptateur secteur MS-24V5A
N° art.: MS-Adapter-24V5A
Cette alimentation est compatible avec tous les oscilloscopes de la série Micsig MHO3 et MDO.
83,30 €*
BNC2BNC1.6 Câble de test BNC vers BNC
N° art.: BNC2BNC1.6
Le câble de test Micsig BNC2BNC1.6 BNC vers BNC mesure 1 mètre de long.
11,90 €*
MS-A-001 Câble BNC vers banane
N° art.: MS-A-001
Le câble Micsig MS-A-001-01 BNC vers banane mesure 1,3 mètre de long.
19,04 €*
MS-A-004 Pinces à pinces
N° art.: MS-A-004
Pinces Micsig MS-A-004 compatibles avec tous les oscilloscopes Micsig.
36,89 €*
MS-A-005 Sonde de multimètre
N° art.: MS-A-005
Les sondes de multimètre Micsig MS-A-005 sont compatibles avec tous les oscilloscopes Micsig.
11,90 €*
MS-A-006 Pince crocodile isolée (Grande)
N° art.: MS-A-006
Les pinces crocodiles isolées MS-A-006 de Micsig sont compatibles avec tous les oscilloscopes de Micsig
26,18 €*
MS-A-007 Aiguille de test
N° art.: MS-A-007
Les aiguilles de test Micsig MS-A-007 sont compatibles avec tous les oscilloscopes Micsig.
17,85 €*
MS-A-011 Pinces crocodiles (petites)
N° art.: MS-A-011
Les pinces crocodile MS-A-011 de Micsig sont conçues pour les oscilloscopes à tablette Micsig.
10,71 €*
MS-A-012 Aiguille pour crochet de test
N° art.: MS-A-012
Les aiguilles de crochet de test Micsig MS-A-012 sont adaptées aux oscilloscopes à tablette Micsig.
19,04 €*
MS-HB Sacoche souple
N° art.: MS-HB
Sacoche souple Micsig adaptée à tous les modèles d'oscilloscopes portables.
47,60 €*
OHK05 Télécommande
N° art.: OHK05
La télécommande Micsig OHK05 est compatible avec tous les oscilloscopes portables des séries ETO/ATO/TO de Micsig.
89,25 €*
USB2WLAN WLAN Dongle USB pour oscilloscopes
N° art.: USB2WLAN
Ce dongle USB permet, lorsqu'il est connecté à un oscilloscope Micsig, d'accéder au réseau via WLAN.
17,85 €*
MHO68-1000 : Capteurs différentiels
DP1502 (50X/500X) Sonde différentielle haute tension 474,81 €*
N° art.: DP1502
Variantes de 296,31 €*
DP3002 (100X/1000X) Sonde différentielle haute tension 474,81 €*
N° art.: DP3002
Variantes de 296,31 €*
MHO68-1000 : Sondes et pinces de courant
Pince ampèremétrique ACP1
N° art.: ACP1000
La pince ampèremétrique Micsig ACP1000 permet de mesurer le courant alternatif de 100mA à 1000A avec une bande passante de 100 Hz à 100 KHz.
224,91 €*
Pince ampèremétrique CP2100A
N° art.: CP2100A
La sonde Micsig CP2100A a deux plages de mesure optionnelles de 10 A et 100 A avec une bande passante de 800 KHz
355,81 €*
Pince ampèremétrique CP2100B
N° art.: CP2100B
La sonde Micsig CP2100B a deux plages de mesure optionnelles de 10 A et 100 A avec une bande passante de 2,5 MHz
593,81 €*
MHO68-1000 : Sondes de courant de Rogowski
RCP12000L-700 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP12000L-700
Variantes de 1 129,31 €*
RCP12000M-700 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP12000M-700
Variantes de 1 129,31 €*
RCP12000S-700 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP12000S-700
Variantes de 1 129,31 €*
RCP1200L-700 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP1200L-700
Variantes de 1 129,31 €*
RCP1200M-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP1200M-200
Variantes de 1 129,31 €*
RCP1200S-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP1200S-200
Variantes de 1 129,31 €*
RCP1200XS-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP1200XS-200
Variantes de 1 129,31 €*
RCP120M-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP120M-200
Variantes de 1 129,31 €*
RCP120S-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP120S-200
Variantes de 1 129,31 €*
RCP3000L-700 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP3000L-700
Variantes de 1 129,31 €*
RCP3000M-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP3000M-200
Variantes de 1 129,31 €*
RCP3000S-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP3000S-200
Variantes de 1 129,31 €*
RCP300M-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP300M-200
Variantes de 1 129,31 €*
RCP300S-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP300S-200
Variantes de 1 129,31 €*
RCP300XS-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP300XS-200
Variantes de 1 129,31 €*
RCP6000L-700 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP6000L-700
Variantes de 1 129,31 €*
RCP6000M-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP6000M-200
Variantes de 1 129,31 €*
RCP6000M-700 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP6000M-700
Variantes de 1 129,31 €*
RCP6000S-200 Sonde de courant à bobine de Rogowski 1 248,31 €*
N° art.: RCP6000S-200
Variantes de 1 129,31 €*
MHO68-1000 : Sondes optiquement isolées
