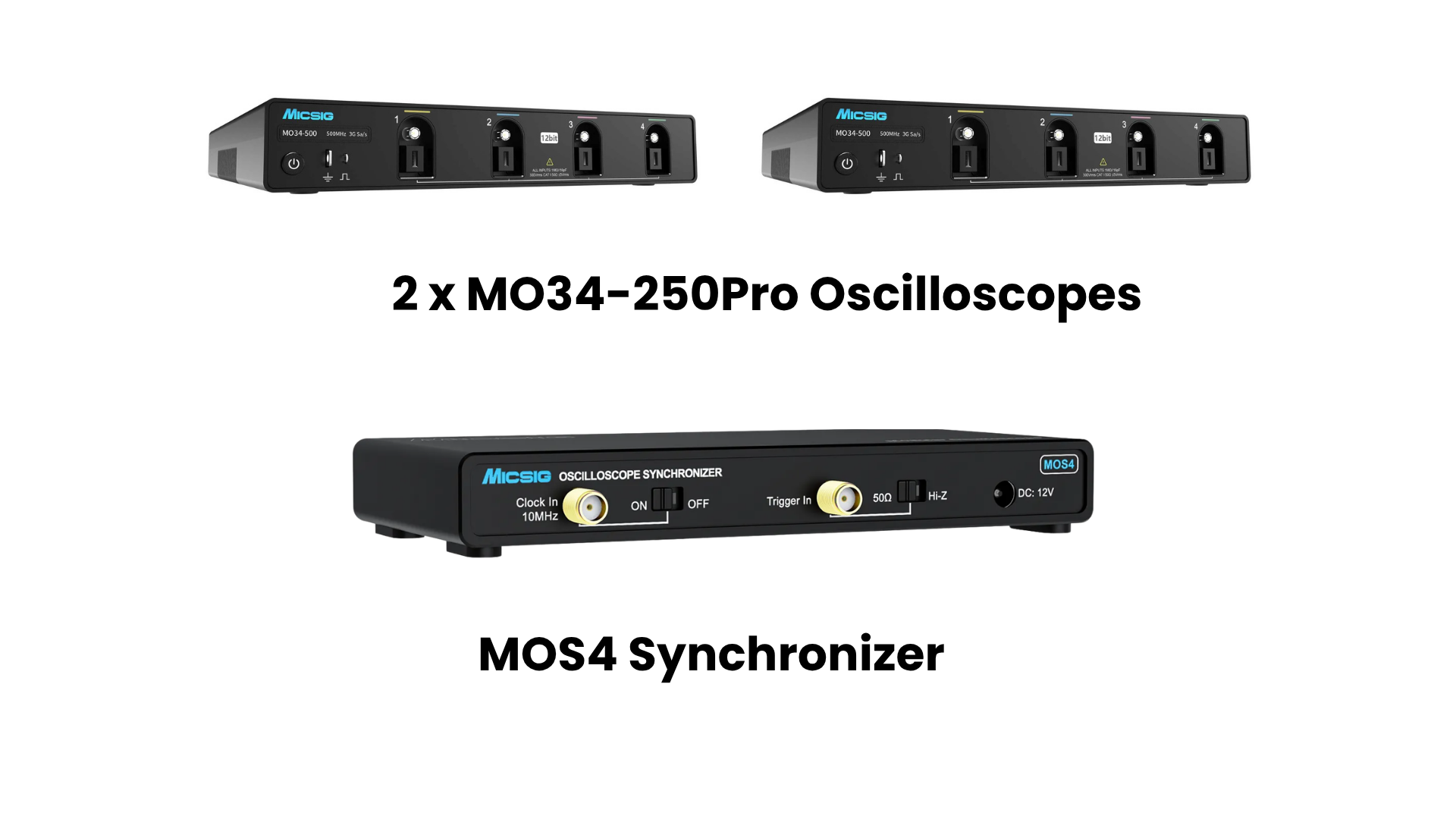

Système 250 MHz, 12 bits pour l'intégration de tests : deux oscilloscopes Micsig MO34-250Pro avec SFP+ et kit de transmission, synchronisés par le MOS4.
Tarifs dégressifs sur demande !
6 369,00 € net
7 579,11 € TTC
Pays de livraison
Type de client
Währung
Délai de livraison : 1 semaine
Contenu : 1
Modèle
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Garantie de 3 ans
- 2,5% d'escompte pour paiement anticipé
- Si vous utilisez le mode de paiement anticipé par virement bancaire, 2,5% du montant de l'achat sera automatiquement déduit à la caisse.
Livraison gratuite
Configuration du produit
Personnalisez votre produit!
Cliquez sur une catégorie ci-dessous pour afficher les options disponibles.
Description
Le kit MO34-250-Bundle-Pro associe deux oscilloscopes modulants Micsig MO34-250Pro au synchroniseur MOS4 pour former un système de mesure à 8 voies fonctionnant à 250 MHz. Le MOS4 fournit une horloge de référence et un signal de déclenchement communs à 10 MHz, garantissant ainsi la synchronisation des deux instruments avec un écart temporel inférieur à 100 ps. Un logiciel PC gratuit permet de contrôler et d'utiliser les deux oscilloscopes comme un système unique.
Les modèles Pro sont conçus pour l'intégration système. Par rapport au modèle MO34 standard, chaque MO34-250Pro offre en plus un logiciel d'intégration, un kit de transmission haut débit (matériel et logiciel) et une interface SFP+. Avec une fréquence de fonctionnement de 250 MHz, il convient à la production et aux tests finaux de systèmes embarqués, de contrôleurs de moteurs et de convertisseurs de puissance, où huit signaux, tels que les tensions d'alimentation, les sorties PWM, les lignes de capteurs et le trafic de données CAN ou LIN, sont testés sur chaque appareil.
Le système est de conception modulaire. Un MOS4 synchronise jusqu'à quatre oscilloscopes, deux unités MO34 supplémentaires étendent le système à 16 voies, et d'autres synchroniseurs peuvent encore augmenter ce nombre.Caractéristiques
Oscilloscope modulaire 12 bits Micsig MO34-250Pro
- Bande passante de 250 MHz, temps de montée ≤ 1,4 ns
- 4 canaux analogiques par unité ; 8 canaux dans ce pack
- Résolution verticale de 12 bits (4096 niveaux, 16 fois plus qu'un CAN 8 bits)
- Fréquence d'échantillonnage de 3 GSa/s et profondeur de mémoire de 360 Mpts ; la mémoire n'est pas réduite avec deux canaux actifs.
- Fréquence d'acquisition de formes d'onde jusqu'à 230 000 WFMS/s
- Bruit de fond < 80 µVrms
- Mémoire segmentée en standard et filtrage matériel numérique
- Déclenchement et décodage de bus : UART, I²C, SPI, CAN, CAN FD, LIN, FlexRay
- Configuration Pro : Logiciel d'intégration système et kit de boîte de vitesses haute vitesse (matériel et logiciel)
- Interface SFP+ pour la transmission de données à haut débit (disponible uniquement sur les modèles Pro)
- Autres interfaces : LAN, WLAN, hôte USB 3.0/2.0, USB Type-C, HDMI, sortie de déclenchement, mise à la terre
- Contrôle à distance via logiciel PC et commandes SCPI ; application iOS et Android
- Pas d'écran intégré : sortie de l'interface utilisateur sur n'importe quel écran HDMI.
- 32 Go de stockage interne ; système d'exploitation Android
- Boîtier compact, épaisseur max. 3 cm, 1,1 kg ; empilable et montable en rack.
Synchroniseur d'oscilloscope Micsig MOS4
- Synchronise jusqu'à 4 oscilloscopes (16 canaux)
- Distribution partagée de l'horloge de référence et du déclenchement à 10 MHz
- Différence de temps entre les appareils < 100 ps
- Entrée de déclenchement commutable entre 50 Ω et haute impédance
- Connecteur SMA ; alimentation 12 V CC / 1,5 A
- Format compact : 132,4 × 77 × 18,7 mm, 190 g
Pourquoi choisir ce forfait ?
- Prêt pour l'intégration système. Le logiciel d'intégration, le kit de transmission haut débit et le module SFP+ sont inclus avec les deux oscilloscopes. Aucun module d'intégration supplémentaire n'est requis.
- 8 canaux synchronisés. Huit canaux 12 bits alignés temporellement provenant d'un seul système, au lieu d'un instrument à 4 canaux ou de deux oscilloscopes non synchronisés.
- La bande passante est adaptée à la tâche. 250 MHz et un temps de montée ≤ 1,4 ns couvrent les signaux typiques embarqués, de commande et de conversion de puissance.
- Le contrôle s'effectue via un seul appareil. Le logiciel PC gratuit gère les deux appareils comme un système à 8 canaux ; il peut être connecté à votre propre logiciel de test via des commandes SCPI.
- Conçu pour un montage en rack. Sans écran intégré, seulement 3 cm d'épaisseur, empilable et montable en rack. Les résultats peuvent être affichés sur n'importe quel moniteur HDMI ou sur l'ordinateur hôte.
- Ajoutez deux unités MO34 supplémentaires au même MOS4 pour obtenir 16 canaux.
- Assistance fournisseur. Services de conseil, de traitement des commandes et d'assistance fournis par eVision Instruments en tant que distributeur Micsig.
Connexion modulaire
La série MO34 prend en charge le montage en rack et la synchronisation de plusieurs appareils dans une matrice pour obtenir un plus grand nombre de canaux analogiques (4*N).La connexion SFP+ permet également des vitesses de transfert de données allant jusqu'à 1 Gbit/s, offrant ainsi des possibilités d'intégration illimitées.
