525,00 € net
938,91 € TTC
Délai de livraison : 1-2 semaines
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Garantie de 3 ans
- 2,5% d'escompte pour paiement anticipé
- Si vous utilisez le mode de paiement anticipé par virement bancaire, 2,5% du montant de l'achat sera automatiquement déduit à la caisse.
Configuration du produit
Description

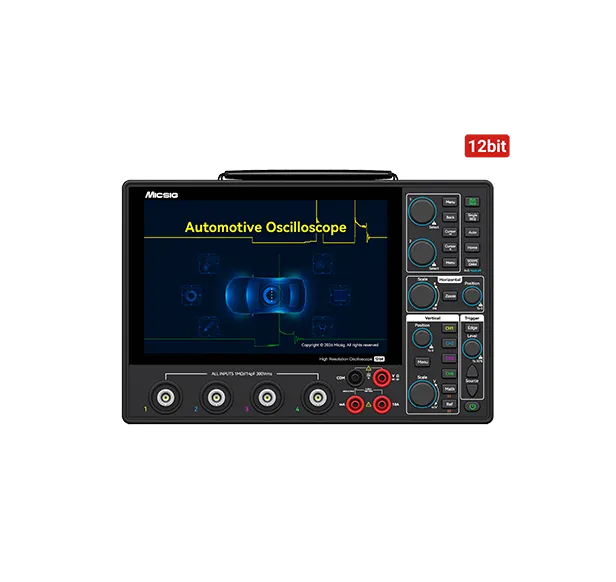

L'oscilloscope automobile professionnel haute résolution Micsig AHO1 est doté d'un convertisseur analogique-numérique 12 bits, d'une bande passante de 200 MHz, de 4 voies analogiques, d'une fréquence d'échantillonnage en temps réel de 1 GSa/s et d'une profondeur de mémoire de 110 Mpts.
Grâce à sa conception ultra-mince (seulement 3,1 cm d'épaisseur), sa batterie Li-ion intégrée et puissante et son port de chargement USB Type-C, il est idéal pour les réparations mobiles et en extérieur.
Grâce à une architecture logicielle double innovante pour les applications générales et les véhicules, et à des modes de test spécifiques pour les moteurs, les capteurs et les véhicules électriques, il prend en charge le diagnostic des moteurs à combustion et des véhicules électriques, aidant ainsi les techniciens à réparer les pannes plus rapidement et à accroître l'efficacité du service.
Caractéristiques
- Multimètre intégré complet avec 4⅚ chiffres
- Batterie intégrée de 16 800 mAh offrant jusqu'à 4 heures d'autonomie.
- Système d'exploitation Android avec des applications supplémentaires utiles
- 4 canaux, bande passante de 200 MHz et fréquence d'échantillonnage en temps réel de 1 GS/s.
- Profondeur de stockage jusqu'à 110 Mpts et débit de capture jusqu'à 78 000 Wfms/s
- Écran tactile de 8 pouces avec fonction tactile multipoint et un excellent rapport écran/corps
- Interfaces : Wi-Fi, hôte USB 3.0/2.0, USB Type-C, HDMI, sortie de déclenchement, mise à la terre
- Déclenchement et décodage de bus pris en charge : RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD1553B
- Logiciel PC, application mobile iOS et Android pour le contrôle à distance, le partage d'écran et le transfert de données avec l'oscilloscope.
Points forts du produit
système d'exploitation convivial
Le système d'exploitation SigTest, qui a été continuellement amélioré au fil des ans grâce à la collaboration et aux suggestions de milliers d'ingénieurs, offre trois modes de fonctionnement : fonctionnement tactile pur, fonctionnement par boutons purs et fonctionnement hybride.
Profondeur de stockage élevée
La mémoire segmentée divise par défaut l'espace de stockage limité en plusieurs petits segments, permettant ainsi de capturer plusieurs événements déclencheurs dans un seul emplacement mémoire. Grâce à des fonctions d'analyse et d'affichage pratiques, elle offre un affichage intégré et personnalisé. L'analyse et le positionnement sont ainsi plus précis et efficaces, et la recherche de détails fins est grandement simplifiée.
Résolution verticale de 12 bits
La série MHO1 utilise un convertisseur analogique-numérique (CAN) 12 bits haute résolution avec jusqu'à 4 096 niveaux de quantification, soit 16 fois plus qu'un CAN 8 bits classique. Cela permet aux utilisateurs de percevoir les détails de la forme d'onde avec une précision et une clarté accrues.
Batterie longue durée
Exemples de diagnostic de véhicule
Test d'allumage primaire
Diagnostic d'allumage pour l'allumage primaire et secondaire
tests de sonde
ABS, sonde lambda, cliquetis, diagnostic du capteur de carburant, etc.
tests de réseau
Inclut les tests de réseau pour CAN, LIN, Flexray et K-line.
Diagnostic du lecteur
Spécifications techniques
| Modèle |  AHO14-200 |
| bande passante | 200 MHz |
| Temps d'ascension | ≤ 1,75 ns |
| Canaux analogiques | 4 |
| Taux d'échantillonnage | 1 GSa/s |
| Profondeur de stockage | 110 Mpts |
| Taux de capture de forme d'onde maximal | 50 000 wfms/s |
| Résolution verticale | 12 bits |
| Interfaces | Hôte USB 3.0, USB Type-C, LAN, HDMI, sortie Trigger |
| Tests pris en charge | Systèmes de charge/démarrage, capteurs, actionneurs, allumage, réseaux (CAN L/H, CAN FD, LIN, FlexRay, K-Line), essais combinés |
| Afficher | Écran tactile LCD TFT de 8 pouces, 1280 × 800 pixels |
| Batterie (en option) | Batterie lithium-ion 3,7 V, 16 000 mAh |
| charge | Alimentation 12 V, compatible USB Type-C |
| précision du multimètre | 4 5/6 chiffres |
| Dimensions / Poids | 265 × 174 × 31 mm / 1,73 kg |
Documentation
Accessoires
Sondes différentielles
Sondes et pinces de courant
sondes de courant de Rogowski
Sondes optiquement isolées
sondes à main levée
