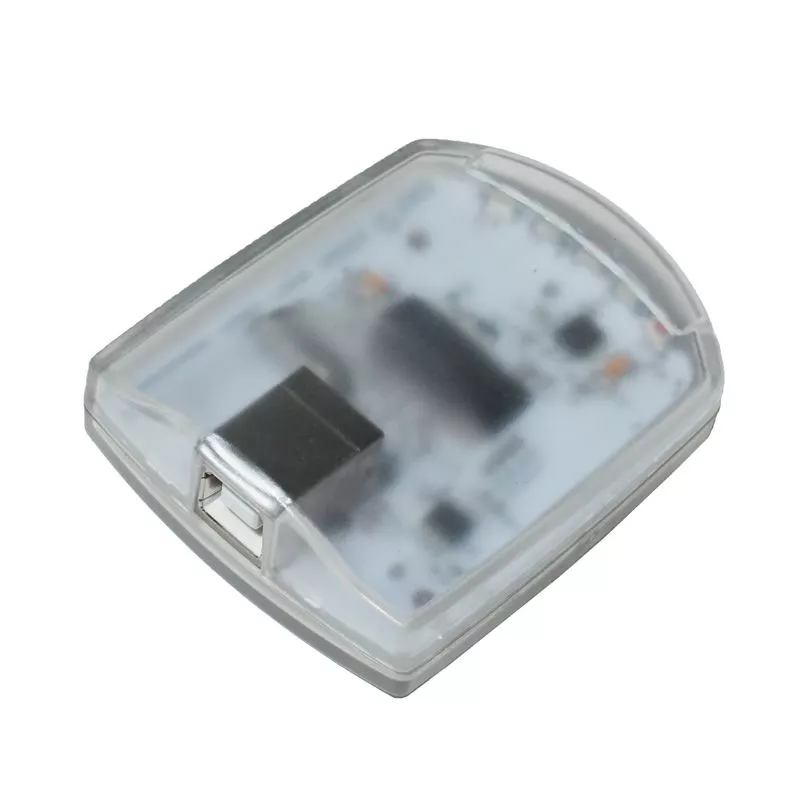

Passmark Connecteur USB 2.0 loopback

Les pilotes ne sont actuellement disponibles que pour Windows XP SP3, 2003 Server, Vista, Windows 7 et 2008 Server (en 32bit et 64bit).
Microsoft ne supporte pas USB2.0 dans Windows NT, 95, 98 et ME. Mac n'est pas supporté non plus.
Linux avec des versions de noyau 2.6.9 ou plus est supporté s'il est utilisé avec BurnInTest pour Linux v2 (ou plus). LibUSB est également nécessaire. (Il s'agit d'une bibliothèque Linux standard qui est fournie avec presque toutes les distributions Linux).

Pour Windows, un pilote de périphérique est nécessaire. Il est fourni avec les connecteurs sur une disquette ou peut être téléchargé. Lors de la première utilisation d'un connecteur, Windows demandera le pilote de l'appareil. La procédure d'installation est décrite dans le guide d'installation. Pour Linux, aucun pilote de périphérique spécifique n'est nécessaire.

J'ai remarqué que le numéro de modèle du connecteur USB 2.0 loopback a changé de "PMUSB02" à "PMUSB02 (rev2)". En quoi consiste cette différence ?

Nous avons constaté que de nombreuses erreurs peuvent survenir sur les connecteurs de la face avant, en particulier en mode benchmark. Les messages d'erreur qui peuvent être consignés comprennent ;

• Test arrêté à cause d'une erreur : échec de l'écriture du benchmark (31)
• Erreur de pilote de périphérique USB signalée : 0xc0000001
• État de la demande USB signalé : 0xc0011

Ces erreurs entraînent souvent la déconnexion ou la reconnexion du connecteur USB3 loopback. En testant les ports à l'arrière du même appareil, il n'y a pas d'erreurs similaires, ce qui indique que les ports à l'avant disposent d'un câblage et d'un blindage de mauvaise qualité, très similaires aux problèmes USB2 sur les ports à l'avant.

Non. V1 ou V2 du firmware est nécessaire pour le connecteur PassMark USB 2.0 Loopback modèle "PMUSB02". V3 du firmware est nécessaire pour le connecteur PassMark USB 2.0 Loopback modèle "PMUSB02 (rev2)" et utilise de nouvelles fonctions matérielles qui ne sont pas disponibles avec la révision précédente du matériel.

Il s'agit d'un problème connu avec le chipset Intel Ibex Peak sous Windows XP et l'ancienne révision 1 du matériel USB 2.0 Loopback. Nous recommandons d'utiliser la révision 2 actualisée du connecteur USB 2.0 Loopback qui fonctionne avec le chipset.

BurnInTest Pro v7.0 avec pilote de périphérique USB 2.0 Loopback V7.0 supporte le test de jusqu'à 25 ports USB avec des connecteurs USB 2.0 Loobpack.

Oui, tu peux voir les appareils dans le gestionnaire de périphériques de Windows. Ils apparaissent sous la désignation "Pilote USB2 (PMUSB.sys)".

Oui, mais ils n'utiliseront pas la bande passante supplémentaire disponible en 2.0.

Dans la plupart des cas, les hubs USB alimentés par le bus consomment trop d'énergie des ports USB du PC pour supporter des appareils USB2 supplémentaires connectés au hub. Nous recommandons d'utiliser des hubs USB avec leur propre alimentation si nécessaire (les hubs avec leur propre alimentation sont livrés avec leur propre bloc d'alimentation).

Si le port USB d'un PC n'a pas assez de courant pour démarrer l'appareil USB2Test en mode haute vitesse, tu reçois le message d'erreur du pilote de l'appareil HID "Cet appareil ne peut pas démarrer (code 10)". Déconnecte les autres appareils du même hub USB racine pour fournir plus d'énergie à l'appareil. Cela se produit typiquement lorsqu'un appareil de test USB2 est connecté à un hub alimenté par le bus ou à un ordinateur portable qui fonctionne sur batterie. Passe à un hub avec sa propre alimentation ou connecte l'ordinateur portable à une alimentation secteur.

Microsoft a constaté une multitude de problèmes avec différentes configurations de systèmes d'exploitation et de contrôleurs hôtes USB2 sur différentes cartes mères de PC. Il est important de s'assurer que tu as les derniers pilotes de périphériques inclus dans les derniers Service Packs de Microsoft et les derniers patchs de système d'exploitation.

Si tu ajoutes des périphériques USB au bus (Universal Serial), tu constateras une diminution de la performance maximale de chaque périphérique USB. Cela est prévisible et est dû à l'augmentation de l'overhead sur le bus lorsque plus de périphériques sont ajoutés. Les frais généraux générés par chaque appareil USB sur le bus réduisent le nombre d'octets qui peuvent être utilisés par d'autres appareils USB pendant une trame (c'est-à-dire que moins de blocs de données peuvent être transmis par trame). Les frais généraux incluent l'organisation des paquets, les informations de cadrage, le polling, le réglage de la cadence et le temps réservé.

Les transmissions USB en vrac sont utilisées. Les transmissions en vrac garantissent la précision des données grâce à la détection des données erronées et aux tentatives de répétition automatiques.

Cela signifie que le connecteur loopback USB 2.0 a signalé une erreur d'émetteur-récepteur de périphérique. Les erreurs d'émetteur-récepteur sont déclenchées lorsque l'émetteur-récepteur USB du connecteur loopback USB 2.0 détecte une erreur qu'il considère comme telle. Il s'agit d'événements de bas niveau qui peuvent entraîner la retransmission du paquet. Ils ne constituent pas des erreurs de données au niveau de l'application. Ces erreurs ne sont généralement pas visibles pour l'utilisateur, mais elles sont affichées pour identifier les problèmes potentiels, par exemple les câbles de mauvaise qualité, les câbles trop longs ou les installations du système avec un blindage électrique insuffisant et de fortes perturbations électriques sur le bus. Les erreurs qui peuvent provoquer une erreur d'émetteur-récepteur sont les suivantes :

• Mauvaise PID
• Erreur CRC
• Erreur de bit stuff
• Bits supplémentaires dans un paquet
• EOP à pleine vitesse se termine sur K
• Perte de la grande vitesse avant EOP (paquet tronqué)
• Débordement (l'horloge hôte va trop vite ou l'horloge de l'appareil va trop lentement)
• Jeton supérieur à 3 octets (cela peut se produire si le connecteur USB 2.0 loopback est utilisé derrière un hub et que des appareils sont connectés au hub à faible ou pleine vitesse).
  Il faut noter que les erreurs de l'émetteur-récepteur de l'appareil ne sont pas un signe que la connexion USB n'est pas conforme à la spécification USB.

USB2.0 High-Speed est généralement indiqué à 480 Mb/sec. USB2.0 et USB1.x Full-Speed est normalement indiqué à 12 Mb/sec. Les débits de données n'atteindront jamais ces vitesses sur un appareil réel, car une partie de la bande passante de signalisation est utilisée par l'organisation des paquets, les informations de trame, l'interrogation, le réglage de l'horloge et le temps réservé. Sur un PC fonctionnant correctement avec un seul périphérique USB connecté, tu devrais normalement atteindre une vitesse maximale mesurée de l'ordre d'environ :

• Ports USB2.0 à haute vitesse connectés à la carte mère : 300Mb/sec.
• Ports USB2.0 haute vitesse connectés à une carte PCI typique : 150Mb/sec.
• Ports Full Speed USB2.0 ou USB1.x connectés à la carte mère : 8Mb/sec.
• Ports Full Speed USB2.0 ou USB1.x connectés à une carte PCI typique : 6Mb/sec.

Plus il y a de périphériques USB connectés au PC, plus la vitesse maximale de chaque port USB est lente.

Oui, une API est disponible, tu trouveras plus d'informations sur le site de Passmark Software.
