399,00 € net
474,81 € TTC
En stock, délai de livraison : 1 à 3 jours
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 3 ans de garantie
- 2,5% d'escompte pour paiement anticipé
- Si vous utilisez le mode de paiement anticipé par virement bancaire, 2,5% du montant de l'achat sera automatiquement déduit à la caisse.
Configuration du produit
Description

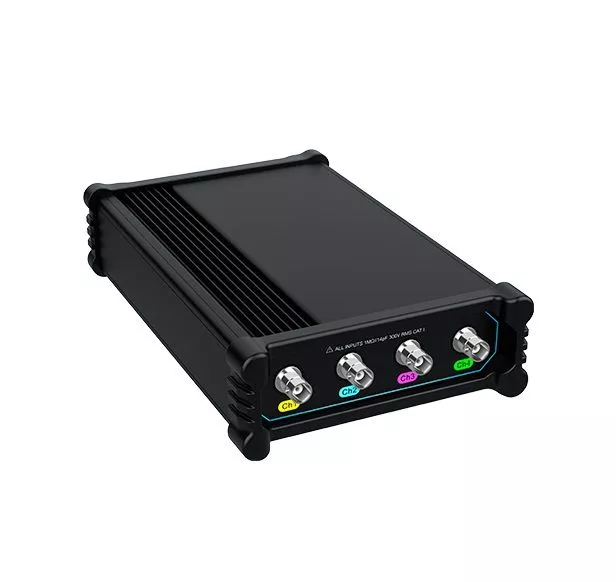

Le VATO2004 est un oscilloscope de plateforme dont l'application peut être utilisée sur n'importe quel appareil équipé du système d'exploitation Android. Le VATO2004 dispose d'un logiciel de diagnostic automobile complet qui permet de réaliser une multitude de tests, tels que des tests de charge et de circuit de démarrage, des tests de pression comme la compression des cylindres et des tests de pression de carburant. De plus, l'oscilloscope est livré avec de nombreuses fonctions de décodage de bus en série et de déclenchement qui, grâce au système de déclenchement numérique, ont une très faible gigue de déclenchement, ce qui rend l'utilisation du déclenchement très précise.
Grâce à l'APK, l'oscilloscope peut également être intégré dans des programmes définis par l'utilisateur pour des tests automatisés.

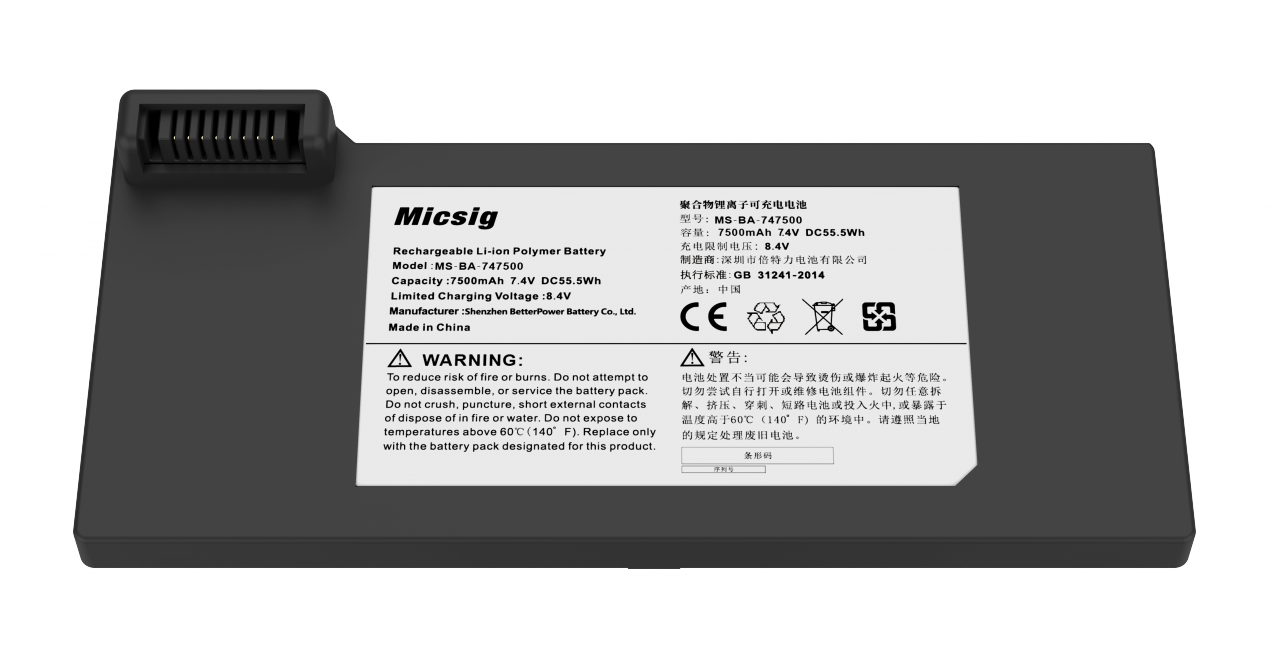

Un pack de batteries est disponible en option, permettant à l'oscilloscope d'offrir jusqu'à 6 heures d'autonomie et, si nécessaire, d'être prolongé du double par une batterie de rechange.
Le VATO2004 dispose d'un taux d'échantillonnage allant jusqu'à 50 Mpts de profondeur de mémoire, d'un taux d'acquisition de signaux allant jusqu'à 130.000 wfm/s (mode de mémoire segmentée), de 4 canaux, d'une largeur de bande de 200 MHz et d'un taux d'échantillonnage de 1 GSa/s.
Caractéristiques
- Logiciel de diagnostic automobile intégré
- oscilloscope compact à 4 canaux
- Bande passante de 200 MHz
- taux d'échantillonnage en temps réel de 1 GS/s.
- Batterie interchangeable (en option)
- Jusqu'à 50 Mpts de profondeur de mémoire.
- 130.000 Wfms/s Taux d'acquisition
- Interfaces : Wi-Fi, USB Type-C,
- Connexion pour l'étalonnage de la sonde.
- Déclenchement et décodage de bus pris en charge : CAN Low/High, CAN FD, LIN, FlexRay, et K-line.
- Batterie au lithium, durée de vie de la batterie jusqu'à 6 heures.
- Partage d'écran par Wlan, USB et HDMI
Exemples de diagnostics automobiles
Tests du système de charge et de démarrage
Test du système de charge/démarrage, y compris le circuit de charge/démarrage 12/24 volts, les ondes de charge et autres tests associés.
Tests de réseau
Tests de réseau (communication), y compris CAN Low/High, CAN FD, LIN, FlexRay et K-line.
Tests des actionneurs
Prise en charge de différents tests d'actionneurs : tension et courant de l'injecteur, signaux de commande du ventilateur, commande variable des soupapes, électrovanne du bidon d'échappement, électrovanne EGR, etc.
Test de capteurs
Exemples d'applications automobiles
Caractéristiques de l'oscilloscope
Nombreuses fonctions de déclenchement
Décodage du bus série
Supporte le déclenchement et le décodage série (I2C, SPI, RS232/UART, CAN, LIN).
Mesures automatiques
31 mesures automatiques pour les exigences de mesure les plus diverses.
50 Mpts de profondeur de mémoire
Permet d'obtenir une zone du signal détecté en utilisant l'écran tactile.
Mise à l'échelle automatique
Ajustement automatique de l'offset en temps réel en fonction de la taille et de la fréquence du signal.
Filtre passe-haut et passe-bas
La fonction de filtre aide les ingénieurs à exclure les fréquences insignifiantes afin d'éliminer les interférences et d'observer le véritable état du signal.
Outils de calcul
Pour les calculs électroniques, différents outils sont disponibles sous forme d'apps.
Fonction de partage d'écran
grâce au port HDMI intégré, le contenu de l'écran de l'oscilloscope peut être facilement diffusé sur un moniteur externe.
Contrôle à distance
La série Micsig STO1000 dispose d'un logiciel PC et d'une application mobile (Android/IOS) pour le contrôle à distance via WIFI et USB.
Spécifications techniques
| Spécification du modèle |  VATO2004 |
|---|---|
| Bande passante | 200MHz |
| Canaux analogiques | 4 |
| Temps de montée | ≤1.8ns |
| Taux d'échantillonnage | 1GSa/s |
| Profondeur de la mémoire | 50Mpts |
| Précision du gain DC | ≤ 2% |
| Impédance d'entrée | 1MΩ±1% || 14pF |
| Alimentation électrique | Courant USB Type-C，DC |
| Tests pris en charge | Circuits de charge/démarrage, capteurs, actionneurs, allumage, réseaux (CAN L/H, CAN FD, LIN, Flexray, K line), tests combinés |
| Batterie (en option) | 7.batterie lithium-ion 4V、7500mAh |
| Dimensions | 140*215*52mm |
| Poids net | 640g |
