929,00 €*
- 3 ans de garantie
- 2,5% d'escompte pour paiement anticipé
- Si vous utilisez le mode de paiement anticipé par virement bancaire, 2,5% du montant de l'achat sera automatiquement déduit à la caisse.
En stock, délai de livraison : 1 à 3 jours
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Description

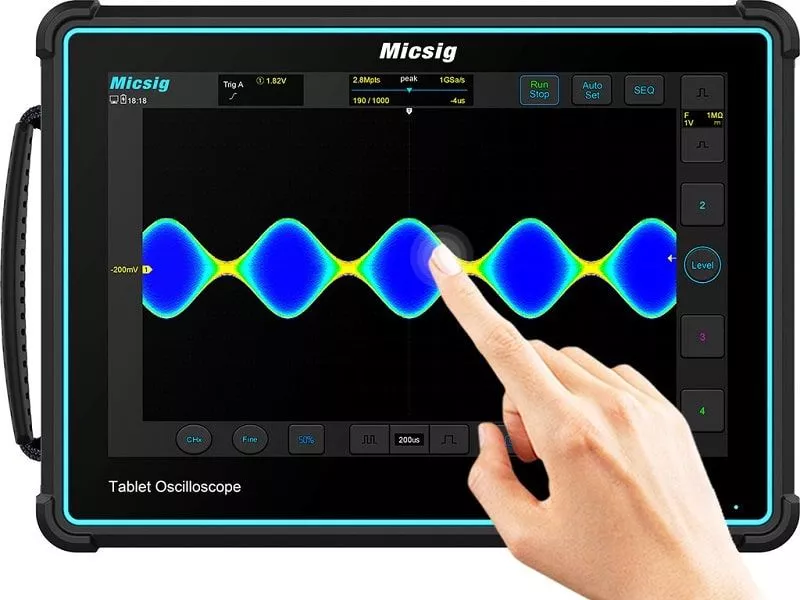

Le TO2004 est un oscilloscope de la dernière série d'oscilloscopes de Micsig, qui apporte de nombreuses améliorations en termes d'équipement et de facilité d'utilisation. L'écran a été agrandi de 8 à 10,1 pouces par rapport à la version précédente et a maintenant une résolution de 1280*800 pixels. Le SOC a également été amélioré et garantit une utilisation toujours fluide.
L'utilisation tactile du Micsig TO2004 est intuitive. Cette facilité d'utilisation est aujourd'hui indispensable pour les utilisateurs de smartphones et de tablettes, mais elle est nouvelle et innovante pour un oscilloscope. Le système d'exploitation utilisé est une version adaptée d'Android, ce qui confère à l'appareil une grande compatibilité avec le système. En combinaison avec l'alimentation par batterie de 5 heures et l'utilisation de l'écran tactile, l'oscilloscope TO1004 est idéal pour une utilisation mobile ainsi que pour une utilisation comme oscilloscope de bureau. Grâce au système de déclenchement numérique, la gigue de déclenchement est très faible et le déclenchement est très précis. De plus, l'oscilloscope prend en charge les déclenchements de bus en série et le décodage de bus de UART, CAN, LIN, SPI & I2C.
Caractéristiques
- Oscilloscope compact à 4 canaux
- Bande passante de 200 MHz
- taux d'échantillonnage en temps réel de 2 GS/s.
- Système d'exploitation Android
- Batterie interchangeable
- Jusqu'à 220 Mpts de profondeur de mémoire.
- écran LCD industriel 8"/20,3 cm, résolution 1280x800, écran tactile capacitif multipoint.
- Interfaces : Wi-Fi, hôte USB 3.0/2.0, USB Type-C, HDMI, Trigger Out, masse
- Connexion pour l'étalonnage de la sonde.
- Supporte les déclencheurs de bus et le décodage : UART, I²C, SPI, CAN, LIN.
- Logiciel PC, application mobile iOS et Android pour contrôler l'oscilloscope à distance.
- Mémoire intégrée de 32 Go pour l'enregistrement de formes d'ondes et de vidéos.
- batterie au lithium de 7500mAh, autonomie de la batterie jusqu'à 5 heures.
- Partage d'écran via WLAN, USB et HDMI
Caractéristiques de l'oscilloscope
Système Android avec 32 Gbyte
L'oscilloscope offre le premier système d'exploitation d'oscilloscope basé sur Android au monde et dispose de 32 Gbyte de mémoire.
Clavier à écran tactile
Clavier logiciel pour une saisie rapide comme d'habitude sur les appareils intelligents.
Nombreuses fonctions de déclenchement
Décodage du bus sériel
Supporte le déclenchement et le décodage série (I2C, SPI, RS232/UART, CAN, LIN).
Mesures automatiques
31 mesures automatiques pour les exigences de mesure les plus diverses.
220 Mpts de profondeur de mémoire
Permet d'explorer une zone du signal détecté au moyen de l'écran tactile.
Utilisation de la souris
Les oscilloscopes de Micsig peuvent aussi être contrôlés facilement avec une souris USB ordinaire.
Mise à l'échelle automatique
Ajustement automatique de l'offset en temps réel en fonction de la taille et de la fréquence du signal.
Filtre passe-haut et passe-bas
La fonction de filtre aide les ingénieurs à exclure les fréquences insignifiantes afin d'éliminer les interférences et d'observer le véritable état du signal.
Outils de calcul
Pour les calculs électroniques, différents outils sont disponibles sous forme d'apps.
Fonction de partage d'écran
Grâce au port HDMI intégré, le contenu de l'écran de l'oscilloscope peut être facilement diffusé sur un moniteur externe.
Contrôle à distance
Les oscilloscopes Micsig disposent d'un logiciel PC et d'une application pour téléphone portable (Android/IOS) pour le contrôle à distance via WIFI et USB.
Spécifications techniques
| Comparaison des modèles |  TO3004 | TO3002 | TO2004 | TO2002 | TO1004 |
|---|---|---|---|---|---|
| Bande passante | 300MHz | 300MHz | 200MHz | 200MHz | 100MHz |
| Canaux | 4 | 2 | 4 | 2 | 4 |
| Taux de capture du signal | 300.000 wfm/s | 300.000 wfm/s | 300.000 wfm/s | 78.000 wfm/s | 78.000 wfm/s |
| Temps de montée | ≤1,16ns | ≤1,16ns | ≤1,75ns | ≤1,75ns | ≤3,5ns |
| Taux de balayage | 2GSa/S | 2GSa/S | 2GSa/S | 1GSa/S | 1GSa/S |
| Profondeur de mémoire | 220Mpts | 220Mpts | 220Mpts | 110Mpts | 110Mpts |
| Sensibilité d'entrée | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1mV/div ~ 10V/div | 1mV/div ~ 10V/div |
| Filtre de bande passante | 20MHz、High Pass / Low Pass (Jusqu'à 30Hz) | 20MHz、High Pass / Low Pass (Jusqu'à 30Hz) | 20MHz、High Pass / Low Pass (Jusqu'à 30Hz) | 20MHz、High Pass / Low Pass (Jusqu'à 30KHz) | 20MHz、High Pass / Low Pass (Jusqu'à 30KHz) |
| Mémoire segmentée | Prise en charge de jusqu'à 10 000 événements de forme d'onde | Prise en charge de jusqu'à 10 000 événements de forme d'onde | Prise en charge de jusqu'à 10 000 événements de forme d'onde | X | X |
| Résistance d'entrée | 1MΩ/50Ω | 1MΩ/50Ω | 1MΩ/50Ω | 1MΩ | 1MΩ |
| Base de temps | 1ns/div ~ 1Ks/div | 1ns/div ~ 1Ks/div | 1ns/div ~ 1Ks/div | 1ns/div ~ 1Ks/div | 1ns/div ~ 1Ks/div |
| Types de déclencheurs | Edge, Pulse Width, Logic, Nth Edge, Runt, Slope, Time Out, Video | Edge, Pulse Width, Logic, Nth Edge, Runt, Slope, Time Out, Video | Edge, Pulse Width, Logic, Nth Edge, Runt, Slope, Time Out, Video | Edge, Pulse Width, Logic, Nth Edge, Runt, Slope, Time Out, Video | Edge, Pulse Width, Logic, Nth Edge, Runt, Slope, Time Out, Video |
| Décodage du bus | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C |
| Fonctions mathématiques | Sqrt(), Abs(), Deg(), Rad(), Exp(), Diff(), ln(), Sine(), Cos(), Tan(), Intg(), Log(), arcsin(), arccos(), arctan() | Sqrt(), Abs(), Deg(), Rad(), Exp(), Diff(), ln(), Sine(), Cos(), Tan(), Intg(), Log(), arcsin(), arccos(), arctan() | Sqrt(), Abs(), Deg(), Rad(), Exp(), Diff(), ln(), Sine(), Cos(), Tan(), Intg(), Log(), arcsin(), arccos(), arctan() | Sqrt(), Abs(), Deg(), Rad(), Exp(), Diff(), ln(), Sine(), Cos(), Tan(), Intg(), Log(), arcsin(), arccos(), arctan() | Sqrt(), Abs(), Deg(), Rad(), Exp(), Diff(), ln(), Sine(), Cos(), Tan(), Intg(), Log(), arcsin(), arccos(), arctan() |
| Interfaces | Wi-Fi, hôte USB 3.0/2.0, USB Type-C, mise à la terre, HDMI, sortie de déclenchement | Wi-Fi, hôte USB 3.0/2.0, USB Type-C, mise à la terre, HDMI, sortie de déclenchement | Wi-Fi, hôte USB 3.0/2.0, USB Type-C, mise à la terre, HDMI, sortie de déclenchement | Wi-Fi, hôte USB 3.0/2.0, USB Type-C, mise à la terre, HDMI, sortie de déclenchement | Wi-Fi, hôte USB 3.0/2.0, USB Type-C, mise à la terre, HDMI, sortie de déclenchement |
| Mémoire | 32 GO | 32 GO | 32 GO | 32 GO | 32 GO |
| Écran | 10.écran tactile capacitif LCD 1 pouce，1280*800 Résolution | 10.écran tactile capacitif LCD 1 pouce，1280*800 Résolution | 10.écran tactile capacitif LCD 1 pouce display，1280*800 Résolution | 10.écran tactile capacitif LCD 1 pouce display，1280*800 Résolution | 10.écran tactile capacitif LCD 1 pouce，1280*800 Résolution |
| Batterie | batterie au lithium-ion de 7,4V、7500mAh | 7,4V、7500mAh Batterie au lithium-ion | 7,4V、7500mAh Batterie au lithium-ion | batterie au lithium-ion 7,4V、7500mAh | batterie au lithium-ion de 7,4V、7500mAh |
| Poids | 265*192*50mm / 1,9kg（Avec batterie） | 265*192*50mm / 1,9kg（Avec batterie） | 265*192*50mm / 1,9kg（Avec batterie） | 265*192*50mm / 1,9kg（Avec batterie） | 265*192*50mm / 1,9kg（Avec batterie） |
