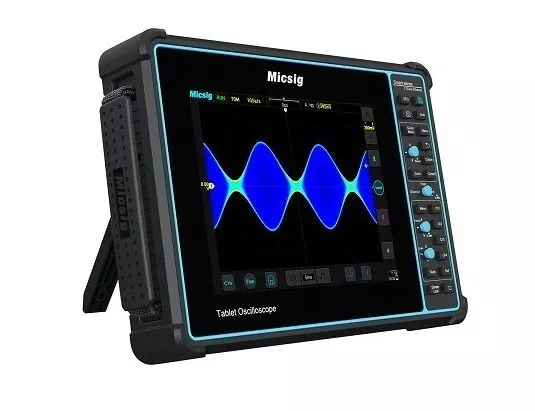

Micsig SATO1004 Oscilloscope pour l'automobile

Le SATO1004 est un oscilloscope à 4 canaux doté de fonctions de diagnostic automobile étendues et d'une bande passante de 100 MHz.

627,00 €*

Contenu : 1
  • 3 ans de garantie
  • 2,5% d'escompte pour paiement anticipé

Livraison gratuite

En stock, délai de livraison : 1 à 3 jours

Plus d'informations
Modèle
Demander une offre
Paypal-icon
Mastercard-icon
visa-icon
klarna-icon
Sepa-lastschrift-icon
invoice-icon
Réf. produit : SATO1004
Fabricant : Micsig

Description

Le SATO1004 est le modèle qui succède à l'ATO1104, un oscilloscope automobile innovant qui est le premier oscilloscope au monde à pouvoir être utilisé uniquement par le biais d'un écran tactile dans une utilisation mobile sur le terrain et qui possède des fonctions de diagnostic automobile complètes. L'utilisation de la batterie peut durer jusqu'à 5 heures et peut être prolongée indéfiniment en cas de besoin en remplaçant la batterie par une batterie de rechange.

Comme son prédécesseur, le SATO1004 se concentre sur le diagnostic automobile, mais améliore la facilité d'utilisation en passant d'un système d'exploitation Linux à Android. En plus de la saisie tactile, le nouveau modèle dispose d'un codeur rotatif et de touches analogiques ainsi que d'une sortie de déclenchement externe, ce qui permet d'utiliser l'appareil comme oscilloscope de table.  En plus du décodage de bus série, le SATO1004 offre en plus différentes fonctions de diagnostic automobile, comme les tests de charge et de circuit de démarrage, les tests de pression comme la compression des cylindres et la pression du carburant.

Le SATO1004 dispose d'un taux d'échantillonnage allant jusqu'à 70 Mpts de profondeur de mémoire, d'un taux d'acquisition de signaux allant jusqu'à 130.000 wfm/s (mode de mémoire segmentée), de 4 canaux, d'une bande passante de 100 MHz et d'un taux d'échantillonnage de 1 GSa/s. De plus, l'écran LCD tactile offre une résolution de 800 * 600 pixels, qui supporte également l'utilisation multi-touch. L'application oscilloscope (IOS & Android) permet de contrôler l'oscilloscope à distance via WIFI. De plus, l'oscilloscope dispose d'une interface USB et Ethernet.

L'utilisation tactile du Micsig SATO1004 est extrêmement intuitive. Cette utilisation simple est bien sûr incontournable pour les utilisateurs de smartphones et de tablettes aujourd'hui, mais elle est nouvelle et innovante pour un oscilloscope. Grâce au système de déclenchement numérique, la gigue de déclenchement est très faible et le déclenchement est très précis. De plus, l'oscilloscope supporte les déclenchements de bus en série et le décodage de bus.

Caractéristiques

  • Logiciel de diagnostic automobile intégré
  • oscilloscope compact à 4 canaux
  • Bande passante de 100 MHz
  • taux d'échantillonnage en temps réel de 1 GS/s.
  • Système d'exploitation Android
  • Batterie interchangeable
  • Jusqu'à 70 Mpts de profondeur de mémoire.
  • 130.000 Wfms/s Taux d'acquisition
  • ecran LCD industriel 8"/20,3 cm, résolution 800x600, écran tactile capacitif multipoint.
  • Interfaces : Wi-Fi, hôte USB 3.0/2.0, USB Type-C, HDMI, sortie de déclenchement, mise à la terre
  • Connexion pour l'étalonnage de la sonde.
  • Déclenchement de bus et décodage supportés : UART, I²C, SPI, CAN, LIN.
  • Logiciel PC, application mobile iOS et Android pour contrôler l'oscilloscope à distance.
  • Mémoire intégrée de 32 Go pour les enregistrements de formes d'ondes et de vidéos.
  • Batterie au lithium, autonomie de la batterie jusqu'à 5 heures.
  • Partage d'écran par wifi, USB et HDMI
Micsig SATO1004 FrontMicsig SATO1004 Standard Zubehör

Exemples de diagnostics automobiles

Exemples d'applications automobiles

air flow meter and throttle positionsensorTest de position du débitmètre d'air massique et du pointeau d'accélérateur
Audi lin bus testTest Audi Lin Bus
can bus analyzing micsig automotive oszilloskopTest de communication et d'alimentation Can Bus
canister solenoidTest des électrovannes de réservoir
mazda air flow testTest de débitmètre d'air Mazda
bmw air flow testTest du débitmètre d'air BMW

Caractéristiques de l'oscilloscope

Vidéo produit

SATO1004 - Décodage CAN BUS
SATO1004 - Présentation

Spécifications techniques

Modèle d'oscilloscopeSATO1004 Micsig Front
SATO1004
TO1004-Micsig-transparent
ATO1004
SATO1004 Micsig Front
SATO2002
Diagnostic automobileCircuit de charge, circuit de démarrage, capteur, actionneur, test d'allumage, test de communication (y compris CAN, LIN, FlexRay, K, etc.), test de pression (pression des cylindres, pression d'aspiration et d'échappement, pression du carburant, etc.)Circuit de charge, circuit de démarrage, capteur, actionneur, test d'allumage, test de communication (y compris CAN, LIN, FlexRay, K, etc.), test de pression (pression du cylindre, pression d'aspiration et d'échappement, pression du carburant, etc.)Circuit de charge, circuit de démarrage, capteur, actionneur, test d'allumage, test de communication (y compris CAN, LIN, FlexRay, K, etc.), test de pression (pression du cylindre, pression d'aspiration et d'échappement, pression du carburant, etc.)
Système d'exploitationAndroidAndroidAndroid
Temps de montée≤3.5ns ≤3.5ns ≤3.5ns
Bande passante100 MHz100 MHz200 MHz
Canaux442
Profondeur de mémoire70 Mpts110 Mpts70 Mpts
Taux d'acquisition du signal130.000 wfm/s78.000 wfm/s130.000 wfm/s
Résolution8 bits8 bits8 bits
Écran8 pouces TFT LCD10,1 pouces TFT LCD8 pouces TFT LCD
Taux d'échantillonnage1 GSa/s1 GSa/s1 GSa/s
Codeur rotatifXX
Mémoire interne32 GO32 GO32 GO
InterfacesWi-Fi, hôte USB 3.0/2.0, USB Type-C, HDMI, sortie de déclenchement, mise à la terreWi-Fi, hôte USB 3.0/2.0, USB Type-C, HDMI, sortie de déclenchement, mise à la terreUSB 2.0 hôte & périphérique, Ethernet/LAN, Wifi
SécuritéCAT I 300 Veff (entrée 1-MΩ)CAT I 300 Veff (1 entrée MΩ)CAT I 300 Veff (1 entrée MΩ)
Modes de déclenchementFront, impulsion, logique, Time Out, Dwart PW, Slope, N Edge et vidéo.Flanc, impulsion, logique, Time Out, Dwart PW, Slope, N Edge et vidéo.Front, impulsion, logique, Time Out, Dwart PW, Slope, N Edge et vidéo.
Décodage du busUART, I²C, SPI, CAN, LIN | 1553B, 429 (Inclus)UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inclus)UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inclus)
Batteriebatterie au lithium-ion de 7500 mAh 7500 mAh Batterie lithium-ion 7500 mAh Batterie au lithium-ion
