719,00 € net
855,61 € TTC
En stock, délai de livraison : 1-3 jours
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Garantie de 3 ans
- 2,5% d'escompte pour paiement anticipé
- Si vous utilisez le mode de paiement anticipé par virement bancaire, 2,5% du montant de l'achat sera automatiquement déduit à la caisse.
Configuration du produit
Description

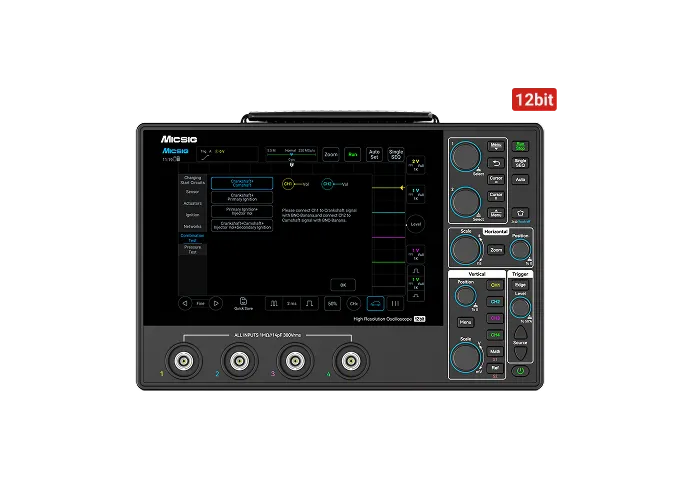

Le SATO1004 succède à l'ATO1104, un oscilloscope automobile novateur. Premier oscilloscope mobile au monde conçu pour une utilisation sur le terrain, il est entièrement pilotable via un écran tactile et offre des fonctions complètes de diagnostic automobile. Son autonomie atteint 5 heures et peut être étendue indéfiniment grâce à une batterie de rechange.
Comme son prédécesseur, le SATO1004 se concentre également sur Cet appareil est adapté au diagnostic automobile , mais le passage de Linux à Android améliore considérablement son ergonomie. Outre l'écran tactile, le nouveau modèle est doté d'encodeurs rotatifs et de boutons analogiques, ainsi que d'une sortie de déclenchement externe, ce qui permet de l'utiliser comme oscilloscope de bureau. En plus du décodage du bus série, le SATO1004 offre également diverses fonctions de diagnostic automobile, telles que des tests de circuit de charge et de démarreur, des tests de pression tels que la compression des cylindres et la pression du carburant.
L'oscilloscope SATO1004 offre une fréquence d'échantillonnage jusqu'à 70 Mpts, une profondeur de mémoire jusqu'à 130 000 coups/s (mode mémoire segmentée), 4 voies, une bande passante de 100 MHz et une fréquence d'échantillonnage de 1 GSa/s. Son écran tactile LCD de 800 × 600 pixels est multitouch. L'application dédiée (iOS et Android) permet le contrôle à distance de l'oscilloscope via Wi-Fi. L'oscilloscope est également équipé d'interfaces USB et Ethernet.
L'écran tactile du Micsig SATO1004 est extrêmement intuitif. Si cette facilité d'utilisation est aujourd'hui courante pour les smartphones et les tablettes, elle constitue une innovation pour un oscilloscope. Grâce au système de déclenchement numérique, la gigue est très faible et le déclenchement d'une grande précision. De plus, l'oscilloscope prend en charge le déclenchement et le décodage par bus série.
Caractéristiques
- logiciel de diagnostic intégré pour véhicules
- Oscilloscope compact à 4 canaux
- Bande passante de 100 MHz
- Fréquence d'échantillonnage en temps réel de 1 GS/s.
- Système d'exploitation Android
- Batterie remplaçable
- Profondeur de mémoire jusqu'à 70 Mpts.
- Taux de capture de 130 000 Wfms/s.
- Écran LCD industriel 8"/20,3 cm, résolution 800x600, écran tactile capacitif multipoint.
- Interfaces : Wi-Fi, hôte USB 3.0/2.0, USB Type-C, HDMI, sortie Trigger, masse.
- Connexion pour l'étalonnage de la sonde.
- Déclencheurs et décodage de bus pris en charge : UART, I²C, SPI, CAN, LIN.
- Logiciel PC, application mobile iOS et Android pour la commande à distance de l'oscilloscope.
- Mémoire intégrée de 32 Go pour l'enregistrement de formes d'onde et de vidéos.
- Batterie au lithium, autonomie jusqu'à 5 heures.
- Duplication d'écran via Wi-Fi, USB et HDMI.
Exemples de diagnostic de véhicule
Test d'allumage primaire
Diagnostic d'allumage pour l'allumage primaire et secondaire
tests de sonde
ABS, sonde lambda, capteur de cliquetis, diagnostic du capteur de carburant, etc.
tests de réseau
Inclut les tests de réseau pour CAN, LIN, Flexray et K-line.
Diagnostic du lecteur
Exemples d'application dans le secteur automobile
Fonctions de l'oscilloscope
Système Android avec 32 Go
Le STO1000 offre le premier système d'exploitation pour oscilloscope basé sur Android au monde et dispose de 32 Go d'espace de stockage.
Clavier à écran tactile
Clavier logiciel pour une saisie rapide et intuitive avec les appareils intelligents.
Fonctions de déclenchement puissantes
Décodage du bus série
Prend en charge le déclenchement et le décodage série (I2C, SPI, RS232/UART, CAN, LIN).
Mesures automatiques
31 méthodes de mesure automatiques pour répondre à une grande variété d'exigences de mesure.
Profondeur de mémoire de 70 Mpts
Permet de zoomer sur une zone du signal capturé à l'aide de l'écran tactile.
Fonctionnement de la souris
Les oscilloscopes Micsig peuvent également être facilement contrôlés à l'aide d'une souris USB standard.
Mise à l'échelle automatique
Ajuste automatiquement le décalage en temps réel en fonction de l'amplitude et de la fréquence du signal.
Filtres passe-haut et passe-bas
La fonction de filtrage aide les ingénieurs à bloquer les fréquences non pertinentes afin d'éliminer les interférences et d'observer l'état réel du signal.
Outils de calcul
Divers outils sous forme d'applications sont disponibles pour les calculs électroniques.
Fonction de partage d'écran
Le contenu de l'écran de l'oscilloscope peut être facilement transmis à un moniteur externe via le port HDMI intégré.
télécommande
La série Micsig STO1000 comprend un logiciel PC et une application mobile (Android/iOS) pour le contrôle à distance via Wi-Fi et USB.
Spécifications techniques
| Modèle d'oscilloscope |  SATO1004 |  ATO1004 | SATO2002 |
|---|---|---|---|
| Diagnostic du véhicule | Circuit de charge, circuit de démarrage, capteur, actionneur, test d'allumage, test de communication (y compris CAN, LIN, FlexRay, K, etc.), test de pression (pression dans les cylindres, pression d'admission et d'échappement, pression de carburant, etc.) | Circuit de charge, circuit de démarrage, capteur, actionneur, test d'allumage, test de communication (y compris CAN, LIN, FlexRay, K, etc.), test de pression (pression dans les cylindres, pression d'admission et d'échappement, pression de carburant, etc.) | Circuit de charge, circuit de démarrage, capteur, actionneur, test d'allumage, test de communication (y compris CAN, LIN, FlexRay, K, etc.), test de pression (pression dans les cylindres, pression d'admission et d'échappement, pression de carburant, etc.) |
| système opérateur | Androïde | Androïde | Androïde |
| mobilité ascendante | ≤3,5 ns | ≤3,5 ns | ≤3,5 ns |
| bande passante | 100 MHz | 100 MHz | 200 MHz |
| Chaînes | 4 | 4 | 2 |
| Profondeur de stockage | 70 Mpts | 110 Mpts | 70 Mpts |
| taux d'acquisition du signal | 130 000 wfm/s | 78 000 wfm/s | 130 000 wfm/s |
| résolution | 8 bits | 8 bits | 8 bits |
| Publicité | Écran TFT-LCD de 8 pouces | Écran LCD TFT de 10,1 pouces | Écran TFT-LCD de 8 pouces |
| Taux d'échantillonnage | 1 GSa/s | 1 GSa/s | 1 GSa/s |
| encodeur rotatif | ✓ | X | X |
| Stockage interne | 32 Go | 32 Go | 32 Go |
| Interfaces | Wi-Fi, hôte USB 3.0/2.0, USB Type-C, HDMI, sortie de déclenchement, mise à la terre | Wi-Fi, hôte USB 3.0/2.0, USB Type-C, HDMI, sortie de déclenchement, mise à la terre | Hôte et périphérique USB 2.0, Ethernet/LAN, Wi-Fi |
| Sécurité | CAT I 300 Vrms (entrée 1 MΩ) | CAT I 300 Vrms (entrée 1 MΩ) | CAT I 300 Vrms (entrée 1 MΩ) |
| Modes de déclenchement | Bord, Impulsion, Logique, Délai d'attente, Dwart PW, Pente, Bord N et Vidéo. | Bord, Impulsion, Logique, Délai d'attente, Dwart PW, Pente, Bord N et Vidéo. | Bord, Impulsion, Logique, Délai d'attente, Dwart PW, Pente, Bord N et Vidéo. |
| Décodage de bus | UART, I²C, SPI, CAN, LIN | 1553B, 429 (inclus) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (inclus) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (inclus) |
| batterie | 7500 mAh Batterie lithium-ion | 7500 mAh Batterie lithium-ion | 7500 mAh Batterie lithium-ion |
Accessoires
Capteurs différentiels

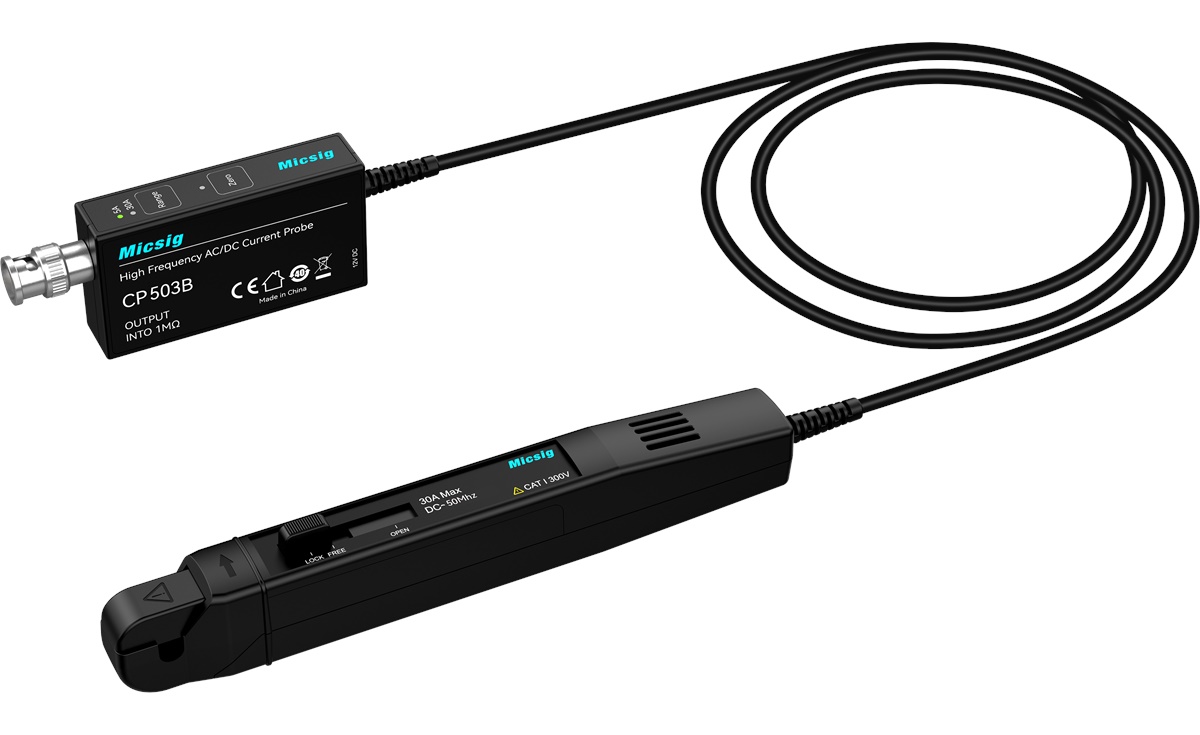

Sondes et pinces de courant
sondes de courant de Rogowski
Sondes optiquement isolées
