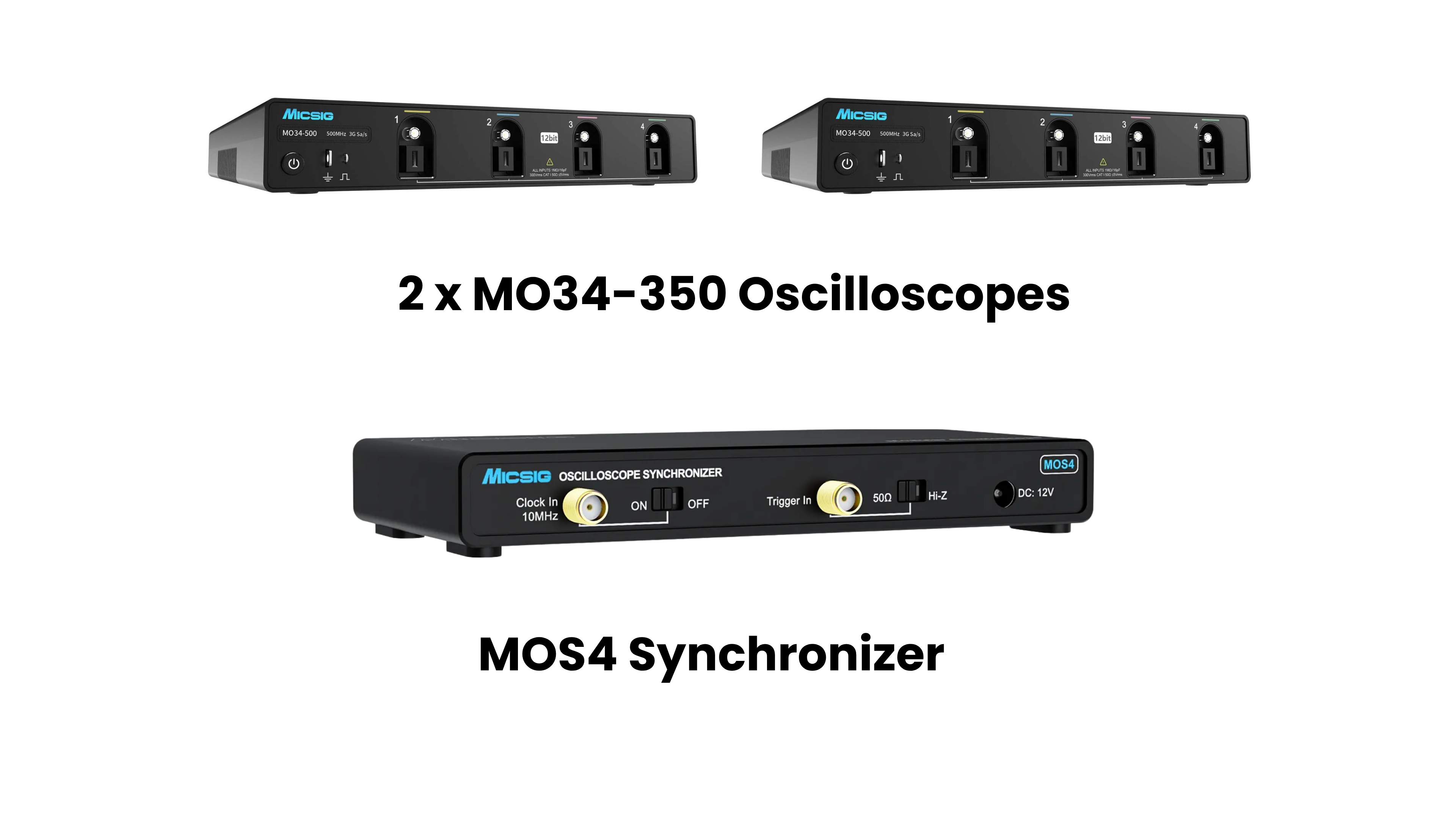

Système d'oscilloscope 350 MHz, 12 bits : deux oscilloscopes modulaires Micsig MO34-350, synchronisés par le MOS4, avec logiciel de contrôle PC gratuit.
Tarifs dégressifs sur demande !
3 738,00 € net
4 448,22 € TTC
Pays de livraison
Type de client
Währung
Délai de livraison : 1 semaine
Contenu : 1
Modèle
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Garantie de 3 ans
- 2,5% d'escompte pour paiement anticipé
- Si vous utilisez le mode de paiement anticipé par virement bancaire, 2,5% du montant de l'achat sera automatiquement déduit à la caisse.
Livraison gratuite
Configuration du produit
Personnalisez votre produit!
Cliquez sur une catégorie ci-dessous pour afficher les options disponibles.
Description
Le kit MO34-350 transforme deux oscilloscopes modulants Micsig MO34-350 en un système de mesure 8 voies à une fréquence de 350 MHz. Le synchroniseur MOS4 distribue une horloge de référence et un signal de déclenchement communs à 10 MHz aux deux instruments, garantissant ainsi l'acquisition synchrone des données sur les huit voies – avec un décalage temporel inférieur à 100 ps entre les appareils. Le logiciel PC gratuit permet de contrôler et d'utiliser les deux oscilloscopes comme un seul système.
Avec une fréquence de 350 MHz, ce boîtier prend en charge les transitions rapides et les interfaces numériques. Il est adapté au développement de l'électronique de puissance, aux convertisseurs et onduleurs multiphases, ainsi qu'aux systèmes embarqués nécessitant la coordination des signaux d'horloge, de données et d'alimentation. Chaque canal enregistre avec une résolution de 12 bits, une fréquence d'échantillonnage de 3 GSa/s et une capacité de stockage de 360 Mpts.
Le système est de conception modulaire. Le MOS4 synchronise jusqu'à quatre oscilloscopes ; ce système peut donc être étendu à 16 voies en ajoutant deux unités MO34 supplémentaires et des synchroniseurs additionnels.Caractéristiques
Oscilloscope modulaire 12 bits Micsig MO34-350
- Bande passante de 350 MHz, temps de montée ≤ 1 ns
- 4 canaux analogiques par unité ; 8 canaux dans ce pack
- Résolution verticale de 12 bits (4096 niveaux, soit 16 fois plus qu'un CAN 8 bits)
- Fréquence d'échantillonnage de 3 GSa/s et profondeur de mémoire de 360 Mpts ; la mémoire n'est pas réduite avec deux canaux actifs.
- Fréquence d'acquisition de formes d'onde jusqu'à 230 000 WFMS/s
- Bruit de fond < 80 µVrms
- Mémoire segmentée en standard et filtrage matériel numérique
- Déclenchement et décodage de bus : UART, I²C, SPI, CAN, CAN FD, LIN, FlexRay
- Pas d'écran intégré : sortie de l'interface utilisateur sur n'importe quel écran HDMI.
- Contrôle à distance via Ethernet avec logiciel PC gratuit, commandes SCPI et application iOS/Android
- Interfaces : Wi-Fi, hôte USB 3.0/2.0, USB Type-C, HDMI, SFP+, sortie de déclenchement, mise à la terre
- 32 Go de stockage interne ; système d'exploitation Android
- Boîtier compact, épaisseur max. 3 cm, 1,1 kg ; empilable et montable en rack.
Synchroniseur d'oscilloscope Micsig MOS4
- Synchronise jusqu'à 4 oscilloscopes (16 canaux)
- Distribution partagée de l'horloge de référence et du déclenchement à 10 MHz
- Différence de temps entre les appareils < 100 ps
- Entrée de déclenchement commutable entre 50 Ω et haute impédance
- Connecteur SMA ; alimentation 12 V CC / 1,5 A
- Format compact : 132,4 × 77 × 18,7 mm, 190 g
Pourquoi choisir ce forfait ?
- 8 canaux synchronisés. Huit canaux 12 bits alignés temporellement provenant d'un seul système, au lieu d'un seul instrument à 4 canaux ou de deux oscilloscopes non synchronisés.
- Plus de marge de manœuvre pour des transitions plus rapides. La fréquence de 350 MHz avec un temps de montée ≤ 1 ns offre une plus grande marge de manœuvre pour les opérations de commutation et des interfaces numériques plus rapides que la version 250 MHz.
- Un seul système, une seule interface. Le logiciel PC gratuit permet de piloter les deux oscilloscopes comme un seul instrument à 8 voies. Les commandes SCPI facilitent l'intégration dans des environnements de test automatisés.
- S'adapte à vos besoins. Étendez votre système MOS4 avec deux unités MO34 supplémentaires pour obtenir 16 canaux sans avoir à remplacer votre équipement existant.
- S'intègre parfaitement aux baies de test et aux espaces de travail restreints. Sans écran intégré, seulement 3 cm d'épaisseur, empilable et montable en rack. Compatible avec tout moniteur HDMI ou pilotable entièrement via un PC.
- Assistance fournisseur. Conseil, traitement des commandes et assistance fournis par eVision Instruments en tant que distributeur Micsig.
Connexion modulaire
La série MO34 prend en charge le montage en rack et la synchronisation de plusieurs appareils dans une matrice pour obtenir un plus grand nombre de canaux analogiques (4*N).La connexion SFP+ permet également des vitesses de transfert de données allant jusqu'à 1 Gbit/s, offrant ainsi des possibilités d'intégration illimitées.
