- Ce produit a cessé d'être produit par le fabricant
Description

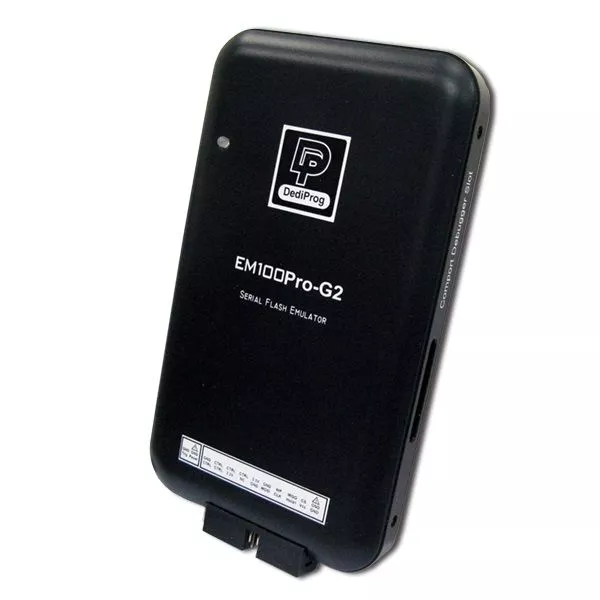

EM100Pro-G2 est un émulateur de flash SPI NOR de DediProg avec une mémoire DRAM intégrée à haute vitesse, qui offre les meilleures performances de mise à jour de code. Cet outil avancé a été développé en étroite collaboration avec les fournisseurs de flash SPI NOR afin d'émuler le comportement de tous les flashs SPI NOR disponibles sur le marché, mais aussi de la prochaine génération de flashs SPI NOR.
Il offre aux ingénieurs un outil de développement et de test flexible pour tout projet embarqué utilisant un flash SPI NOR externe. Il permet des cycles de test rapides du firmware in-circuit pendant le développement.
L'EM100Pro-G2 augmente la productivité en téléchargeant le code du firmware ou les données dans l'émulateur en quelques secondes, avec une densité pouvant atteindre 2 Go. De plus, il offre la fonction "SPI BUS Analyzer" qui collecte toutes les commandes et données SPI sur le bus SPI pour soutenir le processus de débogage.
Il accélère ton développement et tes tests de micrologiciel, car tu n'as pas besoin d'enlever la flash SPI, de la reprogrammer et de la réinstaller à chaque fois que tu testes une modification de code.
Si tu veux mettre fin au cycle "programmer/insérer/démarrer/supprimer/effacer", c'est l'outil qu'il te faut.
Caractéristiques du matériel
- Émulation de toutes les Flash SPI NOR du marché en un seul clic
- Supporte jusqu'à 2Gbit d'émulation SPI NOR Flash
- Supporte Single IO, Dual IO, et Quad IO
- QuadIO supporte SPI CLK jusqu'à 50MHz (alimentation à découpage AC nécessaire)
- Commutation automatique de 3,3V ou 1,8V selon les spécifications de tension du circuit intégré
- Tampon intégré de 512MB, qui supporte le stockage d'un plus grand nombre de logs de trace SPI.
- Affichage d'état LED bicolore
- Soutient l'option de mode d'adresse à 4 octets
- Offre la possibilité d'utiliser CS1 ou CS2
- Fonction de débogage supplémentaire : trace du bus SPI et HyperTerminal
- Mise à jour du code en moins de 3 secondes
- Alimentation électrique via USB et de la taille de la paume de la main
- Prise en charge de Windows 2003 et plus & prise en charge des systèmes d'exploitation 32 bits et 64 bits
Fonctions pour développeurs
- Les minutes se transforment en secondes lors de la mise à jour du code flash SPI-NOR
- Débogue efficacement ton application via le bus SPI disponible avec notre SPI Trace, SPI Trigger, SPI Hyper Terminal pour les messages de débogage
- Développe ton propre débogueur d'application via notre terminal bidirectionnel SPI Hyper et contrôle l'application depuis ton PC hôte
- EM100Pro-G2 peut être connecté à une carte mère Intel via un adaptateur spécial ISP-ADP-Intel-C (option).
Détails du matériel
Le EM100Pro-G2 possède deux connecteurs de 2,54mm :
- 2x2 pour les signaux de réinitialisation et de déclenchement
- 2x10 pour les signaux d'émulation
EM100Pro-G2 est équipé d'une barrette de broches ISP et peut être connecté directement au circuit imprimé via différents câbles/adaptateurs. Tu trouveras l'affectation des broches de la barrette à broches EM100Pro-G2 2x10 dans le tableau 1.
DediProg propose également le câble ISP EM100Pro-G2 qui est utilisé pour connecter le programmateur EM100Pro-G2 à la barrette à broches ISP 2X5 2,54mm sur le circuit imprimé, voir le tableau 2 pour le câble ISP EM100Pro-G2 2x5 affectation des broches.
| En-tête ISP Pin Out (2x10) | |||
|---|---|---|---|
| 1 | NC | CS2 | 2 |
| 3 | CS1 | Vcc | 4 |
| 5 | MISO/DQ1 | Hold/DQ3 | 6 |
| 7 | Wp/DQ2 | CLK | 8 |
| 9 | GND | MOSI/DQ0 | 10 |
| 11 | 3.3V | NC | 12 |
| 13 | CTRL | NC | 14 |
| 15 | CTRL | 3.3V | 16 |
| 17 | CTRL | CTRL | 18 |
| 19 | GND | CTRL | 20 |
| EM100Pro-G2 ISP Header Pin Out (2x2) | |||
|---|---|---|---|
| 1 | GND | Réinitialisation | 2 |
| 3 | GND | Trig | 4 |
| Connecteur de câble ISP Pin Out (2x5) | |||
|---|---|---|---|
| 1 | NC | CS2 | 2 |
| 3 | CS1 | Vcc | 4 |
| 5 | MISO/DQ1 | Hold/DQ3 | 6 |
| 7 | Wp/DQ2 | CLK | 8 |
| 9 | GND | MOSI/DQ0 | 10 |
Fonctions du logiciel
Interface d'émulation flash SPI
L'EM100Pro/G2 émule la mémoire flash série SPI du système à développer, ce qui permet un téléchargement très rapide du code utilisateur directement sur l'émulateur.
Interface de trace de bus SPI
SPI Trace permet d'analyser la communication détaillée entre le contrôleur hôte et le EM100Pro/G2 pendant que le système est démarré à partir du EM100Pro/G2 ou de la puce embarquée.
Interface hyper terminal SPI
La fenêtre de l'hyperterminal SPI affiche les messages virtuels qui proviennent du contrôleur d'application via le bus SPI.
Spécifications techniques
| Modèle |  EM100Pro-G2 |
|---|---|
| Mémoire interne | DDR DRAM |
| Taille de la mémoire tampon pour SPI Trace | 512MB |
| Capacité d'émulation | Jusqu'à 2Gbit |
| Émulation simultanée de l'IC | Un seul IC avec CS1 ou CS2 |
| Support Quad IO | Jusqu'à 50MHz |
| 1.8V / 3.3V FW | Sélection automatique par IC |
| Indicateur d'activité du bus SPI | Affichage LED bicolore |
