Description

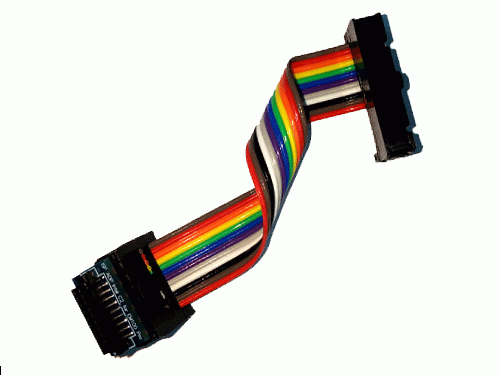

L'adaptateur ISP Intel C2 est conçu pour connecter les cartes EM100Pro-G2, SF600-G2 et SF600Plus aux cartes mères Intel.
Convient au connecteur Intel 2x10 (Samtec : ASP-159358-02 ou TFM-110-02-S-D-A).
La longueur du câble est d'environ 8 cm. Au bout du câble se trouve un en-tête 2x10.
Supporte le Quad IO.
Intel ISP Adapter C2 Pin Out | |||
---|---|---|---|
1 | KEY | CS0 | 2 |
3 | RESET | CS1 | 4 |
5 | GND | VCC | 6 |
7 | CLK | DQ2 / WP | 8 |
9 | DQ3/HOLD | MISO | 10 |
11 | x | MOSI | 12 |
13 | x | x | 14 |
15 | x | x | 16 |
17 | x | x | 18 |
19 | x | x | 20 |
Variations de nom | |||
---|---|---|---|
SF600-G2/SF600Plus/EM100 Connector | Adaptateur Intel | ||
Pin | Signal | Pin | Signal |
2 | CS2 | 4 | CS1 |
3 | CS1 | 2 | CS0 |
4 | VCC | 6 | VCC |
