Dediprog Kit adaptateur flash de référence (SO8W)

Description

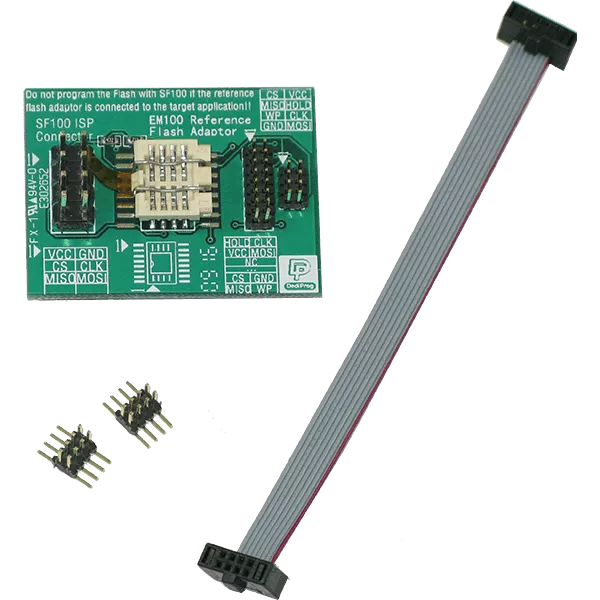

Pendant l'utilisation du EM100Pro-G2, les utilisateurs peuvent vouloir utiliser un vrai flash série pour vérifier les codes développés. Pour cela, déconnecte le EM100Pro-G2 de la carte cible et connecte l'adaptateur flash de référence avec le câble 1,27 mm 2x4. L'adaptateur flash est soudé à un connecteur mâle de 1,27 mm 2x4, à une prise d'ingénierie SO8W et à un connecteur mâle de 2,54 mm 2x4. Le connecteur mâle de 1,27 mm 2x4 est utilisé pour la connexion à la carte cible, le même connecteur mâle étant soudé à la carte cible. La prise d'ingénierie sert à insérer un vrai flash série. Le connecteur 2x4 de 2,54 mm peut être utilisé pour se connecter au programmateur ISP SF100 de Dediprog avec un câble ISP pour programmer les codes mis à jour dans la puce.

Remarque : pendant la mise à jour SF100 de l'adaptateur flash de référence, l'adaptateur flash de référence ne peut pas être connecté à la carte cible.

Avantage : les retouches de matériel pendant le développement sont minimisées.
