Dediprog Kit adaptateur flash de référence (SO16W)

Description

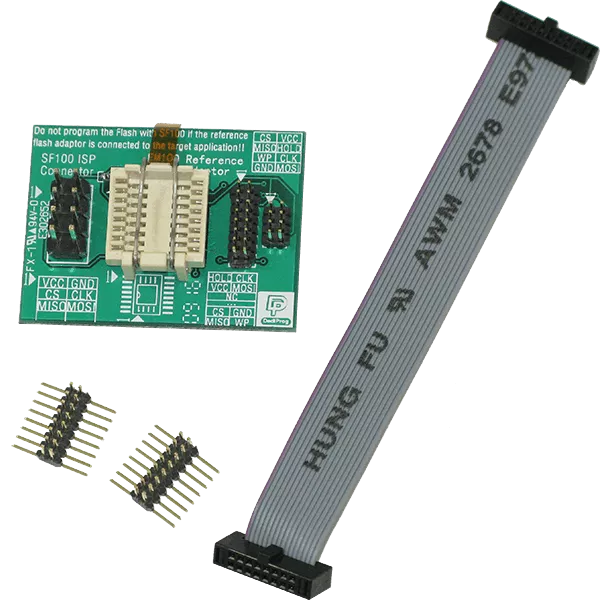

Pendant l'utilisation du EM100Pro-G2, l'utilisateur peut utiliser un vrai flash série pour vérifier les codes développés. Pour cela, il suffit de retirer le EM100Pro-G2 de la carte cible et de connecter l'adaptateur flash de référence avec le même câble 2x8 de 1,27 mm. L'adaptateur flash de référence est soudé à un connecteur 1,27mm 2x8, un socle d'ingénierie SO16W et un connecteur 2,54mm 2x4. Le connecteur 1,27mm-2x8 est utilisé pour la connexion à la carte cible, le même connecteur étant soudé sur la carte cible. Le socle d'ingénierie est utilisé pour insérer un vrai flash série. La barrette à broches 2x4 de 2,54mm peut être utilisée pour la connexion au programmeur ISP SF100 de Dediprog avec un câble ISP pour programmer les codes mis à jour dans la puce.

Remarque : pendant que le SF100 met à jour l'adaptateur flash de référence, l'adaptateur flash de référence ne peut pas être connecté à la carte cible.

Avantage : la révision du matériel pendant le développement est minimisée.
