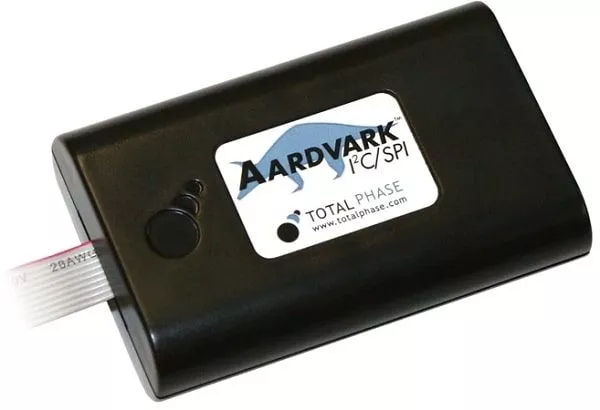

Total Phase Adaptateur hôte I2C/SPI Aardvark

L'adaptateur hôte Aardvark I2C/SPI est un outil innovant pour l'utilisation avec les systèmes de bus I2C & SPI.

349,00 €*

Contenu : 1

En stock, délai de livraison : 1 à 3 jours

Plus d'informations
Modèles de protocole série
Paypal-icon
Mastercard-icon
visa-icon
klarna-icon
Sepa-lastschrift-icon
invoice-icon
Réf. produit : TP240141
Fabricant : Total Phase

Description

L'adaptateur hôte I2C/SPI Aardvark se connecte via USB et est un adaptateur hôte I2C et SPI puissant et rapide. Les développeurs peuvent connecter un ordinateur Mac, Linux ou Windows PC à l'environnement du système embarqué et transmettre les flux de données série en utilisant les protocoles I2C et SPI.

Caractéristiques I2C

  • Performance jusqu'à 800 kbps via USB avec une bande passante plus élevée par rapport au RS-232 plus lent.
  • Supporte le mode standard (100 kbps) et le mode rapide (400 kbps) ainsi que des vitesses variables de 1 kHz à 800 kHz.
  • Supporte l'étirement des horloges inter-bit et inter-octets, les configurations multi-maîtres, l'envoi et la réception de maîtres et l'envoi et la réception asynchrones d'esclaves.
  • Résistances pull-up I2C configurables par logiciel.
  • Pins d'alimentation cible configurables par logiciel pour alimenter les appareils en aval.
  • Démarrage répété, adressage d'esclave 10 bits et transactions au format combiné.
L'adaptateur hôte Aardvark I2C / SPI est compatible avec :
  • Display Data Channel (DDC)
  • Bus de gestion du système (SMBus)
  • Bus de gestion de l'énergie (PMBus)
  • Bus de batterie intelligent (SBBus)
  • Interface de gestion de plateforme intelligente (IPMI)
  • Interface à deux fils (TWI)

† La vitesse réelle du bus système peut varier en fonction de la capacité.

Caractéristiques du SPI

  •  Fonctionne en mode maître ou esclave.
  • Taux de signalisation du maître jusqu'à 8 Mbit/s.
  • Taux de signalisation de l'esclave jusqu'à 4 Mbit/s.
  • Envoi / réception en duplex intégral maître.
  • Envoi / réception asynchrone de l'esclave.
  • Pins d'alimentation cible configurables par logiciel pour alimenter les appareils en aval.
  • Polarité Slave Select (SS) configurable par logiciel en mode maître.

GPIO - General Purpose IO

Les broches I2C et SPI peuvent être utilisées pour un usage plus général, de sorte qu'elles peuvent être utilisées pour des signaux personnalisés sur des systèmes cibles. La fonctionnalité GPIO peut aussi être combinée avec I2C ou SPI pour interagir avec ton système cible. La configuration GPIO est stockée temporairement en interne afin de conserver les paramètres entre les modes de fonctionnement.

Rentable et gain de temps

L'adaptateur Aardvark est livré avec une API sans licence. Le faible coût de l'Aardvark permet aux entreprises de fournir à chaque développeur sa propre interface I2C/SPI. Cela permet aux développeurs de résoudre directement et rapidement des problèmes simples au lieu de demander l'autorisation d'utiliser des outils supplémentaires et de devoir résoudre les problèmes en laboratoire. Moins de temps passé signifie plus de productivité, car les développeurs peuvent identifier et résoudre les problèmes rapidement et facilement, avec moins de temps d'arrêt. Une productivité plus élevée signifie des cycles de développement plus courts. Les projets sont réalisés dans les temps et dans le cadre du budget. En économisant seulement quelques heures de temps d'ingénierie, l'adaptateur Aardvark est amorti.

A l'épreuve du temps

L'adaptateur Aardvark peut être entièrement mis à jour sur place via USB. L'adaptateur Aardvark est constamment amélioré et les mises à jour sont mises à disposition gratuitement. Tu n'as jamais à t'inquiéter de ne pas être à la hauteur des dernières fonctionnalités logicielles. Les mises à jour autorisées du logiciel et du firmware sont toujours disponibles gratuitement dans la zone de téléchargement de ce site ou de celui de Total Phase.

 Logiciels disponibles

ICs soutenus

Avec l'aide du Flash Center, les EEPROMs I2C, les EEPROMs SPI et les flashs SPI peuvent être flashés facilement. Les CI non supportés peuvent être ajoutés en quelques minutes grâce à la base de données extensible. Notre assistant de sélection te donne un aperçu des CI déjà supportés.


Vidéo produit

Prototypage I2C avec Aaarvark
Aardvark - Premiers pas

Spécifications techniques

Spécification du modèleAardvark-I2C-Host-adapter-small
Adaptateur hôte Aardvark I2C/SPI
Système d'exploitation Linux, Mac et Windows
Tension Alimentation électrique USB
Vitesse USB USB 1.1 et 2.0 compatible
Plage de vitesse I2C 1 kHz à 800 kHz
Supporte I2C Multi-MasterOui
Transmettre et recevoir des maîtres I2COui
I2C esclave asynchrone transmettre et recevoirOui
Résistance I2C Pull-up réglableOui
Etats de fonctionnement SPI Maître et esclave
Vitesse du maître SPIJusqu'à 8 Mbps Taux de signal maître
Vitesse de l'esclave SPIJusqu'à 4 Mbps Taux de signal de l'esclave
Transmission/réception en duplex complet du maîtreOui
Transmission/réception asynchrone de l'esclaveOui
Polarité Slave Select (SS) réglable en mode maîtreOui
E/S polyvalentesOui
Comparaison des modèles SPIAardvark-I2C-Host-adapter-small
Adaptateur Aardvark I2C/SPI
Cheetah SPI Bus Host Adapter small
Adaptateur hôte SPI Cheetah
Promira I2C/SPI/eSPI Plattform
Applications Promira SPI
Promira I2C/SPI/eSPI Plattform
Applications Promira eSPI
beagle i2c/spi protocol analyzer small
Analyseur de protocole I2C/SPI Beagle
Numéro d'articleTP240141TP280121TP500110 TP500110TP320121
Protocoles SPI pris en chargeSPI single I/OSPI Single I/O

Niveau SPI 1 :
SPI Single I/O

Niveau SPI 2 :
SPI Single, Dual I/O

Niveau SPI 3 :
SPI Single, Dual, Quad I/O

eSPI Analysis :
eSPI Single, Dual, Quad I/O

eSPI Active :
SPI-Single, Dual, Quad I/O

SPI-Single I/O
FonctionAdaptateur hôte maître/esclaveAdaptateur hôte maître/esclaveSPI niveau 1/2/3 : adaptateur hôte maître/esclave

eSPI Active :
Adaptateur hôte maître/esclave

eSPI Analysis :
Moniteur de bus en temps réel

Moniteur de bus en temps réel
Vitesse de l'horloge maître8 MHz40+ MHz

Niveau SPI 1 :
12,5 MHz

Niveau SPI 2 :
40 MHz

Niveau SPI 3 :
80 MHz

eSPI Active/ Analyse :

66 MHz

24 MHz
Vitesse de l'horloge esclave4 MHzN/A

Niveau SPI 1 :
8 MHz

Niveau SPI 2/3 :
20 MHz

eSPI Active :
N/A

analyse eSPI :
66 MHz



24 MHz
Sélection de la puce/de l'esclave13

Niveau SPI 1 :
1

Niveau SPI 2 :
3

Niveau SPI 3 :
8

eSPI Active :
up to 8

eSPI Analysis :
Monitor 2 alertes,
2 resets,
2 chip

Moniteur 1 slave select
Capacité de l'esclave<=60

SPI niveau 1/2/3 :
Advanced

eSPI Active :
Standard 20 MHz

analyse eSPI :
N/A

N/A
Niveau de tension (V)3.3-5V
(Level Shifter Board : 1,2V - 3,3V)
3.3-5V
(Level Shifter Board : 1,2V - 3,3V)

Niveau SPI 1/2/3 :
0.9-3.45 V, 5 V

eSPI Active/Analysis :
1.8 V

3.3-5V
Puissance cible5 V, 30mA disponible5 V, 30mA disponibleSPI niveau 1/2/3 :
2 indépendants, 1 réglable, (0.9-3.45 V), 1 commutable (3.3-5V) 200mA disponible
eSPI Active/Analysis :
5 V, 30mA disponible
5 V, 30mA disponible
longueur de mot variable x x

SPI niveau 1/2/3 :

eSPI Active/Analysis :
x

 x
ConnexionUSB pleine vitesseUSB haute vitesse

SPI niveau 1/2/3 :
USB haute vitesse, Ethernet

eSPI Active/Analysis :
USB haute vitesse, Ethernet

USB haute vitesse
Comparaison des modèles I2C

Aardvark-I2C-Host-adapter-small
Adaptateur Aardvark I2C/SPI

Promira I2C/SPI/eSPI Plattform
Promira I2C niveau 1

Promira I2C/SPI/eSPI Plattform
Promira I2C niveau 2

beagle i2c/spi protocol analyzer small
Analyseur de protocole I2C/SPI Beagle

Numéro d'articleTP240141TP500110TP500110TP320121
Protocoles supportésI2CI2CI2CI2C, MDIO,
SPI single I/O
FonctionAdaptateur hôte maître/esclaveAdaptateur hôte maître/esclaveAdaptateur hôte maître/esclaveMoniteur de bus en temps réel
Vitesse de l'horloge maître800 kHz1 MHz3.4 MHz24 MHz
Vitesse de l'horloge esclave800 kHz1 MHz3.4 MHz24 MHz
Sélection puce/esclave1N/AN/AMoniteur 1 slave select
Capacité de l'esclave><=6AdvancedUltraN/A
Niveau de tension (V)3.3-5V0.9-3.45 V, 5 V0.9-3.45 V, 5 V3.3-5V
Puissance cible5 V, 30mA disponible2 Independent, 1 Programmable, (0.9-3.45 V), 1 Switchable (3.3-5V) 200mA disponible2 Independent, 1 Programmable, (0.9-3.45 V), 1 Switchable (3.3-5V) 200mA disponible5 V, 30mA disponible
ConnexionUSB pleine vitesseUSB haute vitesse, EthernetUSB haute vitesse, EthernetUSB haute vitesse
