Description
les câbles 10 broches Clip Split avec les fils individuels rendent facile la connexion de l'adaptateur hôte Aardvark I2C/SPI, de l'analyseur de protocole Beagle I2C/SPI/MDIO ou de l'adaptateur hôte Cheetah SPI à l'objet cible.
Caractéristiques

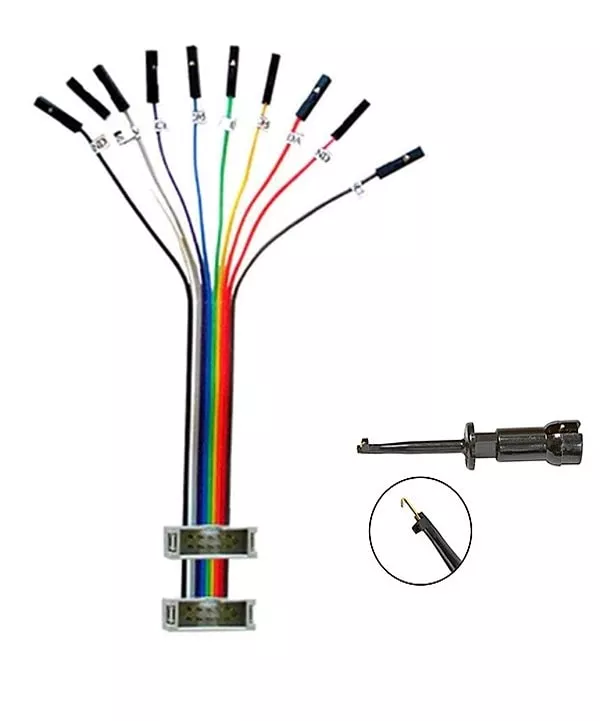

Le câble Grabber Clip Split à 10 pôles dispose d'un en-tête de boîte à 10 pôles qui se fixe au câble plat. Chaque câble individuel a une couleur différente et est identifié par le nom de la broche, ce qui permet de l'identifier facilement.
Chaque broche a un clip de préhension à l'extrémité avec les dimensions suivantes. La longueur nominale de l'ensemble du clip est de 44 mm. La largeur du corps du capuchon est de 2,54 mm de large et environ 21,5 mm de long. Le crochet du clip de préhension a une largeur de 0,51 mm et une ouverture maximale de 3,18 mm.
Le connecteur est un connecteur à clé standard IDC avec un espacement de 2,54 mm (5 x 2, 0,100 "). Chaque câble individuel est terminé par un connecteur à sertir unipolaire avec le même espacement de 2,54 mm (0,100"). Le câble ne mesure que 12,7 cm de long pour minimiser la dégradation du signal.
Utilisation universelle
Le câble clipsable Grabber à 10 pôles est un outil incroyablement utile, grâce auquel tu n'as pas besoin de créer ou d'acheter des cartes d'adaptation pour ton câble plat à 10 pôles. Bien qu'il soit marqué avec l'adaptateur hôte Aardvark ™ I2C / SPI et le brochage spécifique à l'analyseur de protocole Beagle ™ I2C / SPI, ce câble divisé peut être adapté de manière universelle à une multitude d'applications.
Ce câble divisé se connecte à n'importe quelle prise IDC 10 pôles standard de 2,54 mm (0,100 ").
