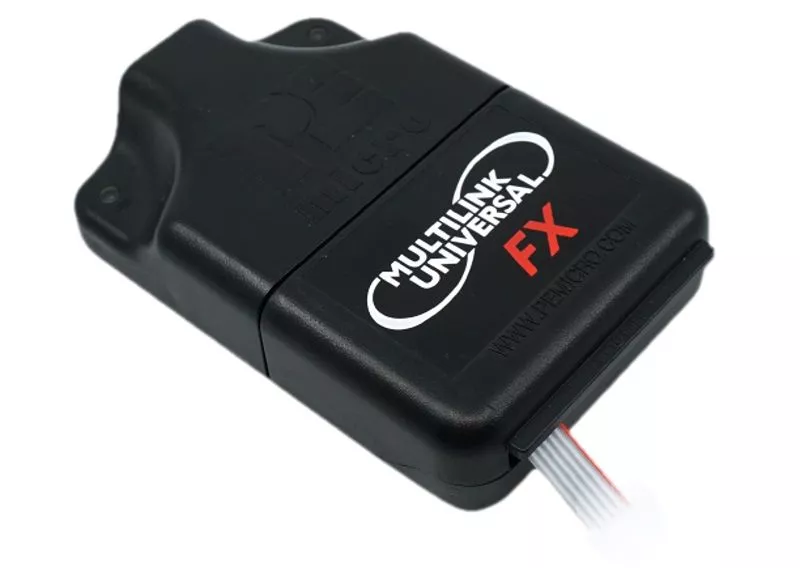

PEmicro Multilink Universal FX

PEmicro Multilink FX Universal est une interface pour déboguer et programmer les processeurs ARM et 8/16/32 bits

590,00 €*

% 599,00 €* (économie de 1.5%)

En stock, délai de livraison : 1 à 3 jours

Plus d'informations
Modèle

UNITS12Z Bibliothèque de logiciels
Licence: 5 installations maximum
299,00 €*
UNITS12Z Bibliothèque de logiciels
Licence: 5 installations maximum
299,00 €*
Bibliothèque de logiciels UNIT16Z
Licence: 5 installations maximum
299,00 €*
Bibliothèque de logiciels UNIT16Z
Licence: 5 installations maximum
299,00 €*
Bibliothèque de logiciels UNIT32Z
Licence: 5 installations maximum
299,00 €*
Bibliothèque de logiciels UNIT32Z
Licence: 5 installations maximum
299,00 €*
Bibliothèque de logiciels UNITCFZ
Licence: 5 installations maximum
299,00 €*
Bibliothèque de logiciels UNITCFZ
Licence: 5 installations maximum
299,00 €*
UNITHCS08 Bibliothèque de logiciels
Licence: 5 installations maximum
299,00 €*
UNITHCS08 Bibliothèque de logiciels
Licence: 5 installations maximum
299,00 €*
Bibliothèque logicielle UNITPPCNEXUS
Licence: 5 installations maximum
299,00 €*
Bibliothèque logicielle UNITPPCNEXUS
Licence: 5 installations maximum
299,00 €*
Bibliothèque de logiciels UNITPPCZ
Licence: 5 installations maximum
299,00 €*
Bibliothèque de logiciels UNITPPCZ
Licence: 5 installations maximum
299,00 €*
UNITRS08 Bibliothèque de logiciels
Licence: 5 installations maximum
299,00 €*
UNITRS08 Bibliothèque de logiciels
Licence: 5 installations maximum
299,00 €*
Bibliothèque de logiciels UNIT12Z
Licence: 5 installations maximum
299,00 €*
Bibliothèque de logiciels UNIT12Z
Licence: 5 installations maximum
299,00 €*
Bibliothèque de logiciels UNITACMP
Licence: 5 installations maximum
0,00 €*
Bibliothèque de logiciels UNITACMP
Licence: 5 installations maximum
0,00 €*
Demander une offre
Paypal-icon
Mastercard-icon
visa-icon
klarna-icon
Sepa-lastschrift-icon
invoice-icon
Réf. produit : USB-ML-UNIVERSAL-FX
Fabricant : PEmicro

Description

L'USB Multilink Universal FX (U-MULTILINK-FX) de PEmicro est une interface de développement tout-en-un à grande vitesse, pour le débogage et la programmation de processeurs ARM et 8/16/32 bits de nombreux fabricants comme NXP, STMicroelectronics, Cypress, Infineon, Silicon Labs et bien d'autres.

Caractéristiques

  • Connexion de données USB entre le PC et le Multilink, permettant une programmation et un débogage rapides et simples
  • Alimentation USB du Multilink par le PC, de sorte qu'aucune alimentation externe n'est nécessaire
  • Prise en charge des processeurs dont la plage de tension se situe entre 1,8 V et 5,25 V.
  • Supporte le chaînage JTAG de plusieurs microcontrôleurs ARM
  • Supporte une multitude de microcontrôleurs ARM, tu trouveras une liste exacte sur la page des architectures supportées.
  • Support des appareils ARM par le protocole JTAG et SWD
  • Algorithmes de programmation en pipeline pour les familles Power Architecture compatibles, qui augmentent considérablement la vitesse de programmation.
  • Détection automatique de la fréquence + fonctions d'ajustement pour les appareils HCS08
  • Détection automatique de la fréquence pour les appareils HC(S)12(X)
  • Génération de la tension de programmation sur la ligne RESET pour les appareils RS08
  • Support de NXP S32, Coldfire V1-V4, MPC55xx-57xx, DSC, S12Z, HC(S)12(X), HCS08, RS08 et STMicro SPC5
  • Rapide comme l'éclair ! Vitesse de communication jusqu'à 10 fois plus rapide par rapport aux autres modèles Multilink de PEmicro*
  • Alimentation du MCU cible en 3,3V ou 5,5V
  • Fréquence cible valide de 16 kHz-50 MHz (valable uniquement pour HCS08, RS08, CFV1, S12Z ou HCS12X)
  • Serrage de la ligne E/S pour une protection supplémentaire contre les tensions
  • Soutien des mesures de puissance en temps réel
  • soutien supplémentaire des processeurs MPC5xx/8xx et HC16/683xx
Multilink-FX speed comparison

*Les énormes améliorations de performance de l'USB Multilink Universal FX sont limitées aux architectures synchrones :

Appareils ARM, Kinetis, S32, MPC55xx-577xx (& STMicroelectronics SPC5), Coldfire V2-V4, DSC, MPC5xx/8xx et HC16/683xx.

Mode de débogage

En utilisant l'USB Multilink Universal FX, l'utilisateur peut utiliser le mode de débogage en arrière-plan pour arrêter l'exécution normale du processeur et contrôler le processeur via un PC. Cela permet à l'utilisateur de contrôler l'exécution directe de la cible, de lire / écrire des registres et des valeurs de mémoire, d'afficher le code de débogage sur le processeur et de programmer des périphériques de stockage FLASH internes ou externes.

Connexion au processeur cible

L'interface USB du Multilink FX permet la communication entre un ordinateur Windows et le port de débogage In-System du processeur cible. Les connexions au MCU cible respectif sont prises en charge par les différents en-têtes de l'USB Multilink Universal FX. Les en-têtes sont facilement accessibles en ouvrant simplement le boîtier en plastique. La plupart des câbles plats nécessaires au support de la multitude d'architectures sont inclus en standard.

Multilink-FX Header Layout

Logiciels tiers compatibles

L'USB Multilink Universal FX dispose d'un support IDE natif de tous les IDE NXP et des outils de développement de la version actuelle, ainsi que des outils de développement de nombreux partenaires NXP, dont IAR, Keil, Silicon Labs (Renseigne-toi auprès du fabricant pour connaître la compatibilité actuelle des appareils). Tu peux aussi voir quelles versions de logiciel sont nécessaires pour supporter la version actuelle de Multilink Universal FX.
  • MCUXpresso IDE
  • S32 Design Studio
  • Kinetis Design Studio
  • Codewarrior
  • STM32 Cube IDE
  • Outils IAR
  • Outils Keil
  • Outils Silicon Labs
De plus, les IDE basés sur Eclipse sont pris en charge en utilisant le plugin GDB Server de PEmicro.

Logiciel payant

pemicro programmer software

Programmer Software

Le logiciel de programmation flash de PEmicro permet de reprogrammer ou de reprogrammer les appareils flash internes et externes via l'une des interfaces de débogage matériel Cyclone et Multilink compatibles. Différentes versions sont disponibles pour des architectures spécifiques d'un grand nombre de fabricants. Gratuit pour les processeurs NXP DSC.
PEmicro Debugger Software

Logiciel de débogage

Le logiciel de débogage de PEmicro est un outil puissant pour déboguer le code. L'utilisateur se connecte au processeur cible via l'une des interfaces matérielles compatibles de PEmicro. Ensuite, le mode de débogage du processeur peut être utilisé pour permettre à l'utilisateur d'accéder à toutes les ressources sur la puce.
PEmicro Software Bibliothek

Bibliothèque logicielle Unit

Un paquet logiciel UNIT se compose d'une DLL d'interface et d'un code d'exemple permettant de créer une application personnalisée qui peut interagir avec un appareil cible via l'une des interfaces matérielles de PEmicro et corriger les erreurs ou pour exécuter des fonctions telles que le test de produit, l'étalonnage et la mise à jour. Gratuit pour ARM Cortex-M.

Logiciel gratuit

PEmicro Windows Entwicklungsumgebungen

Environnements de développement Windows

Avec l'environnement de développement Windows de PEmicro, tu peux exécuter des programmes externes - dont l'assembleur, le compilateur C, le débogueur et le programmeur Flash - dans un environnement, chacun avec une seule touche de raccourci. Les fonctions d'édition comprennent : Reconfigurabilité complète, exécution de programmes externes, aide à l'écran
PEmicro Assembler

Assembleur de ligne de commande

CASM est l'assembleur de ligne de commande gratuit de PEmicro pour les différentes familles de processeurs NXP, qui supporte les fonctions suivantes : Support des macros, objets S19, réglages conditionnels de l'assembleur, inclusion de fichiers, contrôle complet du listing avec compteur de cycles
PEmicro Eclipse GDB Server Plugin

GDB Eclipse Server Plugin

Le plug-in GDB Server permet à l'utilisateur de s'intégrer à n'importe quelle IDE ARM basée sur Eclipse et supporte les interfaces matérielles de débogage Multilink, Cyclone et OpenSDA. Les fonctions de débogage suivantes sont disponibles : Programmation flash, contrôle de l'exécution, points d'arrêt, points de surveillance, stepping et vérification des valeurs.

Fonctions du plugin GDB Server

Vue en temps réel

Cette vue donne à l'utilisateur la possibilité d'afficher les variables et la mémoire pendant qu'un appareil ARM cible est en cours d'exécution. Parfois, l'arrêt du MCU cible cache une erreur. Pour reproduire une erreur particulière, le programme doit parfois continuer à fonctionner pendant qu'un certain ensemble de données est injecté. Dans ces cas, il est très avantageux de pouvoir afficher des valeurs variables pendant qu'elles changent, sans arrêter la cible.

La fonction OS-Aware supporte FreeRTOS

Le serveur GDB détecte automatiquement la présence, le type et la configuration d'un système d'exploitation en interrogeant la table des symboles de l'application pour trouver des caractéristiques. Avec ces symboles reconnus, le débogueur peut parcourir les structures de données internes du noyau pour énumérer les threads disponibles et le contexte d'exécution correspondant. Ces informations sont ensuite utilisées pour remplir dynamiquement les vues d'Eclipse lorsque l'utilisateur navigue entre les threads. D'autres supports de systèmes d'exploitation seront ajoutés prochainement.

Outils de débogage pour la sortie à fil unique (SWO)

Avec le plug-in MCUXpresso de NXP ou le plug-in PEmicro pour les IDE GDB basés sur ARM, les utilisateurs peuvent surveiller plusieurs variables et expressions en temps réel, utiliser les appels printf pour être averti lorsque certains événements se produisent pendant la session de débogage, et la capture de trace pour enregistrer les événements et les déclencheurs définis par l'utilisateur. Cela permet d'avoir beaucoup plus de visibilité sur le fonctionnement du code.

Vidéo produit

Aperçu des interfaces de débogage Multilink

Spécifications techniques

Séries ARM supportéesPEmicro Multilink Modelle
Multilink ACPMultilink UniversalMultilink FX
AtmelSAMxxx
AutoChipsMCU
CypressCCG2, CCG3PA, EZ-BLE-PSoC-PRoC, EZ-BLE-PSoC6, FM3, PRoC-BLE, PSoC5, PSoC6
GeehyAPM32
GigaDeviceGD32
indie SemiExpérience utilisateur
InfineonPSoC4, PSoC6, Traveo-II, XMC
Maxim IntegratedDarwin
MindmotionMM32SPIN
NordicSeminRF51, nRF52, nRF53
NuvotonNuMicro
NXPAutomobile, iMX, Kinetis, LPC, capteurs, Trimension, Vybrid, sans fil
OnBrightOB90Rxx
ON SemiconductorRSL10
QorvoContrôleurs de moteur intelligents
Rasperrry PIRP2xxx
Signaux RedpineWiSeMCU
RenesasRA, SmartBond, Synergy
Silergy (Maxim)AM0x, AM1x, MAC716xx
Silicon LabsEFM32, EFR32, SiM3, WiFi
STMicroelectronicsBluetooth, STM32
Texas InstrumentsLM3S, LM4, MSP, SimpleLink, TM4C12x
ToshibaTX00, TX03, TX04
WIZnetW7500x
ZHIXINMCU
Séries 8/16/32 bit supportéesPEmicro Multilink Universal klein
Multilink Universal
PEmicro Multilink FX Universal klein
Multilink FX
S32
NXP ColdFire® V1
NXP ColdFire® V2/V3/V4
NXP MPC55xx-57xx
NXP DSC
NXP S12Z
NXP HC(S)12(X)
NXP HCS08
NXP RS08Avec adaptateur
NXP MPC5xx/8xxX
NXP HC16/683xxX
STMicro SPC5
Comparaison des modèlesPEmicro Multilink ACP klein
Multilink ACP
PEmicro Multilink Universal klein
Multilink Universal
PEmicro Multilink FX Universal klein
Multilink FX
PEmicro Cyclone Programmer Modelle
Modèles Cyclone ISP
ConnexionUSB 2.0 haute vitesseUSB 2.0 à grande vitesseUSB 2.0 haute vitesse

USB 2.0 à grande vitesse

Ethernet 10/100 baseT

Baud sériel 115200 N81

VitesseModéréModéréTrès rapideModéré à extrêmement rapide (jusqu'à 75Mb/s)
en fonction du CI concerné
Alimentation électrique (sortie)AucuneAucuneFourniture de 3,3V/5V via le câble plat respectif

Fourniture de 3,3V/5V via un câble plat

Commutation automatique sur 24V via des relais internes

Peut fournir du courant de 5 manières différentes

Fonctions SWO

Console SWO ITM

Données SWO

Expressions en temps réel

Console SWO ITM

Données SWO

Expressions en temps réel

Mesure des performances en temps réel

Console SWO ITM

Données SWO

Expressions en temps réel

Mesure des performances en temps réel

Console SWO ITM

Données SWO

Expressions en temps réel

Logiciel de programmation inclusNonNonNonOui
Disponible et inclus pour chaque MCU supporté
Programmation autonomeNonNonNonOui
La configuration se fait via un PC, peut ensuite être utilisée comme stand-alone
Mémoire intégréeNonNonNonJusqu'à 1Gb
AutomatisationProgrammation par script avec  le logiciel de programmation par ligne de commande PEmicro (payant) CPROG est inclus dans toutes les versions PROG-HL-xxProgrammation par script avec  le logiciel de programmation en ligne de commande PEmicro (payant) CPROG est inclus dans toutes les versions de PROG-HL-xxProgrammation par script avec  le logiciel de programmation par ligne de commande de PEmicro (payant) CPROG est inclus dans toutes les versions de PROG-HL-xx

Contrôle automatisé Cyclone SDK

Programmation par script avec CPROG

Fonctions de sécuritéPas deAucuneAucune

Images de programmation codées RSA/AES

Limitation de la programmation à une plage de dates

Limitation du nombre de programmations par image

Technologie anti-manipulation

Mémoire extensibleNonNonNonEmplacement pour SDHC
PEmicro BERG14 TO MICTOR38 Adapter
adaptateur 14 broches montagne vers 38 broches Mictor
BERG14-TO-MICTOR38
Avec l'adaptateur Mictor 14 broches vers 38 broches, il est possible de réaliser un 38 broches vers le processeur cible.

60,00 €*
pemicro 26 pin synchronous Coldfire Ribbon Cable Adapter
Câble adaptateur CF
CABLE-CF-ADAPTER
Cet adaptateur permet des signaux de communication de débogage synchronisés à 26 broches pour les MCU Coldfire.

60,00 €*
