Description
Avec le logiciel de programmation flash PEmicro PROG-HL-S12Z (PROGS12Z) pour NXP 9S12Z, tu peux reprogrammer ou reprogrammer des appareils flash externes de nombreux fabricants d'appareils via l'une des interfaces de débogage matériel Cyclone et Multilink compatibles de PEmicro. Le programmeur communique avec le mode de débogage en arrière-plan du processeur via une interface matérielle compatible qui relie le port parallèle ou le port USB d'un PC à un port BDM à 6 broches sur le système cible. En plus de l'interface graphique, le logiciel de programmation contient également une version en ligne de commande du logiciel de programmation CPROGS12Z pour la programmation par script. Ensemble, ils sont parfaits pour le développement et la programmation des lignes de production ou les mises à jour du firmware sur place.
Fonctions de programmation

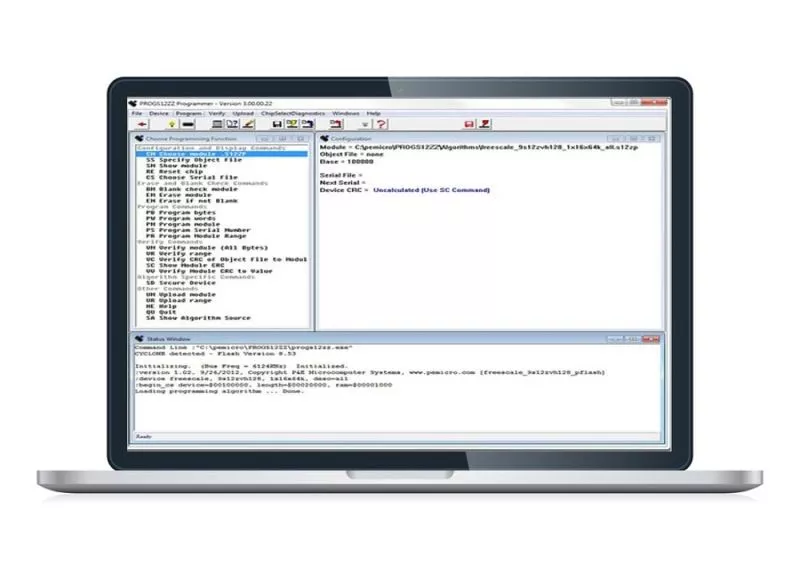

Le logiciel PROG-HL-S12Z est livré avec une bibliothèque complète d'algorithmes de programmation compatibles de et supporte la programmation de flash interne et externe (SPI). Les commandes de programmation interactives sont illustrées dans le schéma de droite.
Les commandes de programmation comprennent :
- Programmation
- Vérifier
- Vérification des blancs
- Télécharger
- Affichage
- Supprimer
Procédure de licence
La licence d'activation pour le logiciel PROG-HL-S12Z, est installée sur la sonde de débogage multilink, ce qui nécessite une instance de licence par multilink. Après avoir sélectionné un Multilink via le gestionnaire de connexion matérielle, qui est inclus dans les ressources de téléchargement USB Multilink, la licence est installée de manière permanente sur l'appareil sélectionné. Le multilink peut utiliser le logiciel Prog-HL-S12Z sur n'importe quel ordinateur sur lequel une version (doit être égale à la version de la licence) du logiciel est installée. Aucune licence n'est nécessaire pour utiliser le logiciel de programmation avec les programmateurs Cyclone, car chaque logiciel PROG-HL-xxx est déjà inclus dans la livraison de tous les modèles Cyclone. Tu trouveras plus d'informations sur les licences dans le guide d'activation des licences matérielles.
Microcontrôleurs supportés
Chaque logiciel de programmation de PEmicro supporte une grande variété de microcontrôleurs. Visite notre assistant de sélection IC ou l'aperçu des familles d'appareils supportés ou contacte-nous personnellement par mail, téléphone ou chat pour obtenir des renseignements sur les microcontrôleurs supportés. Nous nous ferons un plaisir de te conseiller !Gestionnaire de connexion
Le gestionnaire de connexion permet de configurer facilement le débogage et de se connecter au processeur cible via un multilink ou un cyclone
Programmation de scripts
Est également inclus un fichier de ligne de commande qui permet à l'utilisateur de créer des scripts de programmation afin d'automatiser le processus de programmation. Le manuel d'utilisation CPROG décrit la procédure de programmation de scripts.
Numéros de série
Pour garantir le suivi de tes produits, les numéros de série sont un outil important. Le logiciel de programmation PROG-HL-S12Z comprend l'utilitaire Serialize gratuit qui permet de programmer des numéros de série complexes dans l'interface graphique ou dans la version en ligne de commande.
Mode diagnostic de puce
Les algorithmes de programmation émettent des hypothèses sur le fait que la mémoire flash interne ou externe est connectée au MCU via les interfaces SPI, I2C ou bus d'adresses/de données. Si cela n'est pas le cas, le "Chip Select Diagnostics Mode" permet d'analyser les modifications nécessaires de l'algorithme.
