486,00 €*
- 3 ans de garantie
- 2,5% d'escompte pour paiement anticipé
- Si vous utilisez le mode de paiement anticipé par virement bancaire, 2,5% du montant de l'achat sera automatiquement déduit à la caisse.
En stock, délai de livraison : 1 à 3 jours
Description

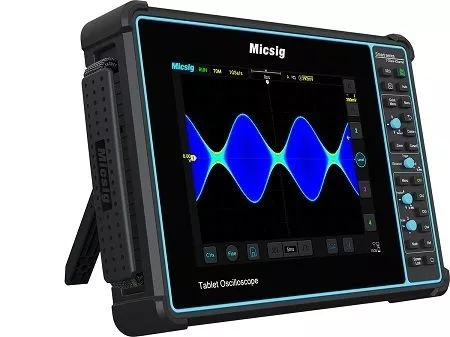

Le STO1004 est un oscilloscope de la série Miscig STO, une série d'oscilloscopes innovants qui peuvent être utilisés uniquement via le toucher. En plus de l'écran tactile, le STO1004 dispose également de codeurs rotatifs. Le système d'exploitation utilisé est une version adaptée d'Android, ce qui confère à l'appareil une grande compatibilité avec le système. En combinaison avec le fonctionnement sur batterie et l'écran tactile, l'oscilloscope STO1004 Plus est idéal aussi bien pour une utilisation mobile que pour une utilisation comme oscilloscope de table. Le STO1004 Plus dispose d'un taux d'échantillonnage allant jusqu'à 70 Mpts de profondeur de mémoire, d'un taux d'acquisition de signaux allant jusqu'à 130 000 wfm/s (mode de mémoire segmentée), de 4 canaux, d'une bande passante de 100 MHz et d'un taux d'échantillonnage de 1 GSa/s. De plus, il possède un écran LCD tactile avec une résolution de 800 * 600 pixels, qui supporte l'utilisation multi-touch.
L'utilisation tactile du Micsig STO1004 est intuitive. Cette utilisation simple est bien sûr incontournable pour les utilisateurs de smartphones et de tablettes aujourd'hui, mais elle est nouvelle et innovante pour un oscilloscope.
Grâce au système de déclenchement numérique, la gigue de déclenchement est très faible et le déclenchement est très précis. De plus, l'oscilloscope supporte les déclenchements de bus en série et le décodage de bus.
Caractéristiques
- Oscilloscope compact à 4 canaux
- Bande passante de 100 MHz
- taux d'échantillonnage en temps réel de 1 GS/s.
- Système d'exploitation Android
- Batterie interchangeable
- Jusqu'à 70 Mpts de profondeur de mémoire.
- 130.000 Wfms/s Taux d'acquisition
- ecran LCD industriel 8"/20,3 cm, résolution 800x600, écran tactile capacitif multipoint.
- Interfaces : Wi-Fi, hôte USB 3.0/2.0, USB Type-C, HDMI, sortie de déclenchement, mise à la terre
- Connexion pour l'étalonnage de la sonde.
- Déclenchement de bus et décodage supportés : UART, I²C, SPI, CAN, LIN.
- Logiciel PC, application mobile iOS et Android pour contrôler l'oscilloscope à distance.
- Mémoire intégrée de 32 Go pour les enregistrements de formes d'ondes et de vidéos.
- batterie au lithium de 7500mAh, autonomie de la batterie jusqu'à 5 heures.
- Partage d'écran par wifi, USB et HDMI
Caractéristiques de l'oscilloscope
Système Android avec 32 Gbyte
Le STO1000 offre le premier système d'exploitation pour oscilloscope basé sur Android au monde et dispose de 32 Go de mémoire.
Clavier à écran tactile
Clavier logiciel pour une saisie rapide comme d'habitude sur les appareils intelligents.
Nombreuses fonctions de déclenchement
Décodage du bus sériel
Supporte le déclenchement et le décodage série (I2C, SPI, RS232/UART, CAN, LIN).
Mesures automatiques
31 mesures automatiques pour les exigences de mesure les plus diverses.
70 Mpts de profondeur de mémoire
Permet d'explorer une zone du signal détecté au moyen de l'écran tactile.
Utilisation de la souris
Les oscilloscopes de Micsig peuvent aussi être contrôlés facilement avec une souris USB ordinaire.
Mise à l'échelle automatique
Ajustement automatique de l'offset en temps réel en fonction de la taille et de la fréquence du signal.
Filtre passe-haut et passe-bas
La fonction de filtre aide les ingénieurs à exclure les fréquences insignifiantes afin d'éliminer les interférences et d'observer le véritable état du signal.
Outils de calcul
Pour les calculs électroniques, différents outils sont disponibles sous forme d'apps.
Fonction de partage d'écran
Grâce au port HDMI intégré, le contenu de l'écran de l'oscilloscope peut être facilement diffusé sur un moniteur externe.
Contrôle à distance
La série Micsig STO1000 dispose d'un logiciel PC et d'une application mobile (Android/IOS) pour le contrôle à distance via WIFI et USB.
Spécifications techniques
Modèle d'oscilloscope | STO1004 | TO1004 | STO2002 |
---|---|---|---|
Système d'exploitation | Android | Android | Android |
Bande passante | 100 MHz | 100 MHz | 200 MHz |
Canaux | 4 | 4 | 2 |
Temps de montée | ≤3.5ns | ≤3.5ns | ≤1.75ns |
Profondeur de la mémoire | 70 Mpts | 110 Mpts | 70 Mpts |
Taux d'acquisition du signal | 130.000 wfm/s | 78.000 wfm/s | 130.000 wfm/s |
Résolution | 8 bits | 8 bits | 8 bits |
Écran | 8 pouces TFT LCD | 10,1 pouces TFT LCD | 8 pouces TFT LCD |
Taux d'échantillonnage | 1 GSa/s | 1 GSa/s | 1 GSa/s |
Codeur rotatif | ✓ | X | ✓ |
Mémoire interne | 32 GO | 32 GO | 8 GO |
Interfaces | Wi-Fi, hôte USB 3.0/2.0, USB Type-C, HDMI, sortie de déclenchement, mise à la terre | Wi-Fi, hôte USB 3.0/2.0, USB Type-C, HDMI, sortie de déclenchement, mise à la terre | USB 2.0 hôte & périphérique, Ethernet/LAN, Wifi |
Sécurité | CAT I 300 Veff (entrée 1-MΩ) | CAT I 300 Veff (1 entrée MΩ) | CAT I 300 Veff (1 entrée MΩ) |
Modes de déclenchement | Front, impulsion, logique, Time Out, Dwart PW, Slope, N Edge et vidéo. | Flanc, impulsion, logique, Time Out, Dwart PW, Slope, N Edge et vidéo. | Front, impulsion, logique, Time Out, Dwart PW, Slope, N Edge et vidéo. |
Décodage du bus | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inclus) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inclus) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inclus) |
Batterie | batterie au lithium-ion de 7500 mAh | 7500 mAh Batterie lithium-ion | 7500 mAh Batterie au lithium-ion |
