1 899,00 € net
2 259,81 € TTC
En stock, délai de livraison : 1 à 3 jours
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 3 ans de garantie
- 2,5% d'escompte pour paiement anticipé
- Si vous utilisez le mode de paiement anticipé par virement bancaire, 2,5% du montant de l'achat sera automatiquement déduit à la caisse.
Configuration du produit
Description

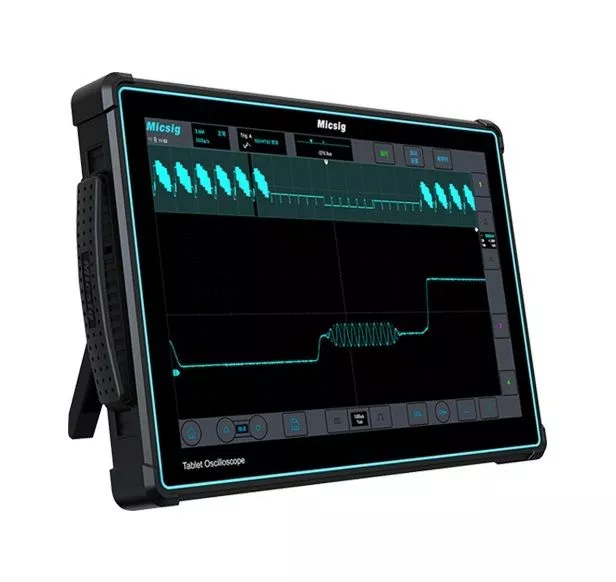

L'oscilloscope Micsig ETO3504 est un oscilloscope de 350 MHz avec un écran de 14 pouces, ce qui le rend idéal pour une utilisation en laboratoire comme oscilloscope de table et pour les applications mobiles. L'oscilloscope dispose en outre d'un taux d'échantillonnage de 3GSa/s, d'une profondeur de mémoire de 360Mpts, d'un taux d'acquisition de signaux de 230.000 wfm/s et d'une batterie remplaçable avec une batterie de 13,500 mAh.
L'appareil est équipé du système multitâche SigtestUI™ (système Android adapté) et d'une puce rapide, garantissant une utilisation sans problème. De plus, une interface de montage VESA de 130 mm x 300 mm est intégrée pour plus de compatibilité
L'ETO3504 est équipé d'une multitude de connexions, dont l'hôte USB 3.0/2.0, le périphérique USB, la prise de terre, l'HDMI, la sortie de déclenchement, etc.
Grâce au système de déclenchement numérique, la gigue de déclenchement est très faible et le déclenchement est très précis. De plus, l'oscilloscope prend en charge en usine les déclenchements de bus série et le décodage de bus RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD1553B.
Caractéristiques
- Oscilloscope compact à 4 canaux
- Bande passante de 350 MHz
- taux d'échantillonnage en temps réel de 3 GS/s.
- Système d'exploitation Android
- Batterie interchangeable
- Jusqu'à 360 Mpts de profondeur de mémoire.
- lCD 14 pouces, résolution 1920x1080, écran tactile capacitif multipoint.
- Interfaces : Wi-Fi, hôte USB 3.0/2.0, USB Type-C, HDMI, Trigger Out, mise à la terre
- Connexion pour l'étalonnage de la sonde.
- Supporte les déclencheurs de bus et le décodage : RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD1553B.
- Logiciel PC, application mobile iOS et Android pour contrôler l'oscilloscope à distance.
- Mémoire intégrée de 32 Go pour l'enregistrement de formes d'ondes et de vidéos.
- batterie au lithium de 13,500mAh, autonomie de la batterie jusqu'à 5 heures.
- Partage d'écran via WLAN, USB et HDMI
Caractéristiques de l'oscilloscope
Bruit de fond très faible
Moins de 90 μVrms de bruit de fond, même à 500 M de bande passante complète, capable de capturer des événements faibles mais importants pendant l'élimination et l'analyse des erreurs de signal.
Filtre numérique matériel
La série ETO peut laisser passer ou bloquer sélectivement des composants dans certaines plages de fréquences. La plage peut aller jusqu'à 30 Hz, ce qui permet de filtrer efficacement les interférences et le bruit, ce qui améliore considérablement la précision et la fiabilité.
360 Mpts de profondeur de mémoire
Jusqu'à 360 Mpts de profondeur de mémoire garantissent une excellente fidélité du signal, même avec une grande base de temps.
Clavier à écran tactile
Clavier logiciel pour une saisie rapide comme d'habitude sur les appareils intelligents.
Nombreuses fonctions de déclenchement
Décodage du bus série
Supporte le déclenchement et le décodage série (RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD1553B).
Mesures automatiques
31 mesures automatiques pour les exigences de mesure les plus diverses.
Fonction de partage d'écran
grâce au port HDMI intégré, le contenu de l'écran de l'oscilloscope peut être facilement diffusé sur un moniteur externe.
Spécifications techniques
| Spécification du modèle |  ETO5004 | ETO3504 |
|---|---|---|
| Bande passante | 500 MHz | 350 MHz |
| Canal analogique | 4 | 4 |
| Taux d'échantillonnage en temps réel | 3GSa/s | 3GSa/s |
| Profondeur de mémoire | 360 Mpts | 360 Mpts |
| Nombre max. Taux d'acquisition des formes d'ondes | 230.000 Wfms/s | 230.000 Wfms/s |
| Bruit | <90µVrms | <90µVrms |
| Interfaces | Hôte USB 3.0/2.0, USB type-C, HDMI, sortie de déclenchement | Hôte USB 3.0/2.0, USB type-C, HDMI, sortie de déclenchement |
| Écran | écran Full-Touch 14", résolution 1920 x 1200 | écran tactile intégral 14", résolution 1920 x 1200 |
| Batterie | batterie Li-Ion 7,4 V/13500 mAh | batterie Li-ion 7,4 V/13500 mAh |
| Taille/poids net | 353*245*56mm/3,6kg (avec batterie) | 353*245*56mm/3,6kg (avec batterie) |
