699,00 € net
831,81 € TTC
Délai de livraison : 1-2 semaines
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 3 Jahre Garantie
- 2,5% d'escompte pour paiement anticipé
- Si vous utilisez le mode de paiement anticipé par virement bancaire, 2,5% du montant de l'achat sera automatiquement déduit à la caisse.
Configuration du produit
Description

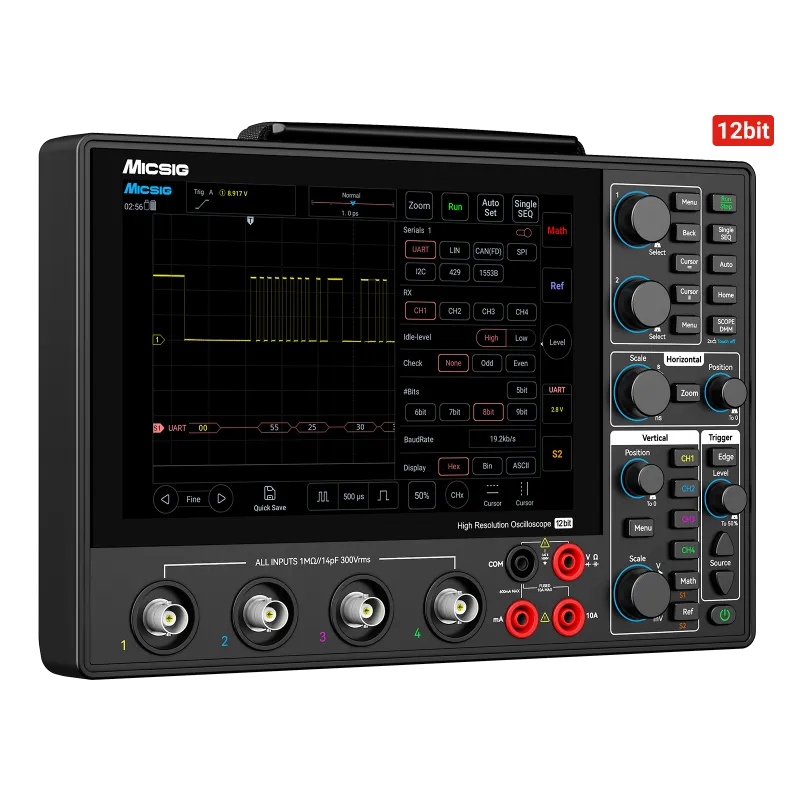

La série MHO14 établit de nouvelles normes en matière d'innovation et de design des oscilloscopes modernes. Le point fort de l'appareil est son design moderne et fin. L'oscilloscope est nettement plus mince que les modèles d'oscilloscopes de table traditionnels comparables et concilie encore un oscilloscope intégré et un 16800mah dans le boîtier. Grâce à sa faible épaisseur totale de 3,1cm, l'appareil n'est pas beaucoup plus "massif" qu'un ordinateur portable et peut donc être facilement transporté dans n'importe quel sac.
Malgré les nombreuses fonctions, la batterie intégrée et le design compact, la chaleur résiduelle est presque entièrement dissipée de manière passive de sorte que le ventilateur est toujours silencieux et que le fonctionnement est sans problème.
Le multimètre intégré offre une précision de 4⅚ chiffres et des modes de mesure comme la tension, le courant, la continuité, la résistance, la capacité et les diodes, toutes les fonctions que l'on peut attendre d'un appareil autonome.
L'appareil peut être utilisé de manière flexible aussi bien sur le terrain que dans le laboratoire, et il est équipé de toutes les fonctions modernes que l'on peut souhaiter sans faire de compromis, notamment un convertisseur 12 bits, 4 canaux, un écran tactile de 8 pouces, un logiciel basé sur Android avec de nombreuses applications supplémentaires, etc. De plus, l'autonomie de la batterie peut être prolongée presque indéfiniment en utilisant une banque d'alimentation et le port USB C de l'oscilloscope.
Les spécifications de l'appareil permettent une utilisation polyvalente de l'appareil pour des applications simples.
Parmi elles, une bande passante de 200 MHz, une profondeur de mémoire de 110 Mpts, un taux d'acquisition de signaux de 50,00 wfm/s, 4 canaux et un taux d'échantillonnage de 1 GSa/s.
L'oscilloscope offre en outre un système de déclenchement complexe, y compris des déclenchements basés sur des protocoles. L'appareil prend en charge le déclenchement et le décodage de RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD1553B.
De plus, l'appareil offre un logiciel PC et une application qui permettent de contrôler l'oscilloscope à distance et de transmettre l'écran. De plus, les données peuvent être transférées sans fil.
La série MHO14 de Micsig offre un ensemble de fonctions et un design ergonomique incomparables, à un prix très abordable.
Features
- Kompaktes & Hochwertiges Design mit 32 GB internen Speicher
- Integriertes vollwertiges Multimeter
- Integrierter 16800 mah Akku für bis zu 4 Stunden Laufzeit
- Android Betriebsystem mit hilfreichen Zusatzanwendungen
- 4 Kanäle, Bandbreite von 100 MHz & 1 GS/s Echtzeit-Abtastrate.
- Bis 110 Mpts Speichertiefe und 78.000 Wfms/s Erfassungsrate
- 8 Zoll Touchscreen mit Multi-Punkt-Touchscreen und sehr guten Gehäuse zu Bildschirmverhältnis
- Schnittstellen: Wi-Fi, USB 3.0/2.0 Host, USB Type-C, HDMI, Trigger Ausgang, Erdung
- Bus-Trigger und Dekodierung unterstützt: UART, I²C, SPI, CAN, CAN FD, LIN, Flexray.
- PC-Software, iOS- und Android-Mobil-App zur Fernsteuerung, Screen Sharing und Datentransfer mit dem Oszilloskop.
Produkthighlight
Benutzerfreundliches Betriebssystem
Das Betriebssystem SigTest welches in der Zusammenarbeit sowie aus Vorschlägen von Tausenden von Ingenieuren seit Jahren stets Verbesserungen erhält, bietet drei Betriebsmodi: Reine Touchbedienung, Reine Tasten Bedienung, Hybridbetrieb
Hohe Speichertiefe
Standardmäßig segmentierter Speicher unterteilt begrenzten Speicherplatz in mehrere kleine Segmente und erfasst so mehrere Triggerereignisse in einem einzigen Speicherplatz. Dank praktischer Analyse- und Anzeigefunktionen ermöglicht er sowohl die integrierte als auch die individuelle Anzeige. Dadurch werden Analyse und Positionierung präziser und effizienter und die Suche feiner Details wird erheblich erleichtert.
12 Bit vertikale Auflösung
Die MHO1-Serie nutzt einen hochauflösenden 12-Bit-ADC mit bis zu 4096 Quantisierungsstufen, was dem 16-fachen eines herkömmlichen 8-Bit-ADC entspricht. Dadurch können Anwender Wellenformdetails vollständiger und klarer erkennen.
Langlebiger Akku
Spécifications techniques
| Modell |  MHO14-100 | MHO14-200 |
|---|---|---|
| Bandbreite | 100 MHz | 200 MHz |
| Anzahl Kanäle | 4 | 4 |
| Anstiegszeit | ≤3,5ns | ≤1,75ns |
| Max. Abtastrate | 1 GSa/s | 1 GSa/s |
| Max. Speichertiefe | 110Mpts | 110Mpts |
| Wellenform-Erfassungsrate (max.) | 50.000 wfms/s | 50.000 wfms/s |
| Eingangsempfindlichkeitsbereich | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) |
| Bandbreitenfilter | 20 MHz、 Tiefpass (bis 30 Hz) | 20 MHz、 Tiefpass (bis 30 Hz) |
| Segmentierter Speicher | Unterstützt die Erfassung von maximal 10.000 Wellenformereignissen | Unterstützt die Erfassung von maximal 10.000 Wellenformereignissen |
| Eingangsimpedanz | 1MΩ | 1MΩ |
| Zeitbasisbereich | 1ns/div ~ 1ks/div | 1ns/div ~ 1ks/div |
| Busdekodierung | UART (RS232/424/485), CAN, CAN FD, LIN, SPI, I²C | UART (RS232/424/485), CAN, CAN FD, LIN, SPI, I²C |
| Schnittstellen | USB 3.0/2.0 Host、USB Typ-C、HDMI、Trigger-Ausgang | USB 3.0/2.0 Host、USB Typ-C、HDMI、Trigger-Ausgang |
| Speicher | 32 GB | 32 GB |
| Anzeige | 8 Zoll LCD kapazitives Touch-Display, 1280 x 800 Auflösung | 8 Zoll LCD kapazitives Touch-Display, 1280 x 800 Auflösung |
| Batterie | 3,7 V, 16000 mAh Li-Ion-Akku / Bis 4 Stunden Betriebsdauer | 3,7 V, 16000 mAh Li-Ion-Akku / Bis 4 Stunden Betriebsdauer |
| Größe/Nettogewicht | 265 * 174 * 31.5 mm / 1,1 kg | 265 * 174 * 31.5 mm / 1,1 kg |
