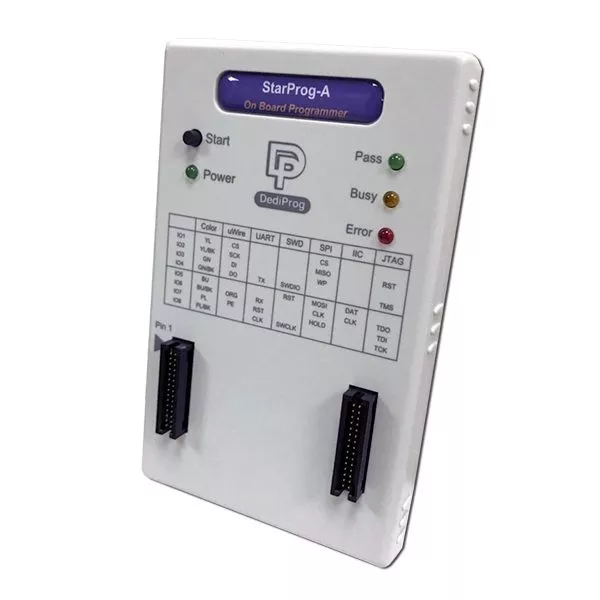

Le StarProg-A de Dediprog prend en charge les MCU, CPLD, SPI NOR Flash, SPI NAND Flash et EEPROM On Board Programming (ICP / ISP).
Le produit est discontinué
Plus disponible
Plus d'informations
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Réf. produit : StarProg-A
Fabricant : Dediprog
- Ce produit a cessé d'être produit par le fabricant
Description
Le StarProg-A de Dediprog supporte MCU, CPLD, SPI NOR Flash, SPI NAND Flash et EEPROM On Board Programming (ICP / ISP). Le programmeur est optimisé pour l'intégration de machines automatisées et peut être utilisé sans problème dans le développement et la production de masse.
Caractéristiques du matériel
- Optimisé pour l'intégration dans les machines automatisées
- Supporte les CI ultra basse tension 1,2 V et les CI basse tension 1,8 V
- Supporte plusieurs types de protocoles ISP
- SWD, JTAG, SPI, I2C, BDM, UART et SCHWIM...
- Soutien de différentes familles de circuits intégrés MCU, CPLD, flash SPI-NOR, flash SPI-NAND et EEPROM.
- Supporte une grande variété de formats de fichiers tels que Binaire, Intel Hex, Motorola et ROM
- Supporte le mode autonome
- Peut programmer en mode autonome sans être connecté à un ordinateur.
- Dispose d'une option de contrôle par la ligne de commande
- Dispose de pilotes Labview et de l'API DLL (supporte la sérialisation et la programmation de clés) pour le nouveau développement et l'intégration.
Applications
- Mise à jour du flash série soudé à bord avec ou sans alimentation électrique en mode autonome ou GUI PC
- Prototypage ou production en petite série, programmation dans le système ou sur le socle
- Application de contrôle, réinitialisation du contrôleur et état de l'isolation MOSFET
- Intégration dans les machines pour une programmation automatisée
Optimisations pour l'intégration
- Possibilité de lancer un autotest simple et rapide.
- Les améliorations du signal permettent des longueurs de câble de signal beaucoup plus longues pour une intégration plus facile.
- Le contrôle de la tension et de la fréquence par le logiciel permet de stabiliser le signal de programmation.
- Le port ATE dans l'adaptateur ISP permet un contrôle à distance via les broches Busy/Pass/Error et Start.
- Différents adaptateurs sont disponibles et les CI programmables peuvent être programmés en ligne, hors ligne ou de manière autonome afin de clarifier et de résoudre rapidement les éventuels problèmes de production.
- Soutien de plusieurs programmeurs pour programmer des CI en même temps (même fichier).
| Pin | Couleur | uWire | UART | SWD | SPI | IIC | JTAG |
|---|---|---|---|---|---|---|---|
| IO1 | YL | CS | - | - | CS | - | - |
| IO2 | YL/BK | SCK | - | - | MISO | - | RST |
| IO3 | GN | DI | - | - | WP | - | - |
| IO4 | GN/BK | DO | TX | SWDIO | - | - | TMS |
| IO5 | BU | - | - | RST | MOSI | DAT | - |
| IO6 | BU/BK | ORG | RX | - | CLK | CLK | TDO |
| IO7 | PL | PE | RST | - | HOLD | - | TDI |
| IO8 | PL/BK | - | CLK | SWCLK | - | - | TCK |
| Pin header mapping | |||
|---|---|---|---|
| Pin lin1 | Numéro de broche | Pin lin2 | |
| Vpp | 1 | 2 | Vcc |
| Vpp_ref | 3 | 4 | Vcc_ref |
| 3.3V | 5 | 6 | GND |
| IO1 | 7 | 8 | IO2 |
| IO3 | 9 | 10 | IO4 |
| IO5 | 11 | 12 | IO6 |
| IO7 | 13 | 14 | IO8 |
| GPIO1 | 15 | 16 | GPIO2 |
| GPIO3 | 17 | 18 | GPIO4 |
| GND | 19 | 20 | GND |
| Connexion ATE | |||
|---|---|---|---|
| Pin lin1 | Numéro de broche | Pin lin2 | |
| NC | 1 | 2 | 3.3V |
| Busy | 3 | 4 | GND |
| Pass | 5 | 6 | NC |
| Démarrage | 7 | 8 | NC |
| Fail | 9 | 10 | NC |
CI pris en charge
Notre assistant de sélection te donne un aperçu des CI déjà pris en charge.
Spécifications techniques
| Comparaison des modèles |  SF100 |  SF600 Plus |  SF700 |  K110 |  StarProg-A |  StarProg-U |  NuProg-E2 |
|---|---|---|---|---|---|---|---|
| Types de circuits intégrés supportés | Flash SPI NOR | SPI Flash NOR | SPI NOR, SPI NAND et SPI Octa NOr | SPI NOR, SPI NAND, et EEPROM | MCU, CPLD, Flash SPI NOR, Flash SPI NAND, et EEPROM | Tous les types de CI (sauf UFS) | UFS (jusqu'à 180 Mo/s) eMMC (jusqu'à 100 Mo/s) |
| Programmation dans le système | ✓ | ✓ | ✓ | ✓ | ✓ | X | X |
| Programmation de socket | ✓ Avec Bottom Board (optionnel) | ✓ Un site de programmation (site) | ✓ Un site de programmation (site) | ✓ Un poste de programmation (site) | ✓ Un poste de programmation (site) | ✓ Un poste de programmation (site) | ✓ Un poste de programmation (site) |
| Autonome | X | ✓ | ✓ | ✓ | ✓ | X | X |
| Logiciel | Logiciel SF | Logiciel SF | SF logiciel | Dediware | Dediware | Dediware | Dediware |
| intégration tierce partie | CLI | CLI | ATE Port, CLI | ATE Port, CLI | ATE Port, CLI, DLL API (optionnel) | CLI | X |
