Description

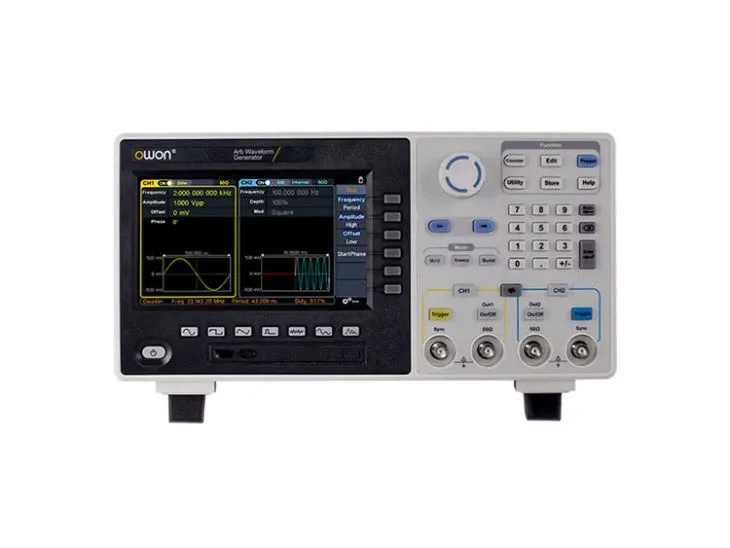

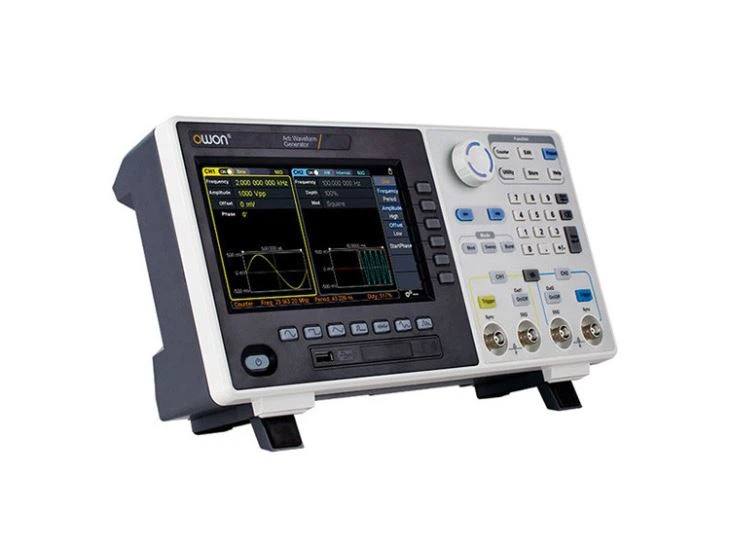

L'OWON XDG2060 est un générateur de fonctions avancé qui peut générer des signaux sinusoïdaux, carrés, impulsionnels, de rampe, de bruit, harmoniques. Les formes d'ondes arbitraires peuvent être générées avec une augmentation exponentielle, une diminution exponentielle, sin(x)/x, une onde progressive, etc. L'appareil dispose d'un total de 150 formes d'ondes intégrées et de formes d'ondes arbitraires définies par l'utilisateur. La série dispose d'un compteur de fréquence, d'une entrée de modulation externe, d'une entrée de déclenchement externe, d'une sortie d'horloge interne et d'une entrée/sortie pour une horloge de référence externe.
La série XDG2000 permet une modulation complète de signaux dont : AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM
Les générateurs de la série sont livrés avec des scripts gratuits SPCI et LabVIEW pour l'automatisation et avec un logiciel PC pour contrôler le générateur à distance.
Caractéristiques
- Sortie de fréquence:
60 MHz - Taux d'échantillonnage :
500MSa/s - 14 bits Résolution verticale :
max. 10Mpts Longueur de forme d'onde Arb - Sortie de forme d'onde complète :
6 formes d'onde de base et 150 formes d'onde arbitraires intégrées - Vastes fonctions de modulation :
AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM - Contrôle et automatisation :
SCPI et LabVIEW sont supportés
Logiciel PC disponible - Écran :
TFT-LCD de 3,6 pouces
Fonctions
Deux canaux
Possibilité de fonctionnement sur deux canaux avec une puissance équivalente
Formes d'ondes arbitraires
Offre plus de 150 sortes de formes d'ondes arbitraires intégrées
Modes de modulation
Prend en charge les modes de modulation AM, FM, PM et FSK
.webp "Sweepfunktion")
Fonction de balayage
Spécifications techniques
| Spécification |  XDG2100 | XDG2080 | XDG2060 | XDG2035 | XDG2030 |
|---|---|---|---|---|---|
| Canaux | 2 | 2 | 2 | 2 | 2 |
| Sortie de fréquence | 100 MHz | 80 MHz | 60 MHz | 35 MHz | 30 MHz |
| Taux d'échantillonnage | 500 MSa/s | 500 MSa/s | 500 MSa/s | 500 MSa/s | 500 MSa/s |
| Résolution verticale | 14 Bit | 14 Bit | 14 Bit | 14 Bit | 14 Bit |
| Longueur d'onde Arb | 2 - 10 M points | 2 - 10 M points | 2 - 10 M points | 2 - 10 M points | 2 - 10 M points |
| Résolution de fréquence | 1 µHz | 1 µHz | 1 µHz | 1 µHz | 1 µHz |
| Sinus | 1 µHz - 100 MHz | 1 µHz - 80 MHz | 1 µHz - 60 MHz | 1 µHz - 35 MHz | 1 µHz - 30 MHz |
| Rectangle | 1 µHz - 30 MHz | 1 µHz - 30 MHz | 1 µHz - 30 MHz | 1 µHz - 15 MHz | 1 µHz - 15 MHz |
| Impulsion | 1 µHz - 25 MHz | 1 µHz - 25 MHz | 1 µHz - 25 MHz | 1 µHz - 15 MHz | 1 µHz - 15 MHz |
| Rampe | 1 µHz - 3 MHz | 1 µHz - 3 MHz | 1 µHz - 3 MHz | 1 µHz - 3 MHz | 1 µHz - 3 MHz |
| Bruit (-3 dB, typ.) | 100 MHz | 80 MHz | 60 MHz | 35 MHz | 30 MHz |
| Arbitraire (fréquence) | 1 µHz - 15 MHz | 1 µHz - 15 MHz | 1 µHz - 15 MHz | 1 µHz - 15 MHz | 1 µHz - 15 MHz |
| Harmonique | 1 µHz - 50 MHz | 1 µHz - 40 MHz | 1 µHz - 30 MHz | 1 µHz - 17,5 MHz | 1 µHz - 15 MHz |
| Précision | ±2 ppm (25 °C ±5 °C) | ±2 ppm (25 °C ±5 °C) | ±2 ppm (25 °C ±5 °C) | ±2 ppm (25 °C ±5 °C) | ±2 ppm (25 °C ±5 °C) |
| Amplitude à 50 Ω | 1 mVpp - 10 Vpp (≤ 25 MHz) ; 1 mVpp - 5 Vpp (≤ 60 MHz) ; 1 mVpp - 2,5 Vpp (≤ 100 MHz) | 1 mVpp - 10 Vpp (≤ 25 MHz) ; 1 mVpp - 5 Vpp (≤ 60 MHz) | 1 mVpp - 10 Vpp (≤ 25 MHz) ; 1 mVpp - 5 Vpp (≤ 60 MHz) | 1 mVpp - 10 Vpp (≤ 25 MHz) | 1 mVpp - 10 Vpp (≤ 25 MHz) |
| Types de modulation | AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM | AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM | AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM | AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM | AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM |
| Plage de compteur | 100 mHz - 200 MHz | 100 mHz - 200 MHz | 100 mHz - 200 MHz | 100 mHz - 200 MHz | 100 mHz - 200 MHz |
| Résolution du compteur | 7 chiffres | 7 chiffres | 7 chiffres | 7 chiffres | 7 chiffres |
| Dimensions (L × H × P) | 340 × 177 × 90 mm | 340 × 177 × 90 mm | 340 × 177 × 90 mm | 340 × 177 × 90 mm | 340 × 177 × 90 mm |
| Poids | 2,3 kg | 2,3 kg | 2,3 kg | 2,3 kg | 2,3 kg |
| Modèle | XDG2000 |  Série DGE3000 |
|---|---|---|
| Bande passante | 30 à 100 MHz | 30 à 60 MHz |
| Résolution de fréquence | 1 μHz avec 7 chiffres | 6 chiffres |
| Longueur de la forme d'onde | 10 Mpts | 100 kpts |
| Compteur de fréquences | 100 mHz - 200 MHz | 100 mHz - 200 MHz |
