- Ce produit a cessé d'être produit par le fabricant
Description

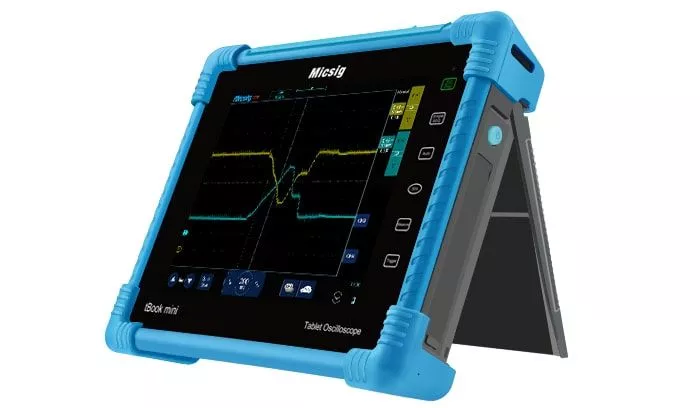

Le TO1104 Plus est un oscilloscope de la série Miscig tBook mini, une série d'oscilloscopes innovants qui sont les premiers au monde à être utilisés uniquement par le biais d'un écran tactile. Si tu souhaites des modèles avec un transpondeur rotatif, tu peux choisir la série STO1000C/E qui, grâce aux touches analogiques supplémentaires, convient aussi bien comme oscilloscope de table que pour les applications mobiles. Le système d'exploitation utilisé est une version adaptée de Linux, ce qui confère à l'appareil une grande compatibilité système. En combinaison avec le fonctionnement sur batterie et les écrans tactiles, l'oscilloscope TO1104 Plus est idéal aussi bien pour une utilisation mobile que pour une utilisation comme oscilloscope de table. Le TO1104 Plus dispose d'un taux d'échantillonnage allant jusqu'à 28 Mpts de profondeur de mémoire, d'un taux d'acquisition de signaux allant jusqu'à 130 000 wfm/s (mode de mémoire segmentée), de 4 canaux, d'une bande passante de 100 MHz et d'un taux d'échantillonnage de 1 GSa/s. De plus, il possède un écran LCD tactile d'une résolution de 800 * 600 pixels, qui supporte l'utilisation multi-touch.
L'utilisation tactile du Micsig TO1104 est intuitive. Cette utilisation simple est bien sûr incontournable pour les utilisateurs de smartphones et de tablettes aujourd'hui, mais elle est nouvelle et innovante pour un oscilloscope.
Grâce au système de déclenchement numérique, la gigue de déclenchement est très faible et le déclenchement est très précis. De plus, l'oscilloscope supporte les déclenchements de bus en série et le décodage de bus.
Caractéristiques
- Oscilloscope compact à 4 canaux
- Bande passante de 100 MHz
- taux d'échantillonnage en temps réel de 1 GS/s.
- Système d'exploitation Linux
- Batterie interchangeable
- Jusqu'à 28 Mpts de profondeur de mémoire.
- 130.000 Wfms/s Taux d'acquisition
- ecran LCD industriel 8"/20,3 cm, résolution 800x600, écran tactile capacitif multipoint.
- Interfaces : Ethernet/LAN, WiFi, USB 2.0 hôte & appareil ; HDMI.
- Connexion pour l'étalonnage de la sonde.
- Déclenchement de bus et décodage supportés : UART, I²C, SPI, CAN, LIN.
- Logiciel PC, application mobile iOS et Android pour contrôler l'oscilloscope à distance.
- Mémoire intégrée de 8G pour les enregistrements de formes d'ondes et de vidéos.
- Batterie au lithium, autonomie de la batterie jusqu'à 5 heures.
- Partage de l'écran par Wlan, USB et HDMI
Caractéristiques de l'oscilloscope
8 Gbyte de mémoire
Mémoire intégrée de 8 Gbyte & système de gestion de fichiers intuitif.
Clavier à écran tactile
Clavier logiciel pour une saisie rapide comme d'habitude sur les appareils intelligents.
Nombreuses fonctions de déclenchement
Décodage du bus sériel
Supporte le déclenchement et le décodage série (I2C, SPI, RS232/UART, CAN, LIN).
Mesures automatiques
31 mesures automatiques pour les exigences de mesure les plus diverses.
28 Mpts de profondeur de mémoire
Permet d'explorer une zone du signal détecté au moyen de l'écran tactile.
Utilisation de la souris
Les oscilloscopes de Micsig peuvent aussi être contrôlés facilement avec une souris USB ordinaire.
Mise à l'échelle automatique
Ajustement automatique de l'offset en temps réel en fonction de la taille et de la fréquence du signal.
Spécifications techniques
| Comparaison des modèles |  TO1104 |  TO1004 |  STO2202C Plus |
|---|---|---|---|
| Système d'exploitation | Linux | Android | Android |
| Bande passante | 100 MHz | 100 MHz | 200 MHz |
| Canaux | 4 | 4 | 2 |
| Profondeur de mémoire | 70 Mpts | 220 Mpts | 280 Mpts |
| Taux d'acquisition du signal | 130.000 wfm/s | 130.000 wfm/s | 130.000 wfm/s |
| Résolution | 8 bits | 8 bits | 8 bits |
| Écran | 8 pouces TFT LCD | 10,1 pouces TFT LCD | 8 pouces TFT LCD |
| Taux d'échantillonnage | 1 GSa/s | 1 GSa/s | 2 GSa/s |
| Codeur rotatif | X | X | ✓ |
| Mémoire interne | 8 GO | 32 GO | 8 GO |
| Interfaces | Wi-Fi, hôte USB 2.0, USB Type-C, HDMI | USB 3.0/2.0 hôte & périphérique, Ethernet/LAN, Wifi, sortie de déclenchement, mise à la terre | USB 2.0 hôte & périphérique, Ethernet/LAN, Wifi |
| Sécurité | CAT I 300 Veff (entrée 1-MΩ) | CAT I 300 Veff (entrée 1-MΩ) | CAT I 300 Veff (1 entrée MΩ) |
| Modes de déclenchement | Edge, Pulse, Logic, Time Out, Dwart PW, Slope, N Edge et Video. | Edge, Pulse, Logic, Time Out, Dwart PW, Slope, N Edge et Video. | Edge, Pulse, Logic, Time Out, Dwart PW, Slope, N Edge et vidéo. |
| Décodage de bus | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inclus) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inclus) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inclus) |
| Batterie | batterie lithium-ion de 8000 mAh | 7500 mAh Batterie lithium-ion | 7500 mAh Batterie lithium-ion |
