18 999,00 € net
22 608,81 € TTC
Délai de livraison : 1 semaine
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 2,5% d'escompte pour paiement anticipé
- Si vous utilisez le mode de paiement anticipé par virement bancaire, 2,5% du montant de l'achat sera automatiquement déduit à la caisse.
Configuration du produit
Description
Les composants à large bande, tels que le SiC et le GaN, commutent en quelques nanosecondes, les tensions de bus augmentent constamment et les interférences en mode commun deviennent de plus en plus difficiles à maîtriser. Les sondes différentielles haute tension classiques peinent à garantir simultanément la bande passante, la réjection du mode commun et la sécurité.

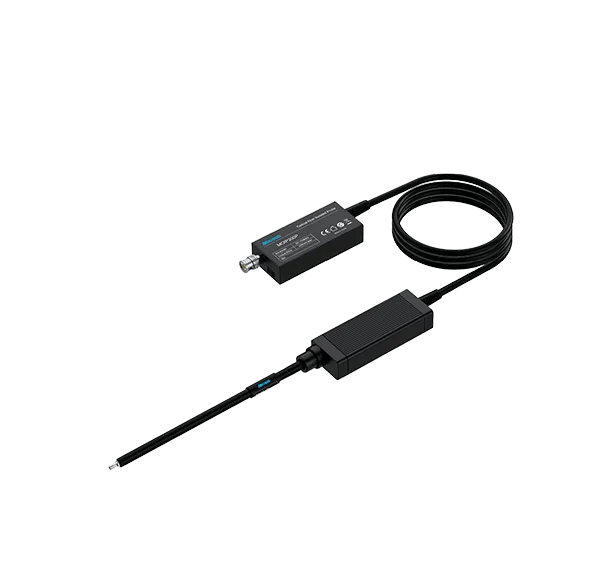

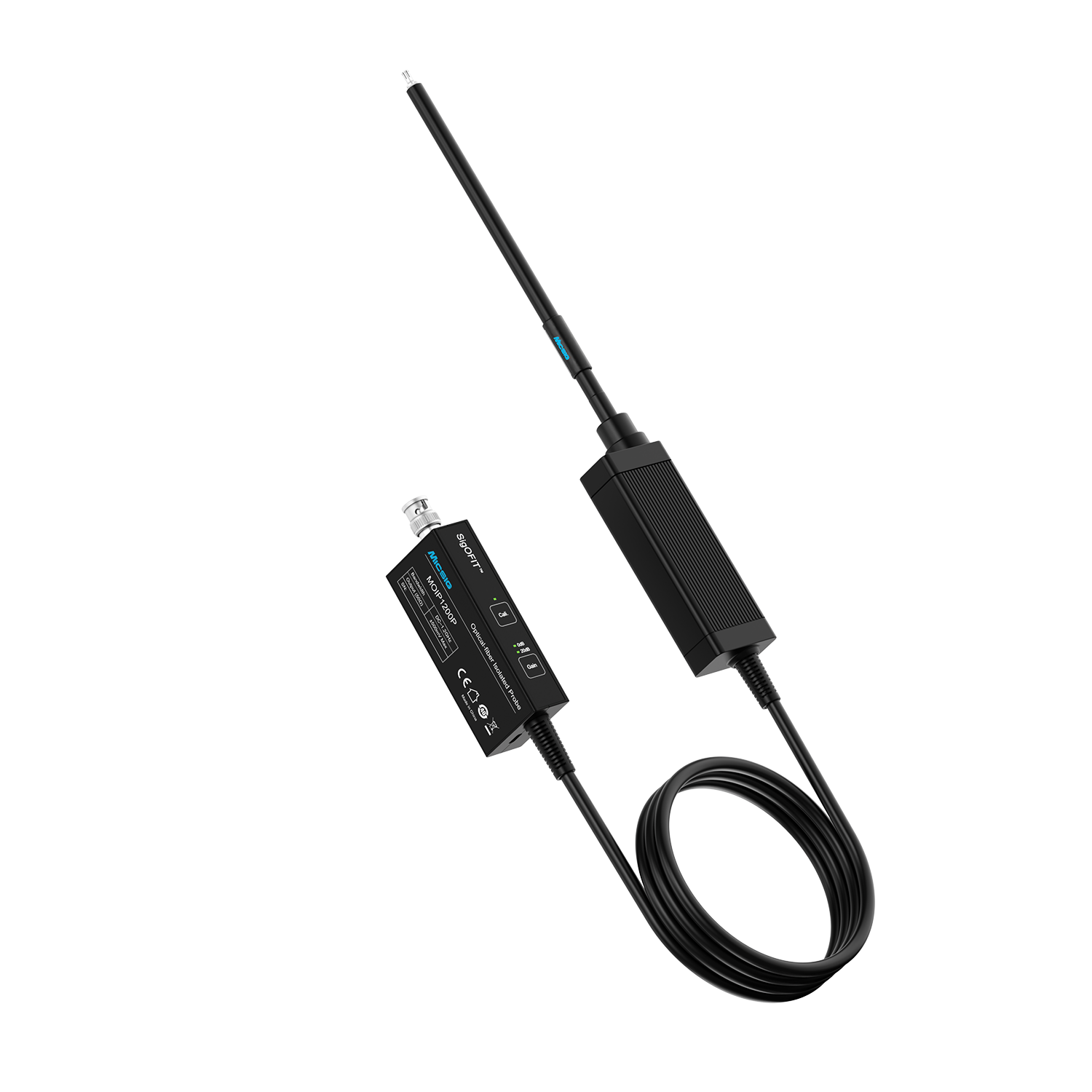

Le MOIP1200P résout ce problème grâce à une isolation électrique complète. Le signal est converti d'un signal électrique à un signal optique, transmis par fibre optique, puis reconverti en signal électrique à l'oscilloscope. La sonde est assistée par laser. L'absence de connexion électrique entre le dispositif testé et l'oscilloscope élimine les boucles de masse.

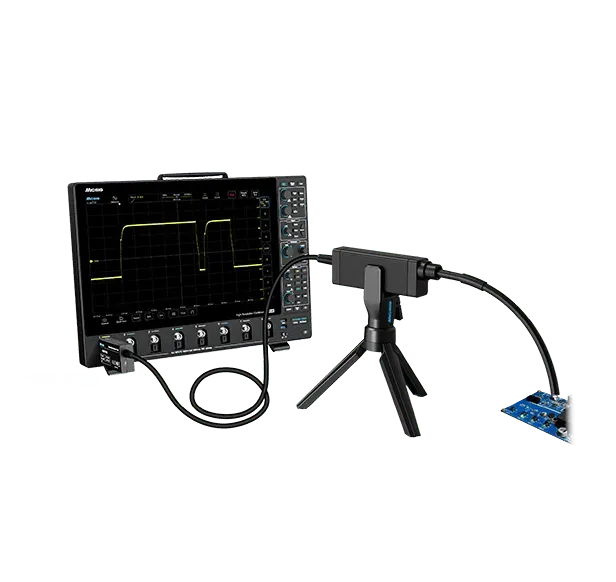

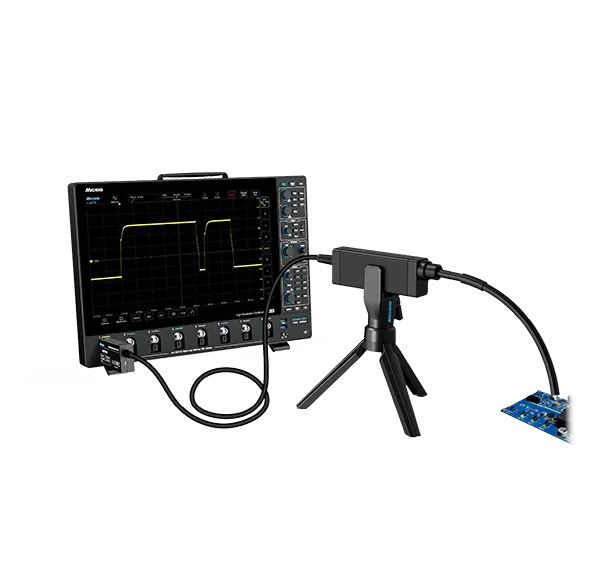

Il s'agit du modèle à plus grande bande passante de la série Micsig MOIP. Associé à un oscilloscope haute résolution Micsig, il constitue un système complet pour les mesures haute tension sur circuits flottants et isolés.
Caractéristiques
- Isolation de troisième génération grâce à SigOFIT™ : La conversion électro-optique-électrique avec transmission par fibre optique et alimentation laser isole complètement l'objet testé de l'oscilloscope.
- Bande passante de 1,2 GHz, temps de montée ≤ 350 ps : La bande passante la plus élevée de la série MOIP, 20 % de plus que le MOIP1000P.
- Réjection en mode commun jusqu'à 180 dB : 180 dB en courant continu et toujours 106 dB à 1,2 GHz pour supprimer les oscillations en mode commun à haute fréquence.
- Tension de mode commun de 85 kVpk : Associée à des câbles courts et à une capacité d'entrée de 1 pF pour des tests sûrs des nœuds haute tension sensibles.
- Plage de tension différentielle : ±0,01 V à ±20 kV ( la plage supérieure est obtenue avec des atténuateurs optionnels). Niveau de bruit inférieur à 0,45 mVrms, précision de la tension continue supérieure à 1 %.
- Modulation laser ADHOMT : modulation laser hybride analogique-numérique sans dérive thermique. Aucun étalonnage manuel requis : allumez et mesurez.
- Conçu pour un fonctionnement continu : Prend en charge les tests en continu 24 heures sur 24 (365 × 24).
- Sortie BNC standard : Compatible avec les oscilloscopes de tous les fabricants.
Avantages
- Une bande passante de 1,2 GHz et un temps de montée de ≤ 350 ps capturent les fronts de commutation les plus rapides des dispositifs GaN.
- Le taux de réjection en mode commun (CMRR) reste à 106 dB même à 1,2 GHz, de sorte que les oscillations en mode commun à haute fréquence sont supprimées là où cela compte.
- L'isolation optique complète interrompt le circuit électrique entre le circuit et l'oscilloscope. Une tension de mode commun de 85 kVpp offre une marge suffisante pour l'augmentation des tensions du bus.
- Une capacité d'entrée de 1 pF n'interfère pas avec les nœuds sensibles tels que les pilotes de grille GaN.
- Une famille de sondes couvre la plage de ±0,01 V à ±20 kV avec des atténuateurs en option, avec un niveau de bruit inférieur à 0,45 mVrms.
- L'absence de dérive thermique et d'étalonnage manuel permet une surveillance continue à long terme.
- La sortie BNC standard est compatible avec les oscilloscopes que vous possédez déjà.
Domaines d'application
- Conception des entraînements de moteurs et des convertisseurs de puissance
- Conception de composants demi-pont/pont complet en GaN et SiC
- Conception d'onduleurs, de systèmes UPS et d'alimentations à découpage
- Tests de sécurité pour les hautes tensions et les larges bandes passantes
- Évaluation de l'électronique de puissance
- mesures de shunt actuelles
- Dépannage des interférences électromagnétiques (IEM) et des décharges électrostatiques (DES)
- mesures flottantes
Informations complémentaires
CMRR
La sonde SigOFIT possède un taux de réjection en mode commun (CMRR) élevé pouvant atteindre 108 dB à 1 GHz.
GaN adapté
Les sondes Micsig SigOFIT ont été spécialement conçues pour le GaN et les applications similaires. Afin de répondre aux exigences élevées, leurs conducteurs de mesure sont courts et leur capacité d'entrée est inférieure à 3 pF.
Haute précision
La sonde SigOFIT se caractérise par d'excellentes propriétés d'amplitude et de fréquence, et sa précision de gain en courant continu est inférieure à 1 %. Le niveau de bruit maximal dans la plage de mesure est inférieur à 0,45 mVrms, et la dérive du point zéro est inférieure à 0,1 %.
Pour les semi-conducteurs de troisième génération
Les dispositifs SiC et GaN peuvent commuter des tensions élevées en quelques nanosecondes, et le signal peut contenir des harmoniques de haute énergie et de haute fréquence.
Spécifications techniques
| Comparaison de modèles | MOIP200P | MOIP350P | MOIP500P | MOIP1000P | MOIP1200P |
|---|---|---|---|---|---|
| bande passante | 200 MHz | 350 MHz | 500 MHz | 1 GHz | 1,2 GHz |
| mobilité ascendante | ≤1,5 ns | ≤1 ns | ≤800 ch | ≤450 ch | ≤350 ch |
| impédance d'entrée SMA | 1 MΩ ; || 10 pF | 1 MΩ ; || 10 pF | 1 MΩ ; || 10 pF | 1 MΩ ; || 10 pF | 1 MΩ ; || 10 pF |
| Tension de sortie | ±1,25 V | ±0,5 V | ±0,5 V | ±0,5 V | ±0,5 V |
| Plages de tension différentielle | 20X : ±10 V 50X : ±25 V 100x : ±50 V1000x : ±500 V 2000X : ±1000 V 5000X : ±2500 V | 20X : ±10 V 50X : ±25 V 100x : ±50 V 1000x : ±500 V 2000X : ±1000 V 5000X : ±2500 V | 20X : ±10 V 50X : ±25 V 100x : ±50 V1000x : ±500 V 2000X : ±1000 V 5000X : ±2500 V 10000X : ±5000 V | 20X : ±10 V 50X : ±25 V 1000x : ±500 V 2000X : ±1000 V 5000X : ±2500 V 10000X : ±5000 V | 20X : ±10 V 50X : ±25 V 1000x : ±500 V 2000X : ±1000 V 5000X : ±2500 V 10000X : ±5000 V |
| Bruit | <0,3 mVrms | <0,3 mVrms | <0,3 mVrms | <0,45 mVrms | <0,45 mVrms |
| alimentation électrique | USB Type-C, courant continu : 12 V | USB Type-C, courant continu : 12 V | USB Type-C, courant continu : 12 V | USB Type-C, courant continu : 12 V | USB Type-C, courant continu : 12 V |
| Précision de l'amplification CC | 1% | 1% | 1% | 1% | 1% |
| Plage de tension en mode commun | 85 kVpk | 85 kVpk | 85 kVpk | 85 kVpk | 85 kVpk |
| longueur du câble | 2 m (réglable) | 2 m (réglable) | 2 m (réglable) | 2 m (réglable) | 2 m (réglable) |
Amortisseur de spécifications
| pointe de la sonde | amortissement | Plage de tension différentielle (MOIP200P/350P/500P/1000P/1200P) | impédance d'entrée |
|---|---|---|---|
| OP20 | 2X/20X | ±1 V / ±10 V | 4,47 MΩ || ≤ 4 pF |
| OP50 | 5x/50x | ±2,5 V / ±25 V | 4,19 MΩ || ≤ 2 pF |
| OP100 | 10x/100x | ±5 V / ±50 V | 4,10 MΩ || ≤ 2 pF |
| OP200 | 20x/200x | ±10 V / ±100 V | 8 MΩ || ≤ 1 pF |
| OP500 | 50x/500x | ±25 V / ±250 V | 5 MΩ || ≤ 1 pF |
| OP1000 | 100x/1000x | ±50 V / ±500 V | 20,94 MΩ || ≤ 1 pF |
| OP2000 | 200X/2000X | ± 100 V / ± 1000 V | 20,52 MΩ || ≤ 1 pF |
| OP5000 | 500X/5000X | ± 250 V / ± 2500 V | 40,82 MΩ || ≤1 pF |
| OP10000 | 1000X/10000X | ± 500 V / ± 5000 V | 40,82 MΩ || ≤ 1 pF |
| OP20000 | 2000X/20000X | ±1000 V / ±10000 V | 120 MΩ / 2 pF |
| OP30000 | 3000X/30000X | ±1500 V / ±15000 V | 180 MΩ / 1 pF |
| OP40000 | 4000X/40000X | ±2000 V / ±20000 V | 240 MΩ / 1 pF |
| OP5000-RF | 500X/5000X | ±250 V / ±2500 V |
