Plus disponible
- 3 ans de garantie
- 2,5% d'escompte pour paiement anticipé
- Si vous utilisez le mode de paiement anticipé par virement bancaire, 2,5% du montant de l'achat sera automatiquement déduit à la caisse.
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Configuration du produit
- Ce produit a cessé d'être produit par le fabricant
Description

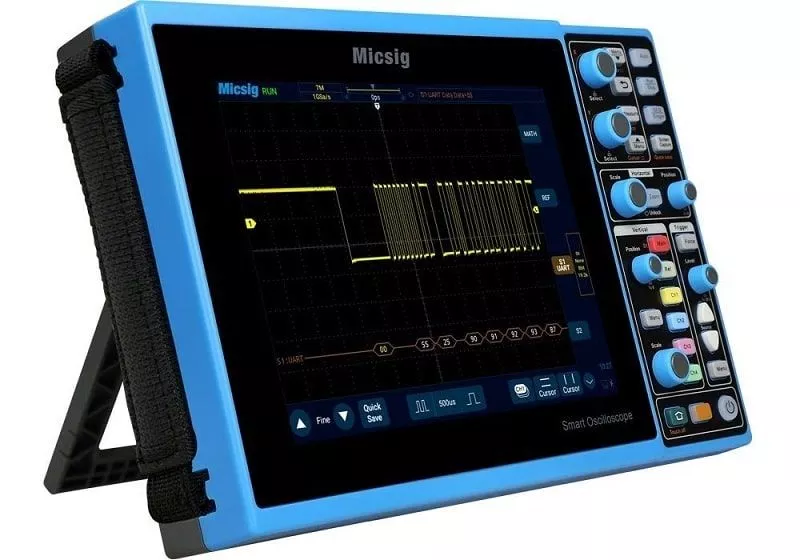

Le STO1152C Plus est un oscilloscope de la série tBook de Miscig, une série innovante d'oscilloscopes qui sont les premiers au monde à pouvoir être utilisés de manière tactile. Le système d'exploitation utilisé est une version adaptée d'Android, ce qui rend le système très réactif et convivial. Pour offrir le meilleur confort d'utilisation à tous les utilisateurs, les encodeurs rotatifs familiers sont également intégrés. Si tu souhaites des modèles sans encodeur rotatif, tu peux choisir la série TO1000, qui atteint des dimensions très compactes grâce à l'absence d'encodeurs rotatifs. En combinaison avec le fonctionnement sur batterie et les écrans tactiles, l'oscilloscope STO1152C Plus est idéal aussi bien pour une utilisation mobile que pour une utilisation comme oscilloscope de table. Le STO1152C Plus dispose d'un taux d'échantillonnage allant jusqu'à 28 Mpts de profondeur de mémoire, d'un taux d'acquisition de signaux allant jusqu'à 80.000 wfm/s, de 2 canaux, d'une bande passante de 150 MHz et d'un taux d'échantillonnage de 1 GSa/s.
L'utilisation tactile du Micsig STO1152C Plus est intuitive. Cette utilisation simple est bien sûr incontournable pour les utilisateurs de smartphones et de tablettes aujourd'hui, mais elle est nouvelle et innovante pour un oscilloscope.
Grâce au système de déclenchement numérique, la gigue de déclenchement est très faible et le déclenchement est très précis. De plus, l'oscilloscope supporte les déclenchements de bus en série et le décodage de bus.
Caractéristiques
- Oscilloscope compact à 2 canaux
- Bande passante de 150 MHz
- taux d'échantillonnage en temps réel de 1 GS/s.
- Pile interchangeable
- Jusqu'à 28 Mpts de profondeur de mémoire.
- Jusqu'à 80 000 Wfms/s de taux d'acquisition.
- ecran LCD industriel 8"/20,3 cm, résolution 800x600, écran tactile capacitif multipoint.
- Système Android, réaction rapide à l'utilisation.
- Interfaces : Ethernet/LAN, WiFi, USB 2.0 hôte & appareil ; HDMI.
- Connexion pour l'étalonnage de la sonde.
- Déclenchement de bus et décodage supportés : UART, I²C, SPI, CAN, LIN.
- Logiciel PC, application mobile iOS et Android pour contrôler l'oscilloscope à distance.
- Mémoire intégrée de 8G pour les enregistrements de formes d'ondes et de vidéos.
- Batterie au lithium, autonomie de la batterie jusqu'à 5 heures.
- Screen Partage par wifi, USB et HDMI
Caractéristiques de l'oscilloscope
Système Android avec 8 Gbyte
L'oscilloscope Micsig offre le premier système d'exploitation d'oscilloscope basé sur Android au monde et dispose de 8 Gbyte de mémoire.
Clavier à écran tactile
Clavier logiciel pour une saisie rapide comme d'habitude sur les appareils intelligents.
Nombreuses fonctions de déclenchement
Décodage du bus sériel
Supporte le déclenchement et le décodage série (I2C, SPI, RS232/UART, CAN, LIN).
Mesures automatiques
31 mesures automatiques pour les exigences de mesure les plus diverses.
28 Mpts de profondeur de mémoire
Permet d'explorer une zone du signal détecté au moyen de l'écran tactile.
Utilisation de la souris
Les oscilloscopes de Micsig peuvent aussi être contrôlés facilement avec une souris USB ordinaire.
Mise à l'échelle automatique
Ajustement automatique de l'offset en temps réel en fonction de la taille et de la fréquence du signal.
Nom du canal
Lors de la mesure sur plusieurs canaux, les utilisateurs peuvent utiliser différentes désignations pour différentes sources afin de faciliter l'analyse et la lecture.
Outils de calcul
Pour les calculs électroniques, différents outils sont disponibles sous forme d'apps.
Fonction de partage d'écran
Grâce au port HDMI intégré, le contenu de l'écran de l'oscilloscope peut être facilement diffusé sur un moniteur externe.
Contrôle à distance
Les oscilloscopes Micsig disposent d'un logiciel PC et d'une application pour téléphone portable (Android/IOS) pour le contrôle à distance via WIFI et USB.
Spécifications techniques
| Modèle d'oscilloscope |  STO1004 |  TO1004 |  STO1152C |
|---|---|---|---|
| Système d'exploitation | Android | Android | Android |
| Bande passante | 100 MHz | 100 MHz | 150 MHz |
| Canaux | 4 | 4 | 2 |
| Profondeur de mémoire | 70 Mpts | 110 Mpts | 28 Mpts |
| Taux d'acquisition du signal | 130.000 wfm/s | 130.000 wfm/s | 80.000 wfm/s |
| Résolution | 8 bits | 8 bits | 8 bits |
| Écran | 8 pouces TFT LCD | 10,1 pouces TFT LCD | 8 pouces TFT LCD |
| Taux d'échantillonnage | 1 GSa/s | 1 GSa/s | 1 GSa/s |
| Codeur rotatif | ✓ | X | ✓ |
| Mémoire interne | 32 GO | 32 GO | 8 GO |
| Interfaces | Wi-Fi, hôte USB 3.0/2.0, USB Type-C, HDMI, sortie de déclenchement, mise à la terre | Wi-Fi, hôte USB 3.0/2.0, USB Type-C, HDMI, sortie de déclenchement, mise à la terre | USB 2.0 hôte & périphérique, Ethernet/LAN, Wifi |
| Sécurité | CAT I 300 Veff (entrée 1-MΩ) | CAT I 300 Veff (1 entrée MΩ) | CAT I 300 Veff (1 entrée MΩ) |
| Modes de déclenchement | Front, impulsion, logique, Time Out, Dwart PW, Slope, N Edge et vidéo. | Flanc, impulsion, logique, Time Out, Dwart PW, Slope, N Edge et vidéo. | Front, impulsion, logique, Time Out, Dwart PW, Slope, N Edge et vidéo. |
| Décodage du bus | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inclus) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inclus) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inclus) |
| Batterie | batterie au lithium-ion de 7500 mAh | 7500 mAh Batterie lithium-ion | 7500 mAh Batterie au lithium-ion |
Documentation

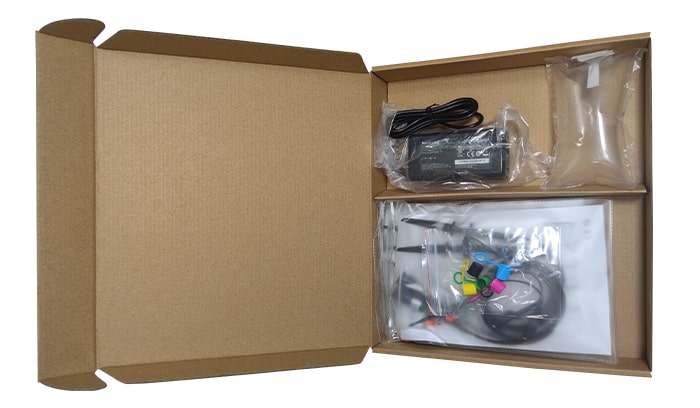

Accessoires
