1 279,00 € net
1 522,01 € TTC
En stock, délai de livraison : 1 à 3 jours
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 3 ans de garantie
- 2,5% d'escompte pour paiement anticipé
- Si vous utilisez le mode de paiement anticipé par virement bancaire, 2,5% du montant de l'achat sera automatiquement déduit à la caisse.
Configuration du produit
Description

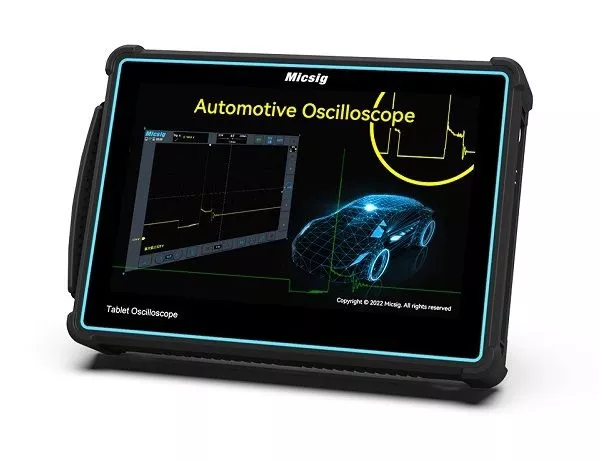

L'ATO3004 est un oscilloscope automobile innovant, le premier au monde à être utilisé sur le terrain via un écran tactile de 10,1 pouces et à offrir des fonctions de diagnostic automobile complètes. L'utilisation de la batterie peut durer jusqu'à 4 heures et peut être prolongée indéfiniment si nécessaire en la remplaçant par une batterie de rechange.
L'ATO3004 se concentre sur le diagnostic automobile et offre une grande facilité d'utilisation grâce à l'utilisation du système d'exploitation Android. L'appareil dispose en outre d'une sortie de déclenchement externe, ce qui permet de l'utiliser en laboratoire comme un oscilloscope de table équivalent. En plus du décodage de bus série, l'ATO3004 offre en plus différentes fonctions de diagnostic automobile, comme les tests de charge et de circuit de démarrage, les tests de pression comme la compression des cylindres et la pression du carburant.
L'ATO3004 dispose d'un taux d'échantillonnage de 2GHz, d'une profondeur de mémoire de 220 Mpts, d'un taux d'acquisition de signaux allant jusqu'à 300 000 wfm/s, de 4 canaux, d'une bande passante de 300 MHz et de 4 canaux. De plus, l'écran LCD tactile offre une résolution de 1280 * 800 pixels, qui supporte également l'utilisation multi-touch. L'application oscilloscope (IOS & Android) permet de contrôler l'oscilloscope à distance via WIFI. De plus, l'oscilloscope dispose d'une interface USB et Ethernet.
L'utilisation tactile du Micsig ATO3004 est extrêmement intuitive. Cette utilisation simple est aujourd'hui incontournable pour les utilisateurs de smartphones et de tablettes, mais elle est nouvelle et innovante pour un oscilloscope. Grâce au système de déclenchement numérique, la gigue de déclenchement est très faible et le déclenchement est très précis. De plus, l'oscilloscope supporte les déclenchements de bus en série et le décodage de bus.
Caractéristiques
- Logiciel de diagnostic automobile intégré
- Préréglages complets pour le diagnostic automatique
- Mise à jour gratuite à vie du logiciel en ligne
- oscilloscope compact à 4 canaux
- Bande passante de 300 MHz
- taux d'échantillonnage en temps réel de 2 GS/s.
- Système d'exploitation Android
- Batterie interchangeable
- Jusqu'à 220 Mpts de profondeur de mémoire.
- 300.000 Wfms/s Taux d'acquisition
- ecran LCD industriel 10,1"/20,3 cm, résolution 1280x600, écran tactile capacitif multipoint.
- Interfaces : Wi-Fi, hôte USB 3.0/2.0, USB Type-C, HDMI, sortie de déclenchement, mise à la terre
- Connexion pour l'étalonnage de la sonde.
- Déclenchement et décodage de bus supportés : UART, I²C, SPI, CAN, CAN FD, LIN, Flexray.
- Logiciel PC, application mobile iOS et Android pour contrôler l'oscilloscope à distance.
- Mémoire intégrée de 32 Go pour les enregistrements de formes d'ondes et de vidéos.
- Batterie au lithium, autonomie de la batterie jusqu'à 2 heures.
- Partage d'écran par wifi, USB et HDMI
- Design de tablette portable avec des fonctions tout-en-un
Exemples de diagnostics automobiles
Tests de circuit de charge/démarrage
Les oscilloscopes ATO prennent en charge le test et la vérification de la charge/démarrage 12 V et 24 V, de l'ondulation de charge, du courant de démarrage et d'autres tests
Tests de sondes
Soutient le test de l'ABS, de l'accélérateur, de la position du papillon des gaz, de la pression du carburant, du débitmètre d'air, du vilebrequin, de l'arbre à cames, du cliquetis, du MAP, etc.
Tests de réseau
Les tests de réseau comprennent CAN (CAN High / CAN Low), CAN FD, LIN, FlexRay, et K line. En outre, une multitude de protocoles sériels peuvent être décodés, comme UART, CAN, CAN FD, LIN, SPI, I²C.
Tests combinés
Caractéristiques de l'oscilloscope
Système Android avec 32 Gbyte
L'oscilloscope offre le premier système d'exploitation d'oscilloscope basé sur Android au monde et dispose de 32 Gbyte de mémoire.
Clavier à écran tactile
Clavier logiciel pour une saisie rapide comme d'habitude sur les appareils intelligents.
Nombreuses fonctions de déclenchement
Décodage du bus sériel
Supporte le déclenchement et le décodage série (I2C, SPI, RS232/UART, CAN, LIN).
Mesures automatiques
31 mesures automatiques pour les exigences de mesure les plus diverses.
70 Mpts de profondeur de mémoire
Permet d'explorer une zone du signal détecté au moyen de l'écran tactile.
Utilisation de la souris
Les oscilloscopes de Micsig peuvent aussi être contrôlés facilement avec une souris USB ordinaire.
Mise à l'échelle automatique
Ajustement automatique de l'offset en temps réel en fonction de la taille et de la fréquence du signal.
Filtre passe-haut et passe-bas
La fonction de filtre aide les ingénieurs à exclure les fréquences insignifiantes afin d'éliminer les interférences et d'observer le véritable état du signal.
Outils de calcul
Pour les calculs électroniques, différents outils sont disponibles sous forme d'apps.
Fonction de partage d'écran
grâce au port HDMI intégré, le contenu de l'écran de l'oscilloscope peut être facilement diffusé sur un moniteur externe.
Contrôle à distance
L'oscilloscope dispose d'un logiciel PC et d'une application mobile (Android/IOS) pour le contrôle à distance via WIFI et USB.
Spécifications techniques
| Modèle |  ATO3004 | ATO3002 | ATO2004 | ATO2002 | ATO1004 |
|---|---|---|---|---|---|
| Bande passante | 300 MHz | 300 MHz | 200 MHz | 200 MHz | 100 MHz |
| Canal analogique | 4 | 2 | 4 | 2 | 4 |
| Temps de montée | ≤1,16ns | ≤1,16ns | ≤1,75 ns | ≤3,5 ns | ≤3,5 ns |
| Nombre max. Taux de balayage | 2GSa/s | 2GSa/s | 2GSa/s | 1GSa/s | 1GSa/s |
| Nombre max. Profondeur de la mémoire | 220Mpts | 220Mpts | 220Mpts | 110 Mpts | 110 Mpts |
| Taux d'acquisition de la forme d'onde (max.) | 300.000 wfms/s | 300.000 wfms/s | 300.000 wfms/s | 78.000 wfms/s | 78.000 wfms/s |
| Plage de sensibilité d'entrée | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1 mV/div ~ 10 V/div | 1 mV/div ~ 10 V/div |
| Filtre de bande passante | 20 MHz、 Passe-bas (jusqu'à 30 Hz) | 20 MHz、 Passe-bas (jusqu'à 30 Hz) | 20 MHz、 Passe-bas (jusqu'à 30 Hz) | 20 MHz, passe-bas (jusqu'à 30 kHz) | 20 MHz, passe-bas (jusqu'à 30 kHz) |
| Mémoire segmentée | Prend en charge la capture d'un maximum de 10 000 événements de forme d'onde | Supporte la capture de 10 000 événements de forme d'onde au maximum | Prend en charge la saisie de 10 000 événements de forme d'onde au maximum | Non pris en charge | Non pris en charge |
| Impédance d'entrée | 1MΩ/50Ω | 1MΩ/50Ω | 1MΩ/50Ω | 1MΩ | 1MΩ |
| Plage de base de temps | 1ns/div ~ 1ks/div | 1ns/div ~ 1ks/div | 1ns/div ~ 1ks/div | 2ns/div ~ 1ks/div | 2ns/div ~ 1ks/div |
| Test de soutien | Circuits de charge/démarrage, capteurs, actionneurs, allumage, réseaux (CAN L/H, CAN FD, LIN, Flexray, ligne K), tests de combinaison | Circuits de charge/démarrage, capteurs, actionneurs, allumage, réseaux (CAN L/H, CAN FD, LIN, Flexray, ligne K), tests de combinaison | Circuits de charge/démarrage, capteurs, actionneurs, allumage, réseaux (CAN L/H, CAN FD, LIN, Flexray, ligne K), tests combinés | Circuits de charge/démarrage, capteurs, actionneurs, allumage, réseaux (CAN L/H, CAN FD, LIN, Flexray, ligne K), tests combinés | Circuits de charge/démarrage, capteurs, actionneurs, allumage, réseaux (CAN L/H, CAN FD, LIN, Flexray, ligne K), tests de combinaison |
| Décodage de bus | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C |
| Interfaces | Wi-Fi、USB 3.0/2.0 Host、USB type-C、Mise à la terre、HDMI、Sortie déclencheur | Wi-Fi、USB 3.0/2.0 Host、USB type-C、Mise à la terre、HDMI、Sortie déclenchée | Wi-Fi、USB 3.0/2.0 Host、USB type-C、Mise à la terre、HDMI、Sortie déclenchée | Wi-Fi、USB 3.0/2.0 Host、USB type-C、Mise à la terre、HDMI、Sortie déclenchée | Wi-Fi、USB 3.0/2.0 Host、USB type-C、Mise à la terre、HDMI、Sortie déclenchée |
| Mémoire | 32 GO | 32 GO | 32 GO | 32 GO | 32 GO |
| Écran | écran tactile LCD capacitif 10,1 pouces, résolution 1280 x 800, grille 11 x 10 | écran tactile capacitif LCD 10,1 pouces, résolution 1280 x 800, grille 11 x 10 | écran tactile capacitif LCD 10,1 pouces, résolution 1280 x 800, grille 11 x 10 | écran tactile capacitif LCD 10,1 pouces, résolution 1280 x 800, grille 11 x 10 | écran tactile capacitif LCD 10,1 pouces, résolution 1280 x 800, grille 11 x 10 |
| Batterie | 7,4 V, 7500 mAh batterie Li-Ion / durée de vie de 2 heures | 7,4 V, 7500 mAh batterie Li-Ion / durée de vie de 2 heures | 7,4 V, 7500 mAh batterie Li-Ion / durée de vie de 2 heures | 7,4 V, 7500 mAh batterie Li-Ion / durée de vie de 3 heures | 7,4 V, 7500 mAh batterie Li-Ion / durée de vie de 3 heures |
| Taille/Poids net | 265 * 192 * 50 mm / 1,9 kg (avec batterie) | 265 * 192 * 50 mm / 1,9 kg (avec batterie) | 265 * 192 * 50 mm / 1,9 kg (avec batterie) | 265 * 192 * 50 mm / 1,9 kg (avec batterie) | 265 * 192 * 50 mm / 1,9 kg (avec batterie) |
