Description

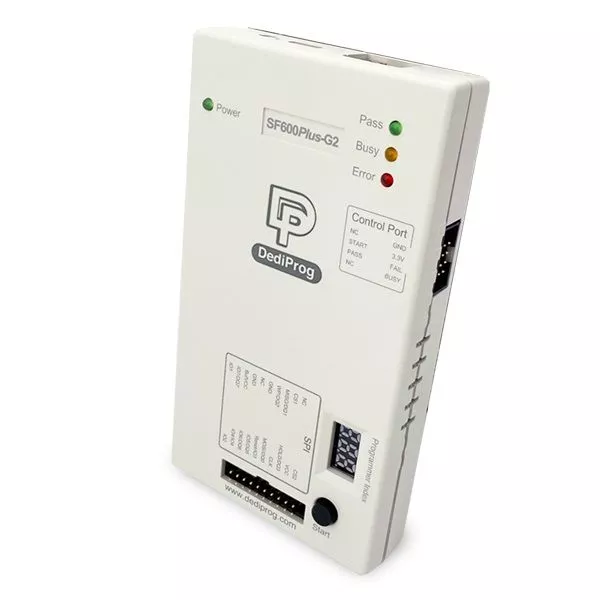

SF600Plus-G2 est un programmateur de flash NOR/NAND série à grande vitesse avec programmation en circuit (mise à jour du flash SPI soudé sur la carte) et programmation autonome (mise à jour du flash SPI dans l'adaptateur de socle). Avec le logiciel DediProg SF et l'USB, il offre une interface conviviale et des fonctions puissantes.
Le SF600Plus-G2 nouvellement développé est la version améliorée du SF600 et du SF600Plus, qui augmente considérablement l'efficacité de la programmation avec l'architecture SOC du FPGA. En plus des fonctions originales du SF600/S600Plus, il peut également prendre en charge le SPI NAND, ce qui est pratique pour le développeur lors de la programmation.
Caractéristiques du matériel
- USB haute vitesse et haute performance SPI ; le mode USB et le mode autonome supportent tout volume de flash SPI sur le marché.
- Supporte les circuits intégrés à basse tension de 1,2V.
- Fonction de bouton de démarrage : peut effectuer des lots lors de la connexion au logiciel.
- Protection contre les conflits de signaux.
- Capacité multi-programmateurs via USB.
- Affichage de l'index du programmeur sur le programmateur.
- Supporte 2 broches CS.
- Mode autonome : soutien de la programmation des boutons de démarrage et du port de contrôle pour supprimer la programmation du contrôle.
- Supporte WIN8 et plus.
- Supporte les OS 32 et 64bit.
- Supporte Single/Dual Multiple Dies.
- Supporte Single/Dual/Quad/Octal. IO.
- Peut être mis à niveau vers SF600Plus-G2U
Caractéristiques du logiciel
- Logiciel de programmation SF600-G2 sur PC avec différents modes :
- Le mode ingénierie dispose de fonctions avancées de développement et de réparation
- Mode production pour le contrôle simultané de plusieurs programmateurs SF600-G2
- Ligne de commande pour contrôler le SF600-G2 avec un logiciel personnalisé
- Supporte Windows 2003 (32 bits et 64 bits) et supérieur
Applications
- Mise à jour de la flash série soudée au bord avec ou sans alimentation électrique en mode autonome ou PC GUI
- Prototypage ou production en petite série, programmation dans le système ou sur le socle
- Application de contrôle, réinitialisation du contrôleur et état de l'isolation MOSFET
- Mise à jour de la flash interne (Ezport MCF5223, MCF5221, MCF5213) ou de la flash SPI externe (interface SBF MCF5445, MCF5227) du MCU Freescale
Détails du matériel
SF600Plus-G2 est équipé d'une barrette à broches ISP. Grâce à un connecteur correspondant, l'utilisateur peut connecter le programmeur et contrôler les signaux SPI, alimenter la mémoire et contrôler le contrôleur ou l'état de l'application. Pour connaître l'affectation des broches de la barrette à broches SF600Plus-G2 2x10, voir le tableau 1. DediProg fournit également le câble ISP SF600Plus-G2 2 pièces qui est utilisé pour connecter le programmateur à la barrette à broches ISP 2x10 et 2X6 (2.54mm) sur la carte, voir tableau 2 : 2x10 et tableau 3 : 2x6 pour l'affectation des broches du câble ISP SF600Plus-G2.
Pour avoir une compréhension claire des différentes méthodes de démarrage ISP ou de sauvegarde et des différents schémas de référence, télécharge les notes d'application AN0103 et AN0106 sous Documentations.
En-tête ISP Pin Out (2x10) | |||
---|---|---|---|
1 | NC | CS2 | 2 |
3 | CS1 | VCC | 4 |
5 | MISO/DQ1 | HOLD/DQ3 | 6 |
7 | WP/DQ2 | CLK | 8 |
9 | GND | MOSI/DQ0 | 10 |
11 | NC | RESET/IO3 | 12 |
13 | GND | IO5/DQ5 | 14 |
15 | BufVCC | IO6/DQ6 | 16 |
17 | IO7/DQ7 | IO4/DQ4 | 18 |
19 | IO1 | IO2 | 20 |
ISP Cable Connector Pin Out (2x10) | |||
---|---|---|---|
1 | NC | CS2 | 2 |
3 | CS1 | VCC | 4 |
5 | MISO/DQ1 | HOLD/DQ3 | 6 |
7 | WP/DQ2 | CLK | 8 |
9 | GND | MOSI/DQ0 | 10 |
11 | NC | RESET/IO3 | 12 |
13 | GND | IO5/DQ5 | 14 |
15 | BufVCC | IO6/DQ6 | 16 |
17 | IO7/DQ7 | IO4/DQ4 | 18 |
19 | IO1 | IO2 | 20 |
Connecteur de câble ISP Pin Out (2x6) | |||
---|---|---|---|
1 | Vpp | CS2 | 2 |
3 | CS1 | Vcc | 4 |
5 | MISO/DQ1 | Hold/DQ3 | 6 |
7 | Wp/DQ2 | CLK | 8 |
9 | GND | MOSI/DQ0 | 10 |
11 | NC | Réinitialisation | 12 |
Port de contrôle | |
---|---|
NC | GND |
Démarrage | 3.3V |
PASS | FAIL |
NC | BUSY |
Vitesse de programmation
IC de référence | Densité | Program+Verify (25Mhz,Quad) |
---|---|---|
W25Q80JVSIQ | 8Mb | 6.3 |
W25Q16VSIG | 16Mb | 12.5 |
W25Q32VFIG | 32Mb | 18.7 |
W25Q64FVBIG | 64Mb | 22.2 |
MX25L12873FM2I | 128Mb | 41.9 |
MX25L25645GMI | 256Mb | 46.6 |
MX25L51245GMI | 512Mb | 96.8 |
MX66L1G45JMI08 | 1Gb | 203.0 |
CI de référence | Densité | SF600/ SF600Plus | SF700 | SF600Plus-G2 |
---|---|---|---|---|
W25Q80JVSIQ | 8Mb | 2.5 | 2.4 | 1.5 |
W25Q16VSIG | 16Mb | 2.4 | 2.3 | 1.4 |
W25Q32VFIG | 32Mb | 3.3 | 3.0 | 1.8 |
W25Q64FVBIG | 64Mb | 4.9 | 4.5 | 2.5 |
MX25L12873FM2I | 128Mb | 8.2 | 7.3 | 4.1 |
MX25L25645GMI | 256Mb | 15.8 | 14.0 | 7.5 |
MX25L51245GMI | 512Mb | 29.6 | 26.1 | 13.8 |
MX66L1G45JMI08 | 1Gb | 57.2 | 50.3 | 26.2 |
Modes du logiciel
Mode expert
Permet d'accéder à des fonctions avancées comme la définition de commandes personnalisées pour le développement ou la réparation.
Mode production
Le mode production permet de contrôler de manière silmultane jusqu'à 8 programmateurs de la série SF afin d'augmenter le débit.
Mode ligne de commande
Permet de contrôler un ou plusieurs programmeurs de la série SF via un programme défini par l'utilisateur.
CI pris en charge
Spécifications techniques
Comparaison des modèles | SF100 | SF600 Plus | SF600-G2 | NuProg-E2 |
---|---|---|---|---|
Types de circuits intégrés supportés | Flash SPI NOR | SPI Flash NOR | SPI NOR & SPI NAND et SPI Octal NOR | UFS (jusqu'à 180 Mo/s) eMMC (jusqu'à 100 Mo/s) |
Programmation dans le système | ✓ | ✓ | ✓ | X |
Programmation de socket | ✓ Avec Bottom Board (optionnel) | ✓ Un poste de programmation (site) | ✓ Avec bottom board (inclus) | ✓ Un poste de programmation (site) |
Autonome | X | ✓ | ✓ | X |
Logiciel | Logiciel SF | Logiciel SF | SF logiciel | Dediware |
intégration 3rd Party | CLI | CLI | Port ATE, CLI | X |
