Description

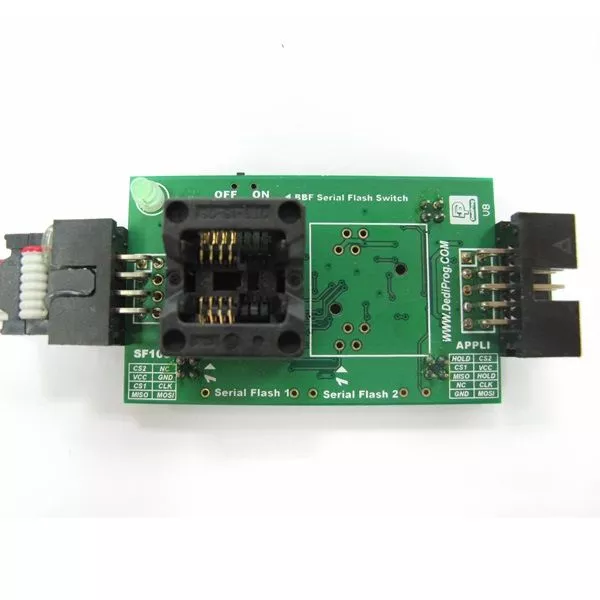

Le Flash de démarrage de sauvegarde est un outil flexible conçu pour forcer le contrôleur d'application à fonctionner automatiquement avec le Flash SPI de sauvegarde qui est inséré dans le socle SO8N, et non plus avec le Main Serial Flash qui est soudé sur la carte. Lors de la connexion à la carte, l'outil BBF désactive automatiquement le Main Serial Flash, qui ne doit pas être soudé.
Caractéristiques
- Compatible avec la plupart des applications (aucune modification matérielle requise)
- Désactivation automatique des deux Main Serial Flash soudés sur le circuit imprimé (pas besoin de les dessouder)
- Main Serial Flash peut être réactivé avec un interrupteur sur l'outil BBF
- Flash série de sauvegarde peut être facilement mis à jour en connectant le programmateur SF100
Connexion & utilisation
- Le câble BBF (inclus) à la barrette à broches 2X5 2,54mm de l'application.
- Le câble BBF (inclus) à la barrette à broches SMT 1,27mm (incluse), soudée à la place de l'empreinte Main Serial Flash, pour une meilleure stabilité.
- La pince de test SO8 (vendue séparément) est connectée au boîtier Main Serial Flash, qui est soudé sur le circuit imprimé (pas de connecteur nécessaire)
Le flash série peut être facilement modifié manuellement grâce au socle SO8N ou même mis à jour en connectant notre programmateur SF100. Le programmeur SF100 est totalement transparent pour l'application et offre au développeur une grande flexibilité pour les tests de code ou les mises à jour. Le BBF est utilisé, entre autres, pour démarrer les ordinateurs défectueux et utiliser les outils Flash Utility pour mettre à jour la mémoire bios endommagée.
Note que les modules BBF ne supportent que les IC 3,3V/2,5V.
Pour la programmation hors ligne uniquement, il est recommandé d'utiliser un adaptateur de socle.
