Description

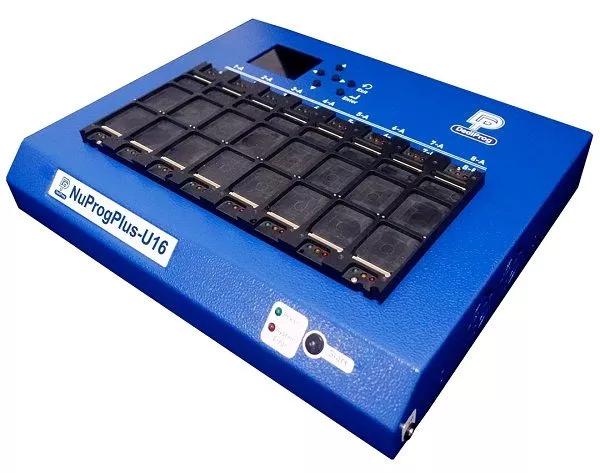

La série NuProgPlus est un puissant programmateur universel qui prend en charge la programmation des dispositifs EEPROM, Flash, MCU, eMMC, UFS, PCI-E SSD et CAN Bus. Il peut également dupliquer les appareils PCI-E, eMMC et UFS. Grâce à la toute nouvelle architecture du noyau FPGA, le nombre total de socles peut être étendu jusqu'à 16 programmations de flash SPI ou 16 duplications d'IC eMMC/UFS en parallèle. NuProgPlus-U16 est le modèle d'exploitation manuel de la série NuProgPlus. Avec le(s) fichier(s) de projet, l'utilisateur peut utiliser l'écran LCD et le clavier pour effectuer la programmation ou la duplication sans PC. Le dispositif de pression manuelle est un accessoire optionnel qui permet à l'utilisateur de sélectionner et de placer facilement les CI.
Caractéristiques
- La toute nouvelle architecture du noyau FPGA offre une vitesse de programmation extrêmement élevée
- Supporte aussi bien le mode copie que le mode programmation
- Flexible pour soutenir différents CI/composants programmables sur le marché
- Supporte différents CI de mémoire : UFS, eMMC, SPI NOR, SPI NAND, Parallel NOR, Parallel NAND, et EEPROM
- Soutien de MCU, CPLD et FPGA
- Supporte les périphériques PCI-E SSD et bus CAN
- Supporte différents boîtiers de CI : CSP, BGA, QFN, QFP, SOP, TSOP, SSOP, PLCC, DIP, etc.
- Supporte différents formats de fichiers : Binaire (bin/rom), Intel Hex (h16/h20/hex), Motorola S19 (mhx/mot/s19/srec) et le format de fichier spécifique de MCU IC
- Supporte jusqu'à 8 socles de programmation (seulement 4 socles pour PCI-E, mais peut être étendu à 16 socles pour SPI Flash/UFS/eMMC)
- Duplication pour UFS/eMMC/PCI-E (le CI/dispositif maître est nécessaire comme source de données)
- Duplication des données UFS, de la configuration LUN et des descripteurs/attributs/drapeaux. (La duplication RPMB n'est pas prise en charge)
- Duplication de la zone de démarrage eMMC, GPP, zone utilisateur et ExtCSD. (La duplication RPMB n'est pas prise en charge)
- Duplication de SSD PCI-E dans différents modes (disque dur entier, partition sélectionnée avec un pourcentage spécifique)
- Supporte la gestion des blocs NAND Flash Skip Bad et le fichier de partition (CSV/DEF/MBN)
- Support des fichiers de projet pour la programmation de la production
- Mémoire haute vitesse intégrée pour stocker des fichiers ou des dossiers de projet pour un transfert plus stable et plus rapide
- Vitesse de téléchargement de projet jusqu'à 100 Mo/s
- Appuie sur le bouton de démarrage pour lancer la programmation après le chargement du fichier de projet, afin que l'opérateur ne charge pas le mauvais fichier d'image ou ne sélectionne pas le mauvais numéro de composant IC
- Trois modes de démarrage différents pour augmenter la productivité
- Mode manuel
- Mode de reconnaissance automatique
- Mode handler
- Le PC peut se connecter à plusieurs NuProgPlus-U16 et programmer des CI en même temps
- Avec le mode autonome, l'utilisateur peut programmer sans ordinateur et n'a besoin que d'utiliser le clavier LCD
Modes du logiciel
Mode expert
Permet d'accéder à des fonctions avancées comme la définition de commandes personnalisées pour le développement ou la réparation.
Mode production
Le mode production permet de contrôler simultanément plusieurs programmateurs afin d'augmenter le débit.
Client UFS/eMMC
Le client UFS/eMMC permet de dupliquer et de programmer rapidement les CI respectifs.
Mode ligne de commande
Permet de contrôler un ou plusieurs programmateurs via un programme défini par l'utilisateur.
CI pris en charge
Spécifications techniques
Spécification de l'appareil | NuProgPlus-U16 |
---|---|
Architecture | Architecture ARM et FPGA à grande vitesse |
Disque dur interne | sSD DE 256 GO |
Interface de programmation | Adaptateur de socket |
Catégorie de CI supportée | EEPROM, MCU, NOR/NAND flash SPI, NOR/NAND flash parallèle, CPLD, eMMC/EMCP |
Support du paquet IC | CSP, BGA, QFN, SOP, TSOP, SSOP, PLCC, DIP, etc. |
Interface de connexion PC | Super vitesse USB 3.1 Gen 1 |
