Synchronisation de plusieurs générateurs de fonctions
1. Introduction
Les générateurs de fonctions à plusieurs canaux sont utiles dans de nombreuses situations. Lors des tests radars, par exemple, le générateur doit émettre plusieurs signaux cohérents en phase, la phase devant pouvoir être réglée indépendamment pour chaque signal. Lors des tests de distorsion harmonique dans les lignes de réseau triphasées, un générateur à 4 canaux est nécessaire pour simuler les différentes tensions et les différents courants.
1.1 Définition du problème
Un générateur multicanal autonome peut être très coûteux.
1.2 Solution
Siglent propose la fonction de synchronisation multi-appareils dans les générateurs SDG2000X et SDG6000X. Celle-ci permet la synchronisation entre plusieurs appareils afin d'émettre des signaux avec des rapports de phase réglables et uniformes. Cela permet de réduire les coûts.
2. Configuration de la synchronisation
.
2.1 Câblage
La synchronisation multi-appareils nécessite l'utilisation des interfaces Aux In/Out et 10 MHz In/Out à l'arrière de l'appareil pour réaliser la synchronisation. Tout d'abord, il faut connecter tous les connecteurs Aux In/Out BNC des générateurs entre eux. Ensuite, connecte la sortie 10 MHz de l'appareil maître à l'entrée 10 MHz de l'appareil esclave. Note que la famille SDG6000X dispose de sorties in/out 10 MHz séparées, de sorte que plus de deux appareils peuvent être synchronisés. Cependant, les connecteurs d'entrée et de sortie 10 MHz de la série SDG2000X partagent un port. Par conséquent, seuls deux appareils peuvent être synchronisés ensemble ou ils doivent être le dernier appareil esclave dans une connexion avec plusieurs appareils.
Dans cette note, les modèles des séries SDG2000X et SDG6000X sont utilisés comme exemple. Le SDG6000X sera l'appareil maître.
- Connecte d'abord les entrées et les sorties auxiliaires des deux appareils avec un câble BNC. Illustration 1

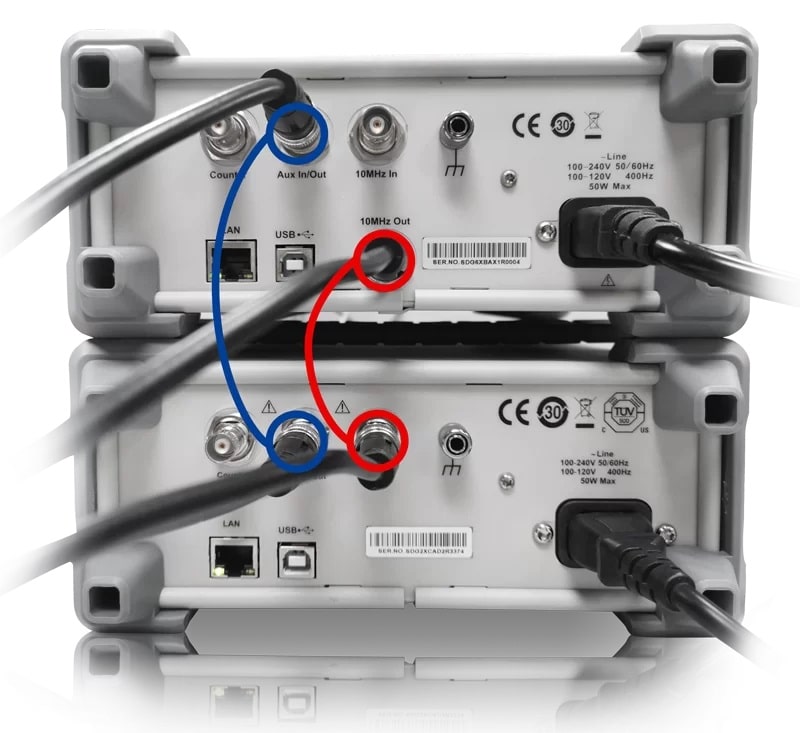

- Connecte ensuite la sortie 10 MHz du SDG6000X à l'entrée/sortie 10 MHz du SDG2000X, comme indiqué dans l'illustration 2.
2.2 Réglages des paramètres
Règle les paramètres de forme d'onde comme la fréquence et l'amplitude pour tous les canaux. Tu trouveras plus d'informations sur cette étape dans le manuel d'utilisation.
Appuie sur Utility, va à la page 2/3, sélectionne Phase Mode, puis règle les deux unités comme Phase Locked.
Dans cet exemple, les 4 canaux sont réglés comme une onde carrée de 1 kHz, 4 Vss. Les signaux CH3 et CH4, qui sont visibles sur l'oscilloscope SDS5000X, sont émis par le générateur esclave ; note que la phase dérive. ouvre la fonction Display/ Persist pour les suivre sur l'oscilloscope.
2.2.1 Régler l'appareil maître

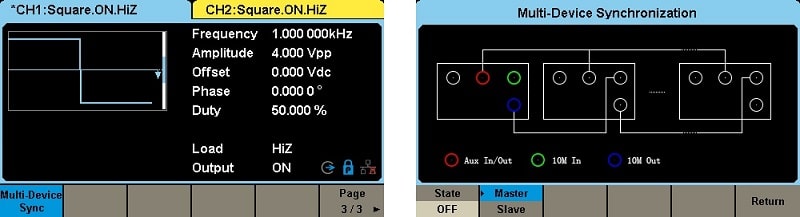

1) Appuie sur Utility, va à la page 3/3, puis appuie sur le bouton programmable sous l'écran pour sélectionner Multi-Device Sync. Le menu ouvre l'écran Synchro multi-appareils.

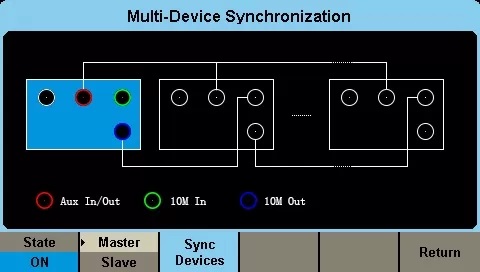

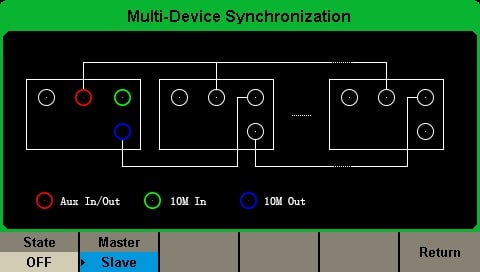

2) Appuie sur le bouton programmable sous l'écran pour activer ou désactiver cette fonction et la sélectionner soit comme maître soit comme esclave. Le menu "Synchronisation multi-appareils" s'affiche lorsqu'il est activé. Si "maître" apparaît en gris clair ombré, cela signifie que l'appareil est destiné à être un appareil maître (voir illustration 6). Si cet appareil est défini comme maître, sa source d'horloge sera automatiquement réglée sur interne et la sortie 10 MHz sera activée.
2.2.2 Régler l'appareil esclave

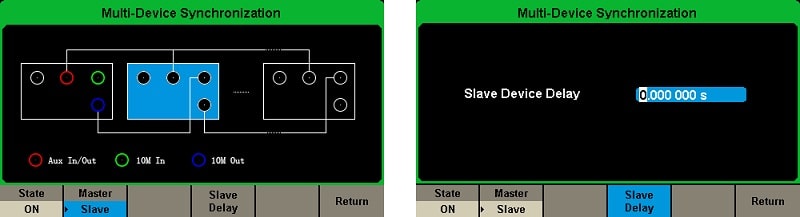

1) Va dans le menu Synchronisation multi-appareils. Sélectionne l'appareil comme esclave, l'esclave est ombré en bleu, comme dans l'image 7. Comme l'appareil est défini comme esclave, sa source d'horloge est automatiquement réglée sur externe.
2) Allume l'état. Ensuite, la fenêtre Slave Device Delay s'affiche. Appuie sur pour entrer la valeur du délai
2.2.3 Synchroniser les appareils
Appuie sur la touche programmable "Syncs Devices" dans l'interface de synchronisation multi-appareils de l'appareil maître, comme illustré dans la figure 1, pour démarrer la synchronisation entre l'appareil maître et l'appareil esclave. Chaque fois qu'un paramètre est modifié, par exemple le délai de l'appareil esclave, il faut appuyer sur "Synchroniser les appareils" pour activer les nouveaux paramètres.
3. Mesure avec un oscilloscope
3.1 Mesure du retard de l'appareil esclave

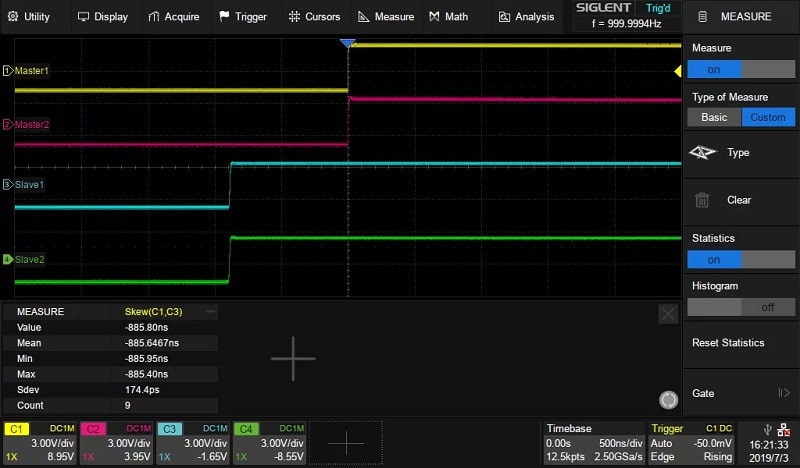

1) Allume la synchronisation sur les deux appareils et mesure le décalage entre CH1 et CH3.

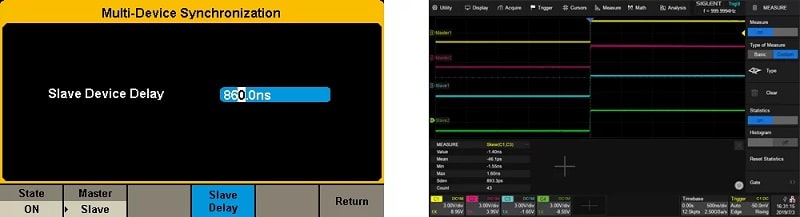

2) Saisis la valeur moyenne absolue de Skew dans Slave Device Delay. Cela permet d'éliminer le retard entre les pistes observé avec l'oscilloscope.
3.2 Régler la relation de phase
Régler la phase CH1 sur 0 degré, la phase CH2, CH3, CH4 sur 180, 270 ou 360 degrés.
